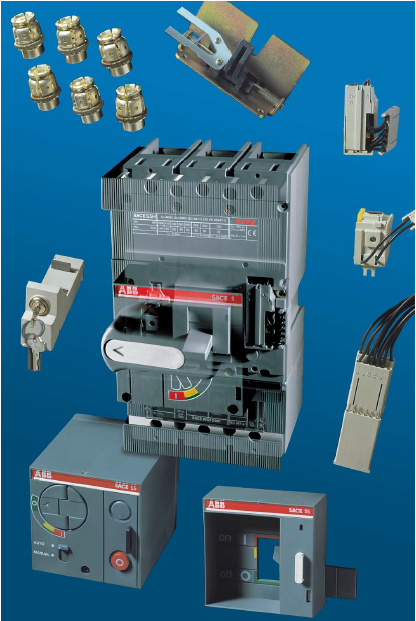

ABB 设计的2种系列的 塑壳断路器：众所周知的Isomax S系
列和新开发的Tmax系列（在2003设计中，以其技术含量
和环保而闻名）。此外，Tmax 更具有高的性能水平：外形
尺寸小，安装简单。再加上双重缘，确保操作者安全。因其
Tmax 断路器的性能以及脱扣器和附件的完整性，可使用
在交流和直流用电工厂的主配电和子配电中。
Tmax 特性 Tmax系列技术高，采用了的设计和模拟工
具，保证在zui小的外形尺寸上达到优的性能。 由于灭弧室采
用新科技和能够加快分闸速度，Tmax系列断路器可大地
限制允通能量、减少电流峰值，从而避免装置过热和降低电动
应力。 此外，Tmax系列断路器使用了一套完全通用和标准的
附件，具有很多优点：减少库存、方便灵活和使用方便。它们
皆可选配(使用电流高达500A的)剩余电流脱扣器。
(RC221, RC222, RC223) 应用领域
塑壳断路器应用在工业和城市低压工厂，工作电流从1 -
1000A。它们安装在直流和交流配电柜中，用于电机保护（电
机控制中心）、发电机保护、电容器保护和终端用户。
T塑壳断路器应用领域广：
ABB塑壳断路器除了可用于常规的工业、建筑领域，亦可用于
如煤矿、铁路隧道、太阳能、港口等特殊应用领域。
体积小巧
T塑壳断路器具有比市场上同类产品都高的性能尺寸比，可为
用户提供更多的空间来进行电缆布线。T2为同类产品中体积
小的电子式塑壳断路器，额定电流从4A开始，过载和短路电流
曲线亦可整定。
ABB塑壳断路器具有7种型号：T1, T2, T3, T4, T5, T6和T7。
额定限短路分断能力（380/415VAC）从16kA到200kA。
可提供以下类型的断路器，广泛应用于各种应用场合:
应用于交流和直流配电的断路器
电动机保护用断路器
应用于交流和直流1000V的断路器
隔离开关
每个断路器都具有3和4，可配完整系列的保护脱扣器：热
磁脱扣器、单磁脱扣器和电子脱扣器。配有TMD和TMA热磁
脱扣器的T1,T2,T3, T4, T5和T6可用于直流电厂，额定电流从
1A到800A，zui小工作电压为24VDC。
配电用的断路器
ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A
，具有固定式、插入式和抽出式，3和4。Tmax T1具有
单型断路器T1B 1p，分断能力为25 kA（220/230 V AC）
。
去成都玩，舍不得住宾馆，跟大学的表弟约好宿舍楼熄灯后我
跳窗进去。我爬上窗台刚要提跳进屋，忽然发现不对！屋子里
八个身无寸缕的女生正围着电脑看东京的盛夏！我结结巴巴地
解释：对不起，走错了我这就滚出去……
一个胸前纹牡丹的女生气愤地一把揪我进去：妈蛋！没穿衣服
都被你看到了，
你说走就走？
我颤抖着掏出仅有的二百多元……
女生：啥意思？！拿我们当卖的吗？你也脱光了给我们看，不
然就报警！
型号
脱扣单元
额定电流
In (A)
分断容量
Icu(kA)-415V
T1C160
TMD
R25-125
25
T1C160
TMD
R125
25
T1C160
TMD
R160
25
T1N160
TMD
R32-100
36
T1N160
TMD
R125
36
T1N160
TMD
R160
36
T2N160
TMD
R4, 6.3, 10
36
T2N160
TMD
R16-100
36
T2N160
TMD
R125
36
T2N160
TMD
R-160
36
T3N250
TMD
R63-125
36
T3N250
TMD
R160-250
36
T4N250
TMA
R100-125
36
T4N250
TMA
R160-250
36
T5N400
TMA
R320-400
36
T5N630
TMA
R500
36
T6N630
TMA
R630
36
T6N800
TMA
R800
36
T2N160
PR221DS-LSI
R10-100
36
T2N160
PR221DS-LSI
R160
36
T4N250
PR221DS-LSI
R100-250
36
T5N400
PR221DS-LSI
R320-400
36
T5N630
PR221DS-LSI
R630
36
T6N630
PR221DS-LSI
R630
36
T6N800
PR221DS-LSI
R800
36
ABB Tmax固定式外型安装尺寸:
T1:长130宽3P/76.2(4P/101.2)高83(至手柄102mm)
T2:长130宽3P/90(4P/120)高83(至手柄102mm)接线螺丝内
六角6*14
T3:长150宽3P/105(4P/140)高83(至手柄102mm)接线螺丝
内六角8*18
T4:长205宽3P/105(4P/140)高112.5(至手柄139mm)接线内
六角8*18
T5:长205宽3P/139.5(4P/186)高112.5(至手柄139mm)接线
内六角10*18
T6:长268宽3P/210(4P/280)高115(至手柄159mm)接线内六
角6*20
