承载比测定仪

工作原理是利用后轴承重不小于60KN的载重汽车，用千斤顶进行加菏，通过贯入杆测的贯入量及测力计测得的载荷重量，计算出土基现场的CBR值。

沧州鑫华隆试验仪器厂始建于一九九五年（前身为国营机械厂，始建于1976年），是专业化生产建筑防水材料系列、土工合成材料系列，建筑节能材料系列、高速、公路、铁路、以及水利测试仪器等方面的生产企业，并与实力雄厚的天津科技大学通力合作，共谋发展。集科研开发、加工制造、经营经销于一体的高新技术企业。 ，是目前国内生产公路试验仪器、建筑试验仪器的重点骨干企业。在国内具有较高的知名度，本厂设备一流，检测手段完善，技术力量雄厚。产品严格按照，国家标准设计生产，多次在国家重点工程中标。我厂现有员工230余人，其中大专以上技术人员58人，自1995年起，我厂开始生产销售公路建筑仪器，经过十多年的努力，我厂产品不断更新。

一、承载比测定仪主要技术参数
 1、液压千斤顶： 100KN及球座
 2、测力计： 60KN
 3、贯入杆直径： φ50㎜ 长度200㎜
 4、承载板 1.25㎏/块 4块
 5、贯入量测定装置 平台及百分表

二、承载比测定仪试验方法：
    1.数显承载比测定仪依据设计
　求进行土壤夯实试验，并求得试验土壤之含水量(OMC)及zui大乾密度(rdmax)。
    2.数显承载比测定仪依据所得土壤含水量调配土样

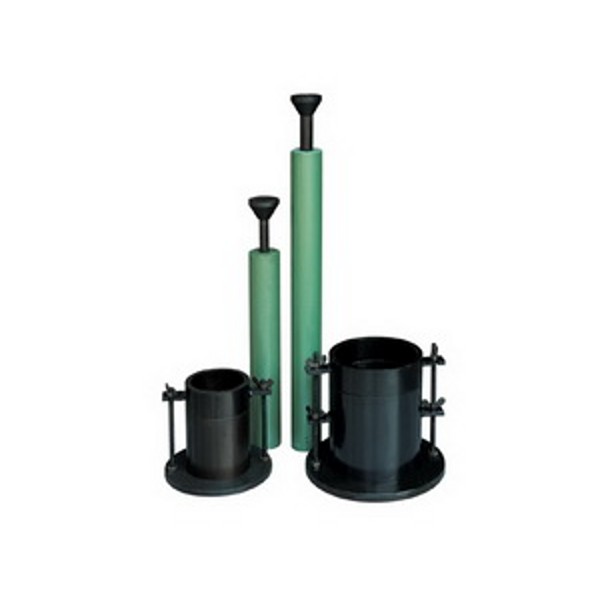

   并将土样分成三层(五层)，各以每层10下、30下、65下之夯击次数，将土样夯入下衬垫块之CBR模具中，重模三组不同夯实能量之试体。
    3.数显承载比测定仪去除模具延伸环，
   将试体表面刮平后翻转试体，并去除模具底部垫块。
    4.数显承载比测定仪将翻转后之试体固定於底钣上
   加上超载基钣后将其安装於抗压主机上，并以手动控制使试体表面与抗压机上之贯入杆微微接触。
    5.启动抗压机，以1.27mm/min之速率使贯入杆压入试体中。
    f.利用量测系统读取贯入杆贯入量及其对应之贯入阻抗，至贯入阻抗下降或贯入量达12.7mm以上为止。
    6.将土样自模具中顶出，分上、中、下三部份分别采取部份土样一并进行含水量测定。
    7.重复2~3步骤，并於试体上下加装滤纸后，将试体固定於多孔底钣上，加上膨胀延伸器、超载基钣、膨胀架及测微表后将全部设备置於水槽中，加水使水淹过试体顶部，同时记录土体膨胀量达96小时或膨胀量不再增加为止。
    8.将试体自水槽中取出，倒掉上部积水后将其静置15分钟令其自由排水。
    9.将试体安装於抗压主机上，并以手动控制使试体表面与抗压机上之贯入杆微微接触，再重复5~7步骤。
