WXL-3-5 单相过压保护器WXL-3-5

WXL-3-5系列单相过欠压保护器（又称电压监视器、过欠压保护器等）主要用于交流50/60Hz，额定电压250V以下，工业单相110V、220V、240V、250V等电压级别的各种故障检测，对单相输入电源的电压过高、电压过低提供继电保

 慈溪飞纳得电器厂创建于1992年，位于慈溪市城北，风景秀丽的杭州湾畔，东离栎社国际60公里，北仑港码头40公里，离铁路货站5公里，329国道横贯慈溪市区，沪、杭、甬高速公路相连，交通十分便捷。公司占地面积45000㎡,资产总额8500万元，员工1200余人，研发团队60余人，本科及以上研发人员25人，工程师技术人员30多人，测试团队50多人，以工业电器为主导，集研发、制造、贸易、服务等功能于一体的科技型企业，在单片机开发和嵌入式软件方面拥有一支专业技术团队和十多年的开发经验，擅长单片机技术在工业控制、电力电子、汽车电子等领域的应用。



WXL-3-5系列单相过欠压保护器

1 产品概述

WXL-3-5系列单相过欠压保护器（又称电压监视器、过欠压保护器等）主要用于交流50/60Hz，额定电压250V以下，工业单相110V、220V、240V、250V等电压级别的各种故障检测，对单相输入电源的电压过高、电压过低提供继电保护，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

     本产 品符合GB14085.5－2001 eqv IEC60947－1：1999标准。

警告！本产品一般是对输入电源的电源侧采样，不得安装在变频电流的输出侧！

2 型号及含义

3 正常工作条件

1） 海拔高度不超过2000m。

2） 周围空气温度－25℃~65℃，24h平均温度不超过55℃。

3） 湿度< 90％，允许有少量凝露。

4） 污染等级为4级。

5） 在无显著摇动，冲击和振动的地方使用。

当电机由于驱动部分过载导致电流增大时，从电流传感器取得的电压信号将增大、此电压值大于保护器的整定值时，过载回路工作，RC延时电路经过一定的（可调）延时，驱动出口继电器动作，使接触器切断主回路。欠压及缺相保护等功能部分，工作原理基本相同

4 结构特点

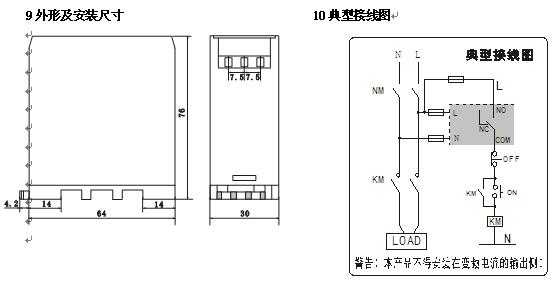

1） 安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接安装或HT35导轨安装。

2） 指 示 灯：以3个指示灯分别来指示：正常，过压，欠压。

3） 外型尺寸： 68mm×30mm×76mm。

5 保护特性

1）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~15VAC。

2）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~12VAC。

3）动作延时：有故障出现时保护器延时3-8秒后动作，继电器释放。



6 主要技术数据

1） 主电路：

       1）额定电压：110VAC，220VAC，240VAC，250VAC。

       2）主电路的连接导线：缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。

2） 辅助电路：

   1）具有电气不可分的一常开和一常闭触头。

   2）使用类别：AC15 ，DC13

   3）触点容量：250VAC 2. ，30VDC 1.

4）约定发热电流：

7 电压保护范围

默认出厂：过压保护＋12％，欠压保护－10％。

后带T——过欠压定值根据客户要求制定。
