ARDP 水泵远程控制系统

上海安科瑞电源管理系统有限公司是安科瑞电气股份有限公司[股票代码：300286.SZ]旗下专业从事新能源电力电子技术研发、生产与应用的企业，主营产品包括APHEV KIT插电式混合动力汽车电力供应系统、AMS锂离子电池管理模块（BMS）、ASOC电动车电量精确估算仪、ARP正弦波逆变器。产品通过了RoHS、CE、LVD、EMC等国际认证。

产品广泛应用于新能源汽车、电动车、电信基站、小型电站、应急电源等领域，并先后与日本寺冈电子、芬兰Planmeca Oy、德国Plug-in Autos UG、英国Plug-in Autos Ltd.等公司在电子技术和新能源领域建立了长期有效的务实合作关系。

公司坚持以卓越品质和客户满意度为最终目标，为客户提供优质的产品和完善的售后服务。

表1：额定电流

注：控制器测量允许8倍过载，即100A规格zui大可以测量电流为800A，电流输入信号为100A/20mA。

表2：附加功能

注：1、当选购了SR功能后，控制器支持2个带时间设定的控制输出。

2、可选购浮球式液位传感器、干簧式液位传感器、液位变送器、漏水保护继电器。

2、技术指标

3、外形尺寸（单位：mm）
3.1 控制器



3.2 互感器

●三相电流互感器



●单相电流互感器



4、接线端子

●电源、电压和电流信号接线





注：1、当单相水泵时，只需接3、6、42、43、46、47端子；

2、两线制时，AI+为DC15V电压输出；

3、6路DI输入的功能均为可编程设置。

5、附件

5.1 浮球式液位传感器

采用注塑成型，内置触头机构，利用液体的浮力作用使控制器随着液面的上升或者下降而自动翻转，其内部的触头发生通断状态变换而发出控制信号。



注：1、默认材质为PP，引出线长度5m，不锈钢或特殊长度引出线订购时说明。

2、默认重锤安装方式，支架安装订购时说明。

5.2 干簧式液位传感器

采用进口大功率干式舌簧管作为主要控制元件，装于导管内，浮球套在导管外，球内装有环形恒磁磁钢，导管上部设有密封的接线盒，内设接线端子，导管底部焊接密封，垂直定装于水塔、水箱、水池、储水罐等容器内，浮球随液位变化而上升下降，当水位达到被控制的水位时，干簧管受到磁场的作用动作，发出水位信号。



注：1、默认导管不锈钢材质，长度为1m，4只常开干簧管，等间隔排布（分辨率33mm），普通型接线盒方式（不含安装支架），如特殊长度、间隔排布和需安装支架订购时说明。

2、螺纹安装或法兰安装时订购时说明。

5.3液位变送器

采用高性能的硅压阻式压力充油芯体敏感元件，通过内部集成电路将传感器毫伏信号转换成标准远距离的传输液位电流信号。



注：1、默认2线制接线，引线长度为5m，选购时需说明测量液位深度。

2、默认变送器的准确度0.5级。

5.4 漏水保护继电器

专门用于检测潜水泵内水灵敏度的电阻，使用电传感器，当泵体内出现漏水情况时，继电器会发出相应的信号。



漏水保护继电器外形结构

四、ARDP智能水泵控制器特点

1、三相电压两路三相电流回路交流采样，真有效值计算；

2、水位检测支持浮球式液位传感器、干簧式液位传感器、液位变送器；

3、手动/自动模式切换：一台泵手动运行、两台水泵手动运行、一台水泵自动运行、两台水泵一主二备运行、两台水泵二主一备运行、两台水泵运行（交替互备运行）；

4、两台水泵自动运行；

5、高水位控制：中水位一台泵运行，高水位两台泵同时运行；

6、集成2个的定时器，具有定时启泵功能；

7、集成上位机软件，方便设置调试；

8、集成RS485通讯接口，采用Modbus-RTU通讯协议。

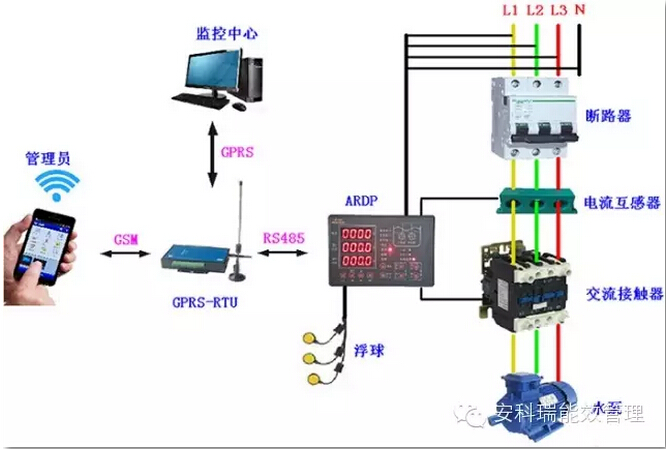

五、水泵远程控制系统特点
1、远程电脑只需能上网，无需公网固定IP地址，无需设置网络端口映射和动态域名；

2、GPRS-RTU与远程电脑远程连接支持MODBUS-RTU通讯协议，方便配合组态软件；

3、GPRS-RTU与水泵控制器通过RS485接口连接，其他支持RS485通讯的设备同时可

GPRS-RTU连接通讯，方便同时监控多台设备；

4、短信指令安全模式:只有的号（即管理员，可设置3个）才能控制；

5、液位控制方式有：液位自动控制，本地手动控制，短信控制，远程控制方式；

6、液位状态改变和水泵故障时向管理员发相应短信；

7、GPRS-RTU采用硬件看门狗芯片，保证设备稳定运行；

8、本系统采用力控组态软件，可控制水泵的启停；监测水泵的运行状态，液位状态；显示电压、电流及其实时曲线；查询水泵实时故障原因及历史故障故障原因；

9、可在远程电脑查看GPRS-RTU的收发字节数（byte）和在线状态（online或者offline），GPRS-RTU连接服务器成功的时间和上一次收到来自GPRS-RTU的心跳包的时间，以及现场的GSM信号强度（1-31,15以上为信号良好）；

10、强大的组网能力：监控中心可连接多台GPRS-RTU，实现多个泵站集中管理。

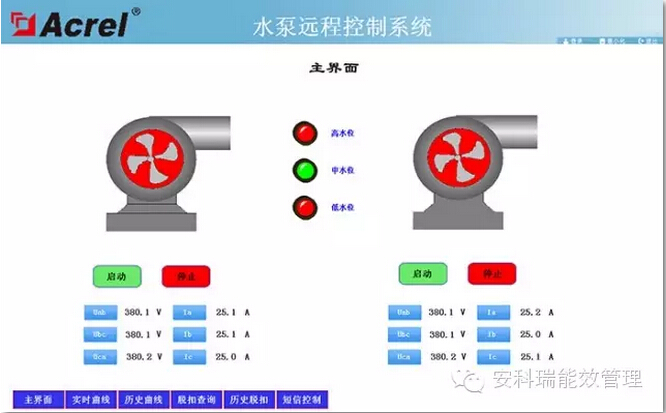

六、系统主界面
