CAN485 智能CAN转换卡产品概况



CAN485 智能CAN转换卡设备可以将PLC、PC或其他串口联网设备轻松的接入canbus网络，构成canbus网络领域中数据采集、数据处理、数据分析的控制节点。 CAN485 智能CAN转换卡设备是开发canbus产品、分析canbus数据的强大工具。而且CAN485 智能CAN转换卡凭借他体积小、方便安装等特点，在工程应用、项 目调试及产品开发中得到重用。

此款CAN485 智能CAN转换卡设备支持600~115200bps范围的RS-232/RS-485 通讯速率，5Kbps~1Mbps范围的CAN-bus通讯速率。

此款CAN485 智能CAN转换卡设备配有PC配置软件，用户可以灵活设置CAN485 智能CAN转换卡的运行参数，包括CAN端及串口端的各种运行参数及工作模式。

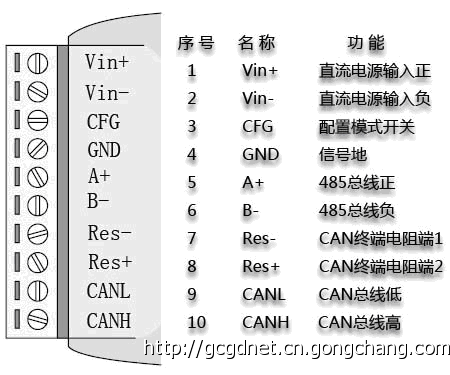

CAN485 智能CAN转换卡接口卡说明






CAN485 智能CAN转换卡产品特点


CAN485 智能CAN转换卡实现canbus与rs485的双向数据通讯；
CAN485 智能CAN转换卡支持CAN2.0A 和CAN2.0B 协议，符合ISO/DIS 11898 规范；
CAN485 智能CAN转换卡集成1 路canbus通讯接口，用户可以自定义通讯波特率；
CAN485 智能CAN转换卡集成1 路3 线式rs485接口，用户可以在600~115200bps之间设定通讯速率；
CAN485 智能CAN转换卡提供三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换；
canbus电路采用DC-DC电气隔离；
CAN485 智能CAN转换卡zui高帧流量：400帧/秒；
CAN485 智能CAN转换卡工作电源：24V DC；
CAN485 智能CAN转换卡工作温度：-40℃ ～ +85℃；
CAN485 智能CAN转换卡安装方式：可选标准DIN 导轨安装或简单固定方式；
CAN485 智能CAN转换卡尺寸：(长)100mm×(宽)70mm×(高)25mm。

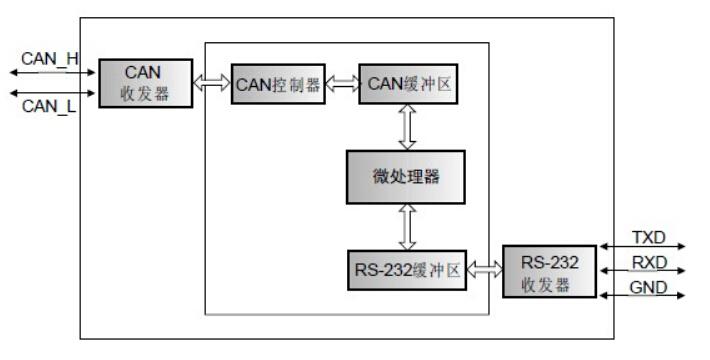

CAN485 智能CAN转换卡工作原理





CAN485 智能CAN转换卡设备采用飞利浦公司的can口器件SJA1000（16MHz

的晶体振荡器）、PCA82C251来实现can口通讯功能。 CAN485 智能CAN转换卡内置看门狗，保障长期工作的可靠性；同时，内置非易失性存储器，用于保存用户上次配置运行的参数。

CAN485 智能CAN转换卡在正常工作时，实时对can口总线和rs485总线进行监控，一旦检测到某一侧总线上有数据接收到，立即对其进行解析，并装入各自的缓冲区，然后按设定的工作方式处理并转换发送到另一侧的总线，实现数据格式的转换。

在CAN485 智能CAN转换卡设备中，can口采用隔离电压为1000Vrms 的DC-DC电源隔离。Rs485接口用3线 (TXD、RXD、GND)连接。


CAN485 智能CAN转换卡can总线连接

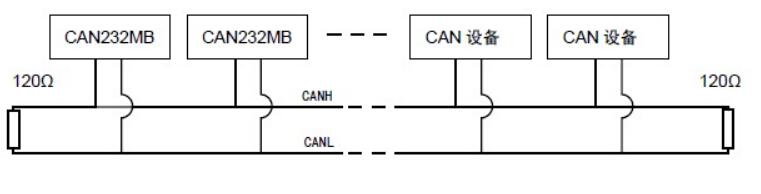

CAN485 智能CAN转换卡和can口总线连接的时候是CANL连CANL，CANH连CANH。 按照ISO 11898规范，为了增强can口通讯的可靠性，can口总线网络的两个端点通常要加入终端匹配电阻（120?）如图所示。

CAN485 智能CAN转换卡终端匹配电阻的大小由传输电缆的特性阻抗所决定，例如双绞线的特性阻抗为120?则总线上的两个端点也应集成120?终端电阻。

        CAN485 智能CAN转换卡设备本身不带终端电阻（终端电阻随机附送）。当CAN485 智能CAN转换卡设备作为终端设备时用户可以通过CAN485 智能CAN转换卡的can口的引脚7即“Res＋”和引脚8即“Res＋”连接终端电阻。


CAN485 智能CAN转换卡产品功能



◆  CAN485 智能CAN转换卡可迅速将rs485设备连接到canbus总线。CAN485 智能CAN转换卡支持600~115200bps 范围的rs485通讯速率，5Kbps~1Mbps范围的canbus通讯速率。

◆  CAN485 智能CAN转换卡提供三种数据转换模式：透明转换、透明带标识转换、Modbus 协议转换；支持Modbus RTU 协议。此款CAN485 智能CAN转换卡设备配有PC配置软件，用户可以灵活设置CAN485 智能CAN转换卡的运行参数，包括can口及串口端的各种运行参数及工作模式。

◆  将rs485协议和CAN协议转换，可使rs485设备和can口网络实现通讯。而这种转换对客户是透明的，用户无需对原来的rs485通信软件做任何变动，简便实用。

◆  CAN485 智能CAN转换卡有两种工作模式：设置模式和工作模式。用户可在设置模式下对它的参数进行设置。在工作模式下，完成以上讲解的协议转换。

◆  CAN485 智能CAN转换卡特别适合小流量的canbus数据传输应用，zui高可达400帧/秒的数据传输速率。

◆  CAN485 智能CAN转换卡采用表面安装工艺，板上自带隔离模块，在控制电路和can口电路之间实现完全电气隔离。CAN485 智能CAN转换卡采用防雷设计，每线提供600W的抗雷击承受力，加上的DC/DC电源，这样的三保险设计使rs485具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。


CAN485 智能CAN转换卡软件说明

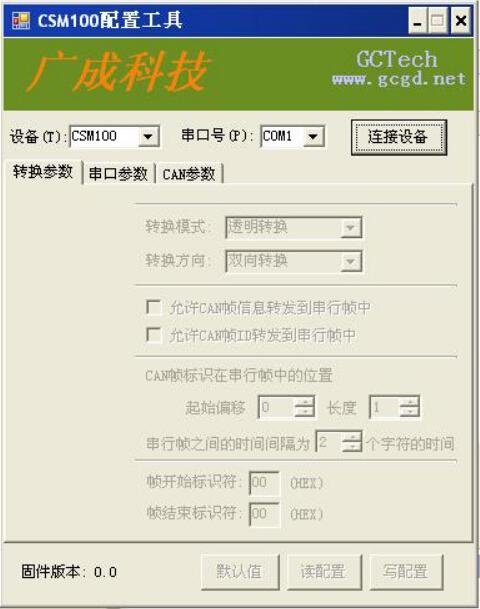

CAN485 智能CAN转换卡设备的配置软件名称为“can485Tools.exe”。设置软件包含在产品的配套光盘中。软件的界面如图所示。
       设置软件能够记忆并显示CAN485 智能CAN转换卡设备上次成功设置的参数（未设置成功的不予保存），避免用户遗忘自己的配置。也可以一键恢复成默认参数再进行设置。并有读出CAN485 智能CAN转换卡的现有参数的功能。
      CAN485 智能CAN转换卡在进入配置模式后，才能以通过该软件进行参数设置，否则软件将认为未连接。
      CAN485 智能CAN转换卡在选定一种转换模式之后，软件才开放与该转换模式相关的参数，而将与其不相关的参数设置为不可用，避免错误设置。

CAN485 智能CAN转换卡产品可靠性



沈阳广成科技有限公司的CAN485 智能CAN转换卡采用机器焊接、批量生产，均使用工业级元器件，杜使用散新、翻新器件。为了客户能够放心的使用在工业级场合，我们还通过了EMC试验。除此之外，我们的每一个产品都有严格的出厂检验流程：
----48小时50°C高温老化试验；
----72小时常温无故障连续运行试验；
----1Mbps波特率，1千万帧无故障双向收发试验。


CAN485 智能CAN转换卡配货详情



序号	名称	数量	单位
1	CAN485 智能CAN转换卡设备	1	台
2	导轨安装配件	1	套
3	用户手册及工具软件（光盘）	1	张
4	售后卡片	1	张
