音速喷嘴和钟罩复合燃气表检定装置

福建海峡计量科技开发中心

福建海峡计量科技开发中心为福建计量科学研究院全资控股的企业，其依托院专业技术和人才优势，研究开发具有国际、国内先进水平的产品。坚持以客户为本，诚信服务的原则，为广大客户提供优质的产品和服务，建立良好的业务合作关系。

装置采用容积法(钟罩)和速度法(音速喷嘴)相结合的方式检定燃气表。有效地解决了目前单一采用钟罩法或音速喷嘴法的缺陷，在保证准确度前提下，提高了燃气表的检定效率。

·装置不确定度：钟罩 U_r=0.2% (k=2)；喷嘴 U_r=0.5% (k=2)；

·音速喷嘴流出系数的不确定度：U_rel= 0.2%  (k=2)；

·音速喷嘴流量检定点：0.016m³/h、0.025m³/h、0.04m³/h、0.048 m³/h、0.075m³/h、0.12m³/h、0.5m³/h、0.8m³/h、1.2m³/h、4m³/h、6m³/h；

·流量稳定性：优于0.5%；

·50L钟罩：0.2级，流量范围（0.01～3.0) m³/h（燃气表小流量测量）；

·200L钟罩：0.2级，流量范围（0.8～12）m³/h（燃气表中、大流量测量）；

·使用环境要求：

环境温度    20℃±2℃

相对湿度    45%～75%

大气压力    (86～106) kPa

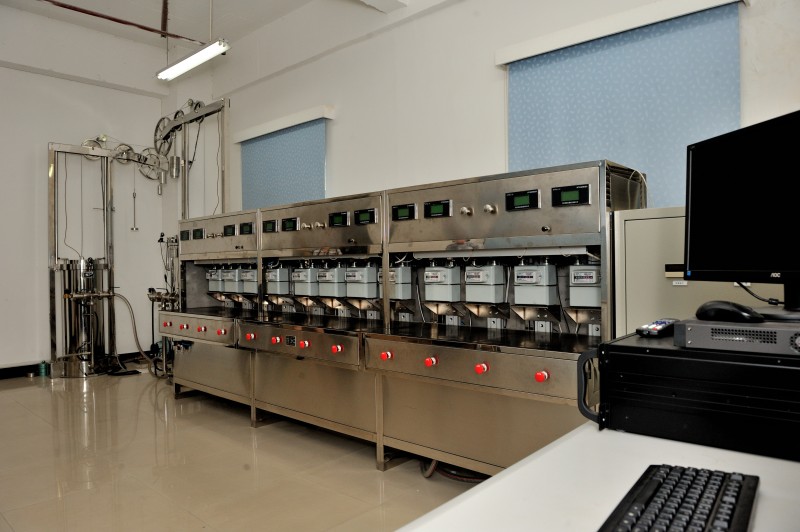

不锈钢音速喷嘴10个，50L和200L钟罩各一台，工控机、PLC中央处理器及自动控制软件一套。

·装置的两种检测方法可以自由切换，既可单独选用容积法或速度法，又可根据需要选择两种检测方法配合使用（如按不同流量点选择不同的检测方法）。

·可同时检定12台燃气表（也可增配至15台），大地提高检定效率，缩短燃气表检定时间。

·实现在线原级标准校准喷嘴，既保证了检测数据的可靠性，又提高校准喷嘴的效率。

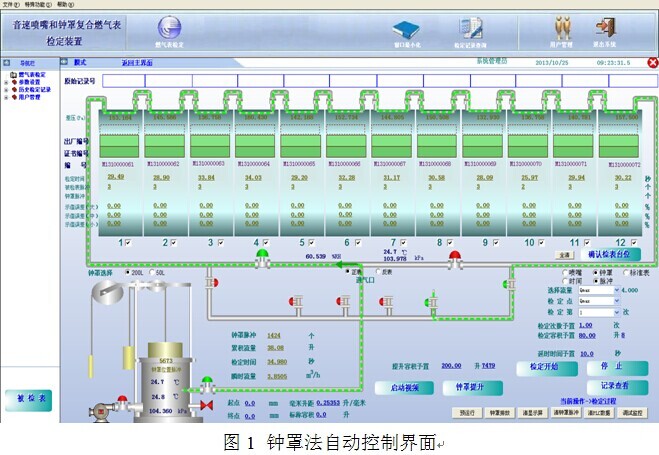

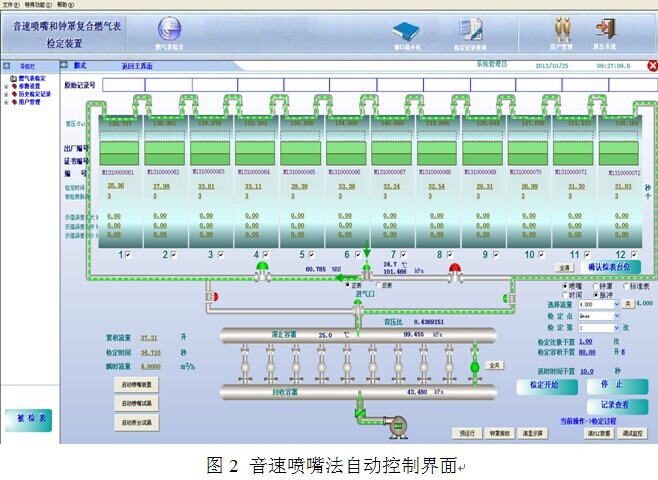

·控制系统可灵活设置检定方式、检定点、检定次数和检定时间。实现了自动检测、自动控制和自动生成报告等功能，并提供了检定/校准证书模板修改的接口。
