企业认证：
价格：电议
所在地：陕西 西安市

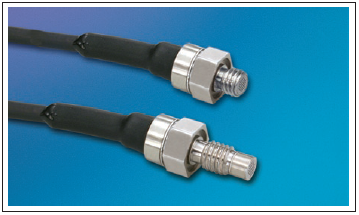

型号：XTL-123B/C-190,XTL-HA-123B-190，XTL-163-190，HKL-AC-375，HKM-113-375，XTL-HA-142B-190
更新时间：2018-07-03
浏览次数：3708
公司地址：西安市太白南路318号
周珂香(女士) 销售工程师
|
压力范围
|
1.0
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
210
|
|
|
压力类型
|
绝压、密封表压
|
||||||||
|
过载压力
|
2倍额定压力，zui大4500Psi（315Bar）
|
||||||||
|
破裂压力
|
3倍额定压力，zui大4500Psi（315Bar）
|
||||||||
|
压力介质
|
所有非导电、无腐蚀性的液体或气体
|
||||||||
|
额定激励电压
|
10VDC
|
||||||||
|
zui大激励电压
|
15VDC
|
||||||||
|
输入阻抗
|
1000Ω（zui小），5000Ω（zui大）
|
||||||||
|
输出阻抗
|
1000±500Ω
|
||||||||
|
满量程输出
|
100mV±10mV
|
||||||||
|
零位不平衡
|
±5mV（典型值）
|
||||||||
|
综合非线性,迟滞、重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO(zui大值)
|
||||||||
|
分辨率
|
无限小
|
||||||||
|
固有频率（kHz）
|
大于175kHz
|
||||||||
|
加速度灵敏度
%FS/g
|
垂直
|
6.5x10¯
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.5x10¯
|
2.0x10¯
|
|
横向
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
|
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
||||||||
|
工作温度范围
|
–55℃到204℃（–65℉到400℉）
|
||||||||
|
补偿温度范围
|
–40℃到175℃（–40℉到350℉）
|
||||||||
|
温度零点漂移
|
±1%FS/100℉（典型值）
|
||||||||
|
温度灵敏度漂移
|
±1% /100℉（典型值）
|
||||||||
|
线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||
|
湿度
|
100％相对湿度
|
||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
||||||||
|
电气连接
|
4芯26AWG镀银、聚四氟乙烯包裹导线，长60英寸
|
||||||||
|
重量
|
5克，不包括连接导线
|
||||||||
|
敏感原理
|
惠斯通全桥电介质绝缘硅叠加
|
||||||||
|
安装扭矩
|
15英寸.磅
|
||||||||
|
压力范围
|
1.0
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
210
|
|||
|
压力类型
|
绝压、密封表压
|
||||||||||
|
过载压力
|
2倍额定压力，zui大4500Psi（315Bar）
|
||||||||||
|
破裂压力
|
3倍额定压力，zui大4500Psi（315Bar）
|
||||||||||
|
压力介质
|
所有非导电、无腐蚀性的液体或气体
|
||||||||||
|
额定激励电压
|
10VDC
|
||||||||||
|
zui大激励电压
|
15VDC
|
||||||||||
|
输入阻抗
|
1000Ω（zui小），5000Ω（zui大）
|
||||||||||
|
输出阻抗
|
1000±500Ω
|
||||||||||
|
满量程输出
|
100mV±10mV
|
||||||||||
|
零位不平衡
|
±5mV（典型值）
|
||||||||||
|
综合非线性,迟滞、重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO(zui大值)
|
||||||||||
|
分辨率
|
无限小
|
||||||||||
|
固有频率（kHz）
|
大于175kHz
|
||||||||||
|
加速度灵敏度
%FS/g
|
垂直
|
6.5x10¯
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.5x10¯
|
2.0x10¯
|
||
|
横向
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
|||
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
||||||||||
|
工作温度范围
|
–55℃到204℃（–65℉到400℉）
|
||||||||||
|
补偿温度范围
|
–40℃到175℃（–40℉到350℉）
|
||||||||||
|
超出补偿温度范围的综合误差
|
±2% FS，包括热灵敏度漂移、热零点漂移以及静态误差
|
||||||||||
|
线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||||
|
湿度
|
100％相对湿度
|
||||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
||||||||||
|
电气连接
|
4芯26AWG镀银、聚四氟乙烯包裹导线，长60英寸
|
||||||||||
|
重量
|
5克，不包括连接导线
|
||||||||||
|
敏感原理
|
惠斯通全桥电介质绝缘硅叠加无引线技术
|
||||||||||
|
安装扭矩
|
15英寸.磅
|
||||||||||
|
压力范围(BAR)
|
1.7
|
7
|
17
|
35
|
|||||
|
压力类型
|
绝压、密封表压
|
||||||||
|
过载压力
|
2倍额定压力，zui大1000Psi（70Bar）
|
||||||||
|
破裂压力
|
3倍额定压力，zui大不超过1500Psi（100 Bar）
|
||||||||
|
压力介质
|
所有非导电、无腐蚀性的液体或气体
|
||||||||
|
zui大激励电流
|
25mA
|
||||||||
|
额定激励电压
|
12±4VDC
|
||||||||
|
输出
|
0-5VDC
|
||||||||
|
输出阻抗
|
200Ω（典型值）
|
||||||||
|
分辨率
|
无限小
|
||||||||
|
总误差
|
±0.3%（zui大），0.15（典型）包括端点误差，重复，迟滞，非线性综合误差。
|
||||||||
|
频率
|
3.5kHz
|
||||||||
|
加速度灵敏度%FS/g
|
垂直
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
5.0x10¯
|
3.0x10¯
|
|||
|
横向
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
1.0x10¯
|
6.0x10¯
|
||||
|
绝缘电阻
|
≥100MΩ（在50VDC时）
|
||||||||
|
工作温度范围
|
–40℃到204℃（–40℉到400℉）
|
||||||||
|
补偿温度范围
|
40℃到130℃（-40℉到250℉）
|
||||||||
|
线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||
|
机械震动
|
100g，1微秒
|
||||||||
|
电气连接
|
4根26AWG屏蔽导线，长1米
|
||||||||
|
重量
|
25克（额定值），不包括连接导线
|
||||||||
|
敏感原理
|
惠斯通全桥电介质绝缘硅叠加
|
||||||||
|
安装扭矩
|
zui大15英寸.磅（zui大值）
|
||||||||
|
压力范围(BAR)
|
1.0
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
210
|
|
|
压力类型
|
绝压、密封表压
|
||||||||
|
过载压力
|
2倍额定压力，zui大4500Psi（315Bar）
|
||||||||
|
破裂压力
|
3倍额定压力，zui大4500Psi（315Bar）
|
||||||||
|
压力介质
|
所有非导电、无腐蚀性的气体或液体
|
||||||||
|
额定激励电压
|
10VDC
|
||||||||
|
zui大激励电压
|
15VDC
|
||||||||
|
输入阻抗
|
1000Ω（zui小）
|
||||||||
|
输出阻抗
|
1000Ω（额定值）
|
||||||||
|
满量程输出
|
100mV（额定值）
|
||||||||
|
零位不平衡
|
±5mV（典型值）
|
||||||||
|
综合非线性,迟滞,重复性
|
±0.1%FSO BFSL(典型值) ±0.5%FSO(zui大值)
|
||||||||
|
分辨率
|
无限小
|
||||||||
|
固有频率（kHz）
|
大于175kHz
|
||||||||
|
加速度灵敏度%FS/g
|
垂直
|
6.5x10¯
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.5x10¯
|
2.0x10¯
|
|
横向
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
|
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
||||||||
|
工作温度范围
|
–55℃到204℃（–65℉到400℉）
|
||||||||
|
补偿温度范围
|
–40℃到175℃（–40℉到350℉）
|
||||||||
|
温度零点漂移
|
±1%FS /100℉（典型值）
|
||||||||
|
温度灵敏度漂移
|
±1% /100℉（典型值）
|
||||||||
|
线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||
|
湿度
|
100％相对湿度
|
||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
||||||||
|
电气连接
|
小型连接器DR-4S-4H
|
||||||||
|
重量
|
5克（额定值），不包括连接导线
|
||||||||
|
敏感原理
|
惠斯通全桥电介质绝缘硅叠加无引线技术
|
||||||||
|
安装扭矩
|
15英寸.磅
|
||||||||
|
|
|
压力范围(BAR)
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
170
|
350
|
|
|
压力类型
|
绝压、密封表压
|
||||||||
|
过载压力
|
2倍额定压力
|
||||||||
|
破裂压力
|
3倍额定压力
|
||||||||
|
压力介质
|
所有非导电、无腐蚀性的液体或气体
|
||||||||
|
额定激励电压
|
10VDC
|
||||||||
|
zui大激励电压
|
15VDC
|
||||||||
|
输入阻抗
|
1000Ω（zui小）
|
||||||||
|
输出阻抗
|
1000Ω（额定值）
|
||||||||
|
满量程输出
|
100mV（额定值）
|
||||||||
|
零位不平衡
|
±5mV（典型值）
|
||||||||
|
综合非线性、迟滞、重复性
|
±0.1%FSO BFSL(典型值), ±0.5% FSO（zui大值）
|
||||||||
|
分辨率
|
无限小
|
||||||||
|
固有频率（kHz）
|
120
|
210
|
285
|
425
|
550
|
720
|
910
|
1120
|
|
|
加速度灵敏度%FS/g
|
垂直/横向
|
N/A / <<1x10¯
|
|||||||
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
||||||||
|
工作温度范围
|
–55℃到175℃（–65℉到350℉）（zui大）
|
||||||||
|
补偿温度范围
|
–40℃到120℃（- 40℉到250℉）
|
||||||||
|
温度零点漂移
|
±1%FS/100℉（典型值）
|
||||||||
|
温度灵敏度漂移
|
±1% 100℉（典型值）
|
||||||||
|
稳态加速度及线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||
|
湿度
|
100％相对湿度
|
||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
||||||||
|
压力接口
|
螺纹3/8-24UNJF或 M10×1
|
||||||||
|
电气连接
|
4根30AWG屏蔽导线
|
||||||||
|
重量
|
10克，不包括连接导线（zui大）
|
||||||||
|
敏感原理
|
惠斯通电桥电介质绝缘硅叠加无引线技术
|
||||||||
|
安装扭矩
|
25英寸.磅（zui大）
|
||||||||
|
压力范围(BAR)
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
170
|
250
|
||||
|
压力类型
|
绝压、表压、密封表压、差压
|
绝压、密封表压
|
||||||||||
|
过载压力
|
2倍额定压力
|
|||||||||||
|
破裂压力
|
3倍额定压力
|
|||||||||||
|
压力介质
|
所有非导电、无腐蚀性的液体或气体
|
|||||||||||
|
额定激励电压
|
10VDC
|
|||||||||||
|
zui大激励电压
|
15VDC
|
|||||||||||
|
输入阻抗
|
1000Ω（zui小值）
|
|||||||||||
|
输出阻抗
|
1000Ω（额定值）
|
|||||||||||
|
满量程输出
|
100mV(额定值)
|
|||||||||||
|
零位不平衡
|
±5mV（额定值）
|
|||||||||||
|
综合非线性、迟滞、
重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO（zui大值）
|
|||||||||||
|
分辨率
|
无限小
|
|||||||||||
|
固有频率（kHz）
|
240
|
300
|
380
|
550
|
700
|
1000
|
1500
|
2000
|
||||
|
加速度灵敏度
%FS/g
|
垂直
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.2x10¯
|
1.4x10¯
|
|||
|
横向
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.2x10¯
|
1.4x10¯
|
||||
|
绝缘电阻
|
≥100MΩ（在50VDC时）
|
|||||||||||
|
工作温度范围
|
–55℃到175℃（–65℉到350℉）
|
|||||||||||
|
补偿温度范围
|
25℃到80℃（80℉到180℉）
|
|||||||||||
|
温度零点漂移
|
±1%FS100℉（典型值）
|
|||||||||||
|
温度灵敏度漂移
|
±1% /100℉（典型值）
|
|||||||||||
|
稳态加速度及线性振动
|
100g峰值，正弦波到5000Hz
|
|||||||||||
|
湿度
|
100%相对湿度
|
|||||||||||
|
机械振动
|
20,000g，100微秒
|
|||||||||||
|
电气连接
|
4根26AWG屏蔽导线，长1米
|
|||||||||||
|
安装扭矩
|
6牛.米±1牛.米
|
|||||||||||
|
压力范围(BAR)
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
170
|
250
|
|
|
压力类型
|
绝压、表压、密封表压、差压
|
绝压、密封表压
|
|||||||
|
过载压力
|
2倍额定压力
|
||||||||
|
破裂压力
|
3倍额定压力
|
||||||||
|
压力介质
|
所有非导电，非腐蚀性液体或气体
|
||||||||
|
额定激励电压
|
10VDC
|
||||||||
|
zui大激励电压
|
15VDC
|
||||||||
|
输入阻抗
|
1000Ω（zui小值）
|
||||||||
|
输出阻抗
|
1000Ω（额定值）
|
||||||||
|
满量程输出
|
100mV(额定值)
|
||||||||
|
零位不平衡
|
±5mV（额定值）
|
||||||||
|
综合非线性、迟滞、
重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO（zui大值）
|
||||||||
|
分辨率
|
无限小
|
||||||||
|
固有频率（kHz）
|
240
|
300
|
380
|
550
|
700
|
1000
|
1500
|
2000
|
|
|
加速度灵敏度
%FS/g
|
垂直
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.2x10¯
|
1.4x10¯
|
|
横向
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.2x10¯
|
1.4x10¯
|
|
|
绝缘电阻
|
≥100MΩ（在50VDC时）
|
||||||||
|
工作温度范围
|
–55℃到175℃（–65℉到350℉）
|
||||||||
|
补偿温度范围
|
25℃到80℃（80℉到180℉）
|
||||||||
|
温度零点漂移
|
±1%FS/100℉（典型值）
|
||||||||
|
温度灵敏度漂移
|
±1% /100℉（典型值）
|
||||||||
|
稳态加速度及线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||
|
湿度
|
100%相对湿度
|
||||||||
|
机械振动
|
20,000g，100微秒
|
||||||||
|
电气连接
|
6根26AWG屏蔽导线，长1米
|
||||||||
|
安装扭矩
|
6牛.米±1牛.米
|
||||||||
|
压力范围(BAR)
|
HKM-113-375
|
HKM-142-375
|
|||||||||||||
|
1.0
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
210
|
||||||||
|
压力类型
|
绝压、密封表压
|
||||||||||||||
|
过载压力
|
2倍额定压力
|
||||||||||||||
|
破裂压力
|
3倍额定压力
|
||||||||||||||
|
压力介质
|
任何与316或15-5不锈钢兼容的介质
|
||||||||||||||
|
额定激励电压
|
10 VDC，15 VDC (zui大)
|
||||||||||||||
|
输入阻抗
|
1000Ω（zui小）
|
||||||||||||||
|
输出阻抗
|
1000Ω（额定值）
|
||||||||||||||
|
满量程输出
|
100mV（额定值）
|
||||||||||||||
|
零位不平衡
|
±5mV（典型值）
|
||||||||||||||
|
综合非线性,迟滞,重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO（zui大值）
|
||||||||||||||
|
分辨率
|
无限小
|
||||||||||||||
|
固有频率（kHz）
|
大于175kHz
|
||||||||||||||
|
加速度灵敏度
%FS/g
|
垂直
|
6.5x10¯
|
4.5x10¯
|
3.0x10¯
|
2.0x10¯
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
||||||
|
横向
|
1.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
|||||||
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
||||||||||||||
|
工作温度范围
|
–55℃到204℃（–65℉到400℉）
|
||||||||||||||
|
补偿温度范围
|
–40℃到175℃（–40℉到350℉）
|
–40℃到120℃（–40℉到250℉）
|
|||||||||||||
|
温度零点漂移
|
±1%FS /100℉（典型值）
|
||||||||||||||
|
温度灵敏度漂移
|
±1% /100℉（典型值）
|
||||||||||||||
|
稳态加速度及线性振动
|
100g峰值，正弦波到5000Hz
|
||||||||||||||
|
湿度
|
100％相对湿度
|
||||||||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
||||||||||||||
|
电气连接
|
PTIH-8-4P连接接头
|
||||||||||||||
|
重量
|
21克，不包括连接导线
|
||||||||||||||
|
安装扭矩
|
80英寸.磅
|
||||||||||||||
|
压力范围：(BAR)
|
1.0
|
1.7
|
3.5
|
7
|
17
|
35
|
70
|
210
|
||||||||
|
压力类型
|
绝压、密封表压
|
|||||||||||||||
|
过载压力
|
2倍额定压力，zui大4500Psi（315Bar）
|
|||||||||||||||
|
破裂压力
|
3倍额定压力，zui大4500Psi（315Bar）
|
|||||||||||||||
|
压力介质
|
所有非导电、无腐蚀性的气体或液体
|
|||||||||||||||
|
额定激励电压
|
10VDC
|
|||||||||||||||
|
zui大激励电压
|
15VDC
|
|||||||||||||||
|
输入阻抗
|
1000Ω（zui小），5000Ω（zui大）
|
|||||||||||||||
|
输出阻抗
|
1000Ω±500Ω
|
|||||||||||||||
|
满量程输出（FSO）
|
100mV±10mV
|
|||||||||||||||
|
零位不平衡
|
±5mV（典型值）
|
|||||||||||||||
|
综合非线性,迟滞,重复性
|
±0.1%FSO BFSL(典型值)，±0.5%FSO（zui大值）
|
|||||||||||||||
|
分辨率
|
无限小
|
|||||||||||||||
|
固有频率（kHz）
|
大于175kHz
|
|||||||||||||||
|
加速度灵敏度
%FS/g
|
垂直
|
6.5x10¯
|
5.0x10¯
|
3.0x10¯
|
1.5x10¯
|
1.0x10¯
|
6.0x10¯
|
4.5x10¯
|
2.0x10¯
|
|||||||
|
横向
|
1.0x10¯
|
6.0x10¯
|
4.0x10¯
|
2.0x10¯
|
9.0x10¯
|
6.0x10¯
|
3.0x10¯
|
2.0x10¯
|
||||||||
|
绝缘电阻
|
≥100MΩ （在50VDC时）
|
|||||||||||||||
|
工作温度范围
|
–55℃到204℃（–65℉到400℉）
|
|||||||||||||||
|
补偿温度范围
|
–40℃到175℃（–40℉到350℉）
|
|||||||||||||||
|
温度零点漂移
|
±1%FS /100℉（典型值）
|
|||||||||||||||
|
温度灵敏度漂移
|
±1%/100℉（典型值）
|
|||||||||||||||
|
线性振动
|
100g峰值，正弦波到5000Hz
|
|||||||||||||||
|
湿度
|
100％相对湿度
|
|||||||||||||||
|
机械震动
|
100g半正弦波，持续1毫秒
|
|||||||||||||||
|
电气连接
|
连接接头CMR(H)-S1-E-04P（匹配接头提供3英尺电缆）
|
|||||||||||||||
|
重量
|
5克，不包括连接导线
|
|||||||||||||||
|
敏感原理
|
惠斯通电桥电介质绝缘硅叠加无引线技术
|
|||||||||||||||
|
安装扭矩
|
15英寸.磅
|
|||||||||||||||
