TP-DLSR-EX-2 单/双通道安全栅

向危险区的单/双通道变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出单/两路相互隔离的电流或电压信号到安全区，仪表

向危险区的单/双通道变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出单/两路相互隔离的电流或电压信号到安全区，仪表也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，具有在线故障自诊断功能，用户可通过专用手持式中文编程器对本产品进行输入信号类型及输出量程的设置

防爆标志:
［Exia］ⅡC/ⅡB

TP-DLSR-EX-2安全栅通道数:
单/双通道

---

该安全栅传输精度:
±0.1%F.S
危险区允许输入信号:
直流电流：4-20mA
输入阻抗：≤200Ω
供电电压：空载不高于26V, 满载不低于16V
信号类型和量程在订货时确定，也可自行编程

向安全区输出信号:
直流电流：4~20mA
注：需要0~10mA、0~20mA、0~5V、1~5V、0~10V等信号类型请在订货时确定，也可自行编程。

---

国家防爆电气产品质量监督检验中心（CQST）防爆认证参数(1、3端子间)，(4、6端子间)：
Um=250VAC/DC
ⅡC ：Uo=28.4V，Io=88mA，Po=624mW ，Co=0.055μF，Lo=3.2mH，
ⅡB ：Uo=28.4V，Io=188mA，Po=1350mW， Co=0.44μF，Lo=2.8mH，
 (1、2端子间)，(4、5端子间)：Uo=10.5V，
ⅡC ：Co=1.6μF
ⅡB ：Co=11.7μF

---

输出负载能力:
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高负载能力时请在订货时说明）
功    耗:
1.1W（24供电，单路20mA输出）
2.1W（24供电，两路20mA输出）

---

校   准:
本产品采用智能化数字化设计，可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。具体操作及校准方法请参见本手册《编程与校准技术》。



TP-DLSR-EX-2安全栅选型方法:

型      号					说      明
TP-DLSR-EX-2	╳	╳	╳	╳	液晶检测端安全栅 二、三线制变送器电流 输入，单/双路输出
输入通道					缺省为单输入通道
	D				双输入通道
一输出		1			4-20mA
		2			1-5V
		3			0-10mA
		4			0-5V
		5			0-10V
		6			0-20mA
第二输出					缺省无第二输出
			1		4-20mA
			2		1-5V
			3		0-10mA
			4		0-5V
			5		0-10V
			6		0-20mA
通讯、报警功能（选此项则无第二输出功能）					缺省为无通讯功能
				T1	485通讯(仅单输出)
				T2	232通讯(仅单输出)
				A1	报警继电器输出（仅单输出）
				A2	报警继电器输出（双输出）

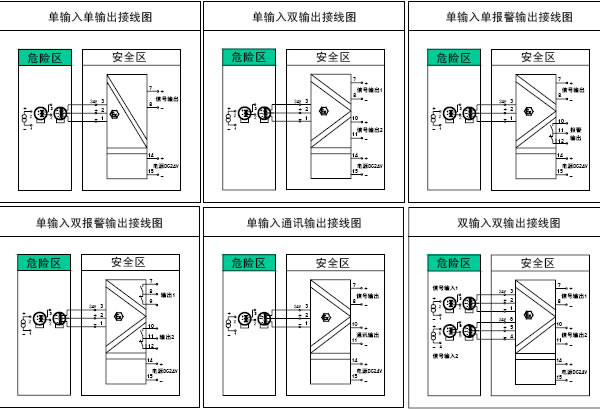

该安全栅接线图:
宽×高×深(18×100×115mm)
