PH019 温室控制系统

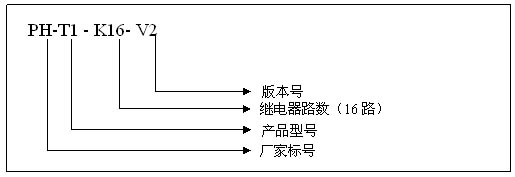

产品型号：PH-T2-K32-V1

产品名称：32路外设温室控制器

规    格：18路气象监测点，32路继电器输出

产品类别：温室控制器

【概述】

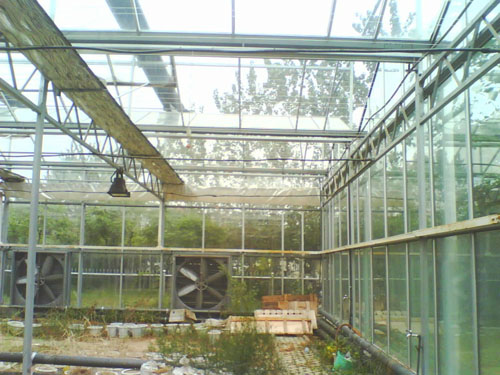

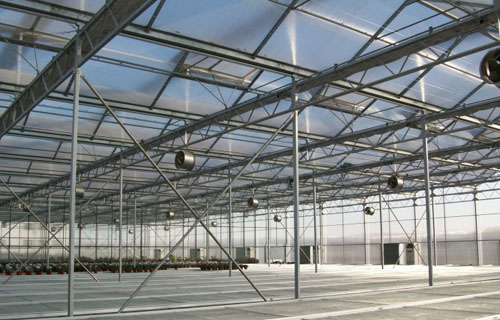

     PH-T2-K32-V1温室控制系统是专门为农业温室、农业环境控制、气象观测开发生产的环境自动控制系统。可测量风向、风速、温度、湿度、光照、气压、雨量、太阳辐射量、太阳紫外线、土壤温湿度等农业环境要素，根据温室植物生长要求，自动控制开窗、卷膜、风机湿帘、生物补光、灌溉施肥等环境控制设备，自动调控温室内环境，达到适宜植物生长的范围，为植物生长提供环境。PH-T2-K16-V1温室控制系统可以使温室运行于经济节能状态，实现温室的无人值守自动化运行，降低温室能耗和运行成本。该系统已成为目前为止的温室环境控制系统。32路外设温室控制器多可检测18路气象要素；有32个继电器触点，可控制32路外部设备。

【应用领域】

    主要应用于农业温室环境自动控制、高科技农业示范项目、农业科研教学等领域

【技术特点】

1、农业环境气象观测要素配置

（1）大气环境类：环境温度，环境相对湿度，露点温度，大气压力，风速，风向，降水量，水面蒸发，叶面湿度，日照时数，光照度，太阳总辐射、光合有效辐射、紫外线辐射；
（2）土壤参数类：土壤温度，土壤湿度，土壤热通量，土壤水势，土壤导电率等；
（3）生态环境类：CO2等；

2、温室自动控制器配置

（1）PH-T2-K16-V2温室自动控制器功能，数据测量精度高，多可采集几十项环境要素的数据，具有16路继电器输出，可以控制16个点的设备。核心部件采用高性能32位微处理器为主控CPU，内置大容量数据存储器，可连续存储2万条数据永不丢失。便携式防震结构，工业控制标准设计，适合在恶劣环境中使用，大屏幕图形液晶显示屏，具有汉字及图形显示功能，一屏显示多路环境数据，便于现场直接观测。继电器指示灯指示各继电器的开关状态。

（2）SD卡与U盘数据存储功能：可以使用移动存储器（U盘或SD卡） 完成监测数据的连续存储，存储时间任意设定，然后可将U盘或SD卡数据直接导入微机。由于U盘或SD卡存储容量大，可保证数据长时间存储，因此系统具有量存储特点。

（3）多种通讯接口：具有RS232、RS485、USB、以太网接口等多种通讯接口，既可以实现基于以太网的多机温室群组的网络控制，又可以直接接入广域互联网，实现温室的远程网络控制。

3、自动气象站监测软件配置

   PH-T2-K16-V2温室软件完全满足“温室建设标准规范”要求，界面友好，图形数据显示，（有线，无线）多种通讯方式，动态组网，可支持百台以上温室控制器并发通讯；强大数据库管理功能，支持sql、access、oracle等多种数据库，可生成环境数据图表与设备控制状态图表。在Windows2000以上系统环境即可运行，与打印机相连自动打印存储数据。

4、方便快捷数据联网功能：具有有线传输和无线传输两种方式；

有线传输方式：通过标准RS232/RS485/USB通讯接口，与监测中心PC机有线连接，长有线通讯距离可达1000米，实时传送采集数据，也可通过网络接口实现一个中心对多个站点的实时监测；

无线传输方式：可根据通讯距离的不同分为短距离无线数传、中距离无线数传、长距离无线数传三种无线传输方式。

（1）短距离无线数传方式：采用的微波射频通讯传输模块，通讯距离在0～300米范围之内，无任何通讯费用。

（2）中距离无线数传方式：采用电台方式进行数据传输，通讯距离在0～2000米范围之内，不收取任何通讯费用数据传输稳定。

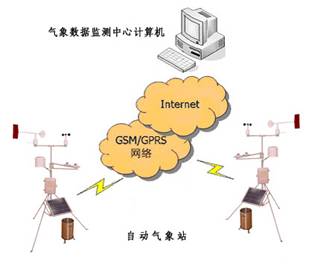

（3）长距离无线数传方式：采用GSM网/GPRS网通讯技术，结合Internet网络通讯协议，配备无线通讯控制器可实现监测中心对各个站点进行实时监测，远程监控各温室的环境数据与控制状态，不受距离限制，数据传输可靠。GPRS无线通讯方式是在现有GSM系统上发展出来的一种新的无线数据传数业务，目的是给移动用户提供高速无线IP或X.25服务，GPRS理论带宽可171.2Kbit/s，在此信道上提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。

GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源。GPRS永远在线，按流量计费，从而提供了一种、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输，也适用于偶尔的大数据量传输。

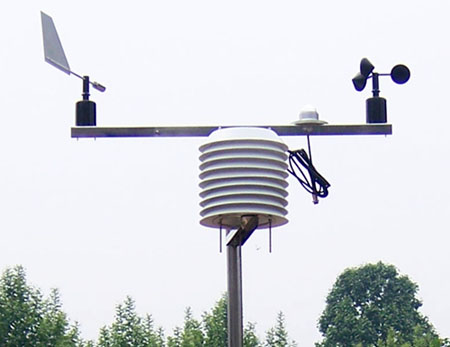

5、观测支架：可提供一体化三角气象观测支架，钢质结构设计，外形美观，功能齐全，安装方便；

【主要技术指标】

名 称	型 号	测量范围	分 辨 率	准 确 度

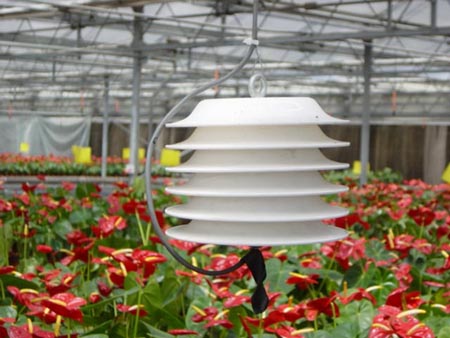

环境温度	PTS-3	-50～+80℃	0.1℃	±0.1℃
相对湿度	PTS-3	0～	0.10%	±2%(≤80%时)
				±5%(>80%时)
露点温度	PTS-3	-40～50℃	0.1℃	±0.2℃
风　　向	EC-9X	0～360°	3°	±3°
风　　速	EC-9S	0～70m/s	0.1m/s	±(0.3+0.03V)m/s
降 水 量	L3	0-999.9 mm	0.1mm	±0.4mm(≤10mm时)
				±4%（>10mm时）
土壤温度	PTWD-2A	-50～+80℃	0.1℃	±0.1℃
土壤湿度	TDR-3	0～	0.10%	±2％
土壤热通量	HF-1	-500～500 W	1 W/㎡	≤5％
土壤水势	TDR-2	0～-1500kPa	1kpa	±10kPa
叶面湿度	YMS-D1	0～	0.10%	＜10％
大气压力	QA-1	550～1060hPa	0.1hPa	±0.3hPa
蒸 发	ZFL1	0～100mm	0.1mm	±1.5%
二氧化碳	ES-D	0～2000ppm	1ppm	±20ppm
紫 外 线	TBQ-ZW-2	0～500W	1 W/㎡	≤5％
总 辐 射	TBQ-2	0～2000W	1 W/㎡	≤5％
直接辐射	TBS-2-2	0～2000W	1 W/㎡	≤5％
日照时数	TBS-2-2	0～24h	0.1h	±0.1h
光合有效辐射	TBQ-5	0～500W	1 W/㎡	≤5％
光 照 度	TBQ-6	0～20万Lux	------	±7％
紫外线指数	TRM-ZS1	0～16	0.1	≤5%
温室控制器	TRM-ZS1	10IN16OUT	0.1
气象站观测支架	PC-3ZJ	3m	户外使用	钢结构，外观喷塑防腐，含防雷保护装置
无线通讯控制器	GSM/GPRS	短/中/长距离传输	/收费传输	可选配
U盘存储控制器	FS-1	可选配	1年以上存储量	可选配

【产品选项】

【系统基本配置】

1、具有液晶显示汉字与图形显示功能的温室自动控制器 【1台】
2、传感器: （温度，湿度，风速，风向，光照，气压，太阳总辐射，雨量，地温，土壤湿度） 【各1台】
3、气象专用观测支架 【1套】
4、温室自动控制软件 【1套】
5、数据通讯及传感器连接电缆 【1套】
6、温室控制器不锈钢防护箱 【1套】
7、温室配电柜（选配）
8、GSM/GPRS无线通讯控制器（选配）
9、U盘、SD卡存储控制器（选配）
