OPT-M311 便携式组件EL测试仪

苏州欧普泰新能源科技有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏苏州市

型号：OPT-M311

更新时间：2018-01-30

浏览次数：1340

公司地址：江苏苏州

13917865307 张恋(女士)

点击查看联系电话在线询价

产品简介

便携式光伏电站测试仪，方便携带，操作简单，测量。便携式组件EL测试仪，便携式EL测试仪，电站EL测试仪，EL检测仪

公司简介

欧普泰是致力于太阳能检测设备制造商服务于太阳能光伏企业,研发生产太阳能电池片分选机,EL测试仪,PL检测仪,太阳能电池片EL测试仪，太阳能组件EL测试仪，内部缺陷检测仪,电池片EL分选机,电池串EL检测仪，硅片检测仪,便携式组件EL测试仪,组件测试仪,太阳能电站检测仪,太阳能电池组件检测设备,光伏分布式电站等,为您提供太阳能组件,光伏检测的完整解决方案

展开

产品说明

便携式组件EL测试仪，便携式EL测试仪，电站EL测试仪

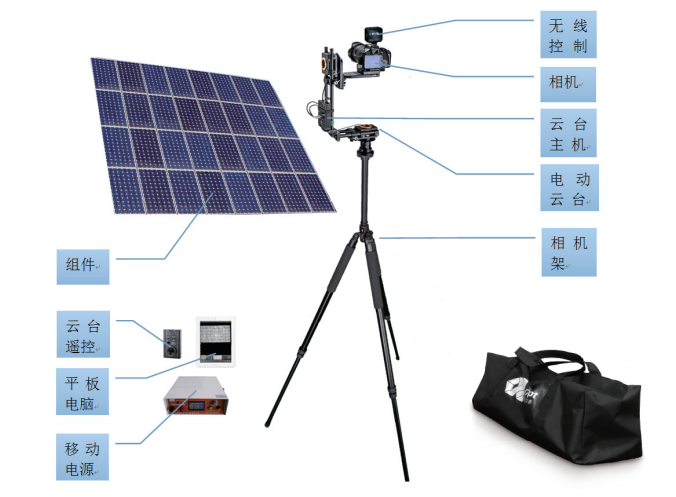

系统核心功能：

u 全天候检测：专门研发的滤光片与暗室使得全天候检测变得可能

u 预览取景功能：由于EL成像的特殊性，导致在预览状态下无法看到组件，从而影响到现场的检测的效率，我司开发的新技术可实现在预览模式下，动态移动相机位置就能找到组件在相机屏幕的中心位置，只要一次图像，就能获得的EL图像，现场检测效率是同行的3~5倍。

◆ 自动对焦功能：开发新软件与硬件技术,使得影像系统在每次拍摄组件EL图片前行近红外光下的自动对焦,且在日光灯下也可进行,无需人工被动干抒,确保EL图像的一致性。

◆ Wifi无线传输功能：采用第三方开发的 Wifi无线传输模块

代替原先影像系统自带模块,能搭载多平台APP远程控制相机光圈,快门,ISO,测光,白平衡等相机内所有参数,且能够实现两台ipad/智能设备同时连接相机,一台控制拍摄,一台监视,同步显示实时成像画面,150米操作范围。

◆ 便携式移动电源：集发电与输出一起，专门针对光伏电站EL检测的需求特点而开发，重量轻、电路设计优化、保护措施完善、使用方便，充一次电可检测300~500块组件，无需通常的稳压电源+拖线板+外功220V交流电源

◆ 暗室模块：帐蓬及支架材料重,总体重量大幅度降低,支架结构重新优化设计,装拆与携带更方便。

系统新增功能：

◆ 电动云台：通过无线遥控，可实现360度取景获得拍摄效果，少可升高至4米。

◆ 组件方阵检测：配制大功直流稳压电源,可实现多块组件（组串）供电，一次性测试成像多块组件。

功能与应用

产品名称	功能与应用
便携式组件EL测试仪	应用：1.按装前组件来料检测 2.按装后验收检测 3. 日常维护检测与分析
	测试范围：焦距成像覆盖范围,一块组件或多块组件
	测试方式：支架直接测试、暗室测试
	可判断缺陷：碎片，断栅，隐裂，烧结网纹，低效率片,材料缺陷等

硬件与规格--标配

名称	规格	备注
成像系统	芯片：索尼 EXPEED4 像素：2400万CMOS单反相机曝光时间：1~30s可调特点：自动对焦无线测距 wifi连接操控
自动对焦模块	开发,实现每次EL拍照前自动对焦	模块己嵌入到成像系统中
无线数据传输与控制模块	150米内数据快速无线传输,APP远程控制相机光圈,快门,ISO,测光,白平衡等相机内所有参数调节
软件	1. APP 2. 开发软件 1）EL图像显示：局部放大、条码显示 2）图像处理：增益、灰度、剪切、旋转 3）查询：条码查询、日期查询 4）功能选择：高电流，低电流其他：用户自定义
平板电脑	苹果 Ipad mini
便携式移动电源	研发,可直接对610,612的组件直接上电进行EL检测,无需稳压电源+拖线板+外供220V交流电源	只适用于对单块组件进行EL测试
三脚架	知名品牌
暗室系统	支架/帐蓬/背包

硬件与规格--选配

名称	规格	备注
电动云台	通过无线遥控，实现360度取景获得拍摄效果	如用户使用该设备主要是用于对大型地面电站进行检测,则强烈建议用户使用该模块
稳压电源	0-250V,0-9A,同时给4块组件上电 0-600V,0-9A,同时给8块组件上电	如用户需同时对二块以上的组件进行上电检测,只能使用稳压电源,但现场必须有外供220V交流电源
手提电脑与扫描枪	手提电脑--品牌由用户提供扫描枪--手动	当用户需用我司开发的软件对EL图像进行处理时,需进行配制
