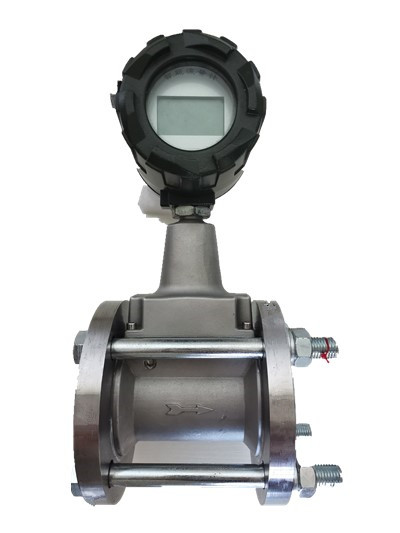

LWG-Y型 气体液体涡轮流量计

气体液体涡轮流量计是本公司采用国外技术生产制造的，是理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域

任何时候当您和本公司合作有不满意或者认为本公司员工在和您的商务会谈、处理商务关系有不公正的行为时，我们都诚恳地希望您能将您的感受和意见告诉我们的客服中心，请您相信我们一定会把您的意见和建议处理好。

我们始终坚持"以客户为中心、以服务求发展"不断满足顾客的期望的宗旨与您合作。

气体液体涡轮流量计是本公司采用国外技术生产制造的，是理想计量液体的流量计之一。气体液体涡轮流量计具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。气体液体涡轮流量计广泛用于冶金、化工、石油、城建、环保、食品等领域，测量水、自来水、柴油、汽油和较低粘度原油等流体的体积流量。

二、工作原理
传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场发生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流量（流速）成正比。
三、产品特点
LWG-Y型涡轮流量计具有G（高压）、Z（中压）、D（低压）三种系列，工作压力zui高达到42Mpa
采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作
传感器采用全不锈钢结构，（涡轮采用2Gr13）防腐蚀性能好。钐钻永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0－120℃介质中正常工作
容易维修，流量计有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。
四、产品分类
A.现场显示型：

累计流量：十位数字，小数点后面四位有效数字
瞬时流量：六位数字，可显示出每升的变化
显示精度：±1个显示单位
信号输出：脉冲输出：0－5000Hz外供＋12－＋24VDC电源
电流输出：4－20mA 外供＋24VDC电源（两线制）
内置3V锂电池供电。当电压低于2.7V时出现久压指示
B.脉冲输出型：
工作电压：＋12VDC或＋24VDC两种（客户订货前必须选定一种供电电源）
信号传输距离：小于300米
输出信号：方波信号
幅值：＋12VDC供电幅值大约为10V，＋24VDC供电幅值大约为20V
安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧
接线：脉冲输出型放大器对外引线为三根：红线、白线和屏蔽线。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C.4－20mA输出型：
工作电压：外供电＋24VDC（两线制）
输出信号：4－20mA或1－5V，4mA对应涡轮流量传感器零流量，20mA对应涡轮流量传感器zui大流量，流量范围见涡轮流量传感器铭牌
信号传输距离：小于3000米
安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到 感觉放大器已经到底后把锁紧螺母带紧
接线：4－2mA输出型放大器对外引线为红线和白线，红线为＋24VDC电源，白线为电流输出线
D.分体远传显示型：
工作电压：外电源供电220VAC或240VAC电源（可选）

信号传输距离：小于200米
显示仪瞬时四位：累计总量九位显示
显示仪尺寸：横式：160mm×80mm
竖式：80mm×160mm
显示仪带4－20mA输出并能与计算机连接
五、主要技术参数
测量介质：液体
重复性：<0.2%
介质温度：0℃－＋120℃
公称压力：1.6~42MPa
传感器精度：±0.5%；±1.0%
环境温度：－20℃－＋50℃
相对湿度：5%－95%
防护等级：IP67( IP68可定做 )
