产品简介
NHR-1100系列简易型单回路数字显示控制仪采用模块化结构方案，结构简单、操作方便、高，压力温度液位显示控制仪适用于塑料、食品、包装机械等行业。
公司简介
大连虹润电子有限公司2002年创建于美丽的海滨城市 --大连，公司创建以来始终本着合作共赢的现代企业经营模式，为客户提供质量可靠、稳定性高的工业自动化控制仪表。仪表产品广泛应用于航天、军工、石油、化工、水利、电力、冶金、船舶、食品、医药、轻工、暖通、环保等领域，赢得了用户的广泛认可和信赖。并为客户提供检修、系统改造和新建工程的仪表配套及自控解决方案。
同时，为了好地满足对产品有不同需求的客户，我们也广泛的与国内外知名厂商强强联手协作，代理经销工业自动化控制仪器仪表、机电产品等。我们努力的精神和真诚的态度以及在工作上的业绩也得到了同行业的关注和信任，大连虹润电子有限公司以其体贴完善的服务赢得的信誉使我们成为国内著名的仪表代理供应商，我们是您值得信懒的合作伙伴。
“诚信守诺，思利及人”是大连虹润电子有限公司一直遵循的原则，客户的要求和愿望是我们努力的目标，“为您服务”是我们永恒不变的承诺。我们真诚的希望您能继续给予我们多的关注和支持，期待与您的合作！
展开
产品说明
NHR-1100系列简易型单回路数字显示控制仪
|
概述
|
|
NHR-1100系列简易型单回路数字显示控制仪采用模块化结构方案，结构简单、操作方便、高，适用于塑料、食品、包装机械等行业。
单路输入，双屏LED数码显示。
具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3％。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警功能，带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
带DC24V配电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定，参数设置断电保存。
|
技术参数
|
测量精度：
|
±0.3%FS
|
|
显示范围：
|
-1999～9999
|
|
报警输出：
|
带上限、下限报警方式可选，带报警回差设置功能。
触点容量：AC125V/0.5A（小）；DC24V/0.5A（小）（阻性负载）
AC220V/2A（大）；DC24V/2A（大）（阻性负载）
（！注：当负载超过继电器触点容量时，请不要直接带负载）
|
|
变送输出：
|
模拟量输出:4～20mA、1～5V、0～10mA、0～5V、0～20mA、0～10V
|
|
通讯输出：
|
RS485、RS232标准串行双向通讯接口，
RS485－二线制，通讯距离≤1000米
RS232－三线制，通讯距离≤15米
采用标准MODBUS RTU通讯协议，1位起始位、8位数据位、1位停止位、
无奇偶校验、波特率1200～19200bps
|
|
馈电输出：
|
DC24V馈电输出，负载电流≤30mA（负载电阻≥750Ω）为现场变送器配电。
|
|
供电电源：
|
开关电源AC/DC100～240V 频率50/60Hz 功耗≤5W
开关电源DC12～36V 功耗≤3W
|
|
使用环境：
|
-10～50℃（无凝露，无结冰）
|
|
|

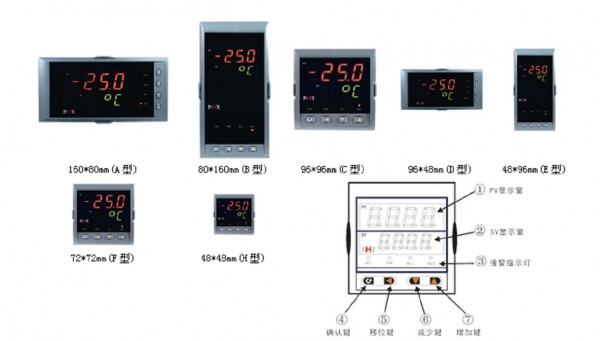

仪表面板图
仪表选型
|
|
NHR-1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦
|
|
①规格尺寸
|
②输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号（测量范围）
|
|
A
B
C
D
E
F
H
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式）
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
|
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～500Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
内部保留
内部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
内部保留
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
|
|
③输出（OUT）
|
|
代码
|
输出类型（负载电阻RL）
|
|
X
0
1
2
3
4
5
D1
|
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
RS-485通迅接口（Modbus）
|
|
④报警（继电器触点输出）
|
|
代码
|
报警限数
|
|
X
1
2
|
无输出
1限报警
2限报警
|
|
⑤馈电输出
|
|
代码
|
馈电输出（输出电压）
|
|
X
P
|
无输出
馈电输出
如“P（24）”表示馈电输出24V。
|
|
⑥供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC100～240V（50/60Hz）
DC 20～29V
|
|
⑦备注
|
|
无备注可省略
|
|
|
备注：
|
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1100A-27-0/2/P(24)-A
型号描述：外形尺寸：横式160*80mm（宽*高），输入信号：4-20mA，变送输出：4-20mA，报警方式：2限报警，馈电输出：24VDC，供电电源：AC100-240V。
例2：NHR-1100C-14-X/2/X-D
型号描述：外形尺寸：方式96*96mm（宽*高），输入信号：热电阻Pt100，报警方式：2限报警，供电电源：24VDC。
|
