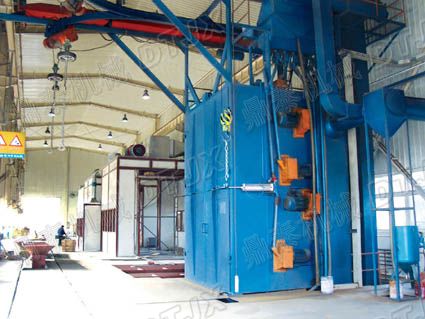

DTZM 挂钩式抛丸机

吊挂式抛丸机|悬挂式喷丸机|吊钩式抛丸清理机|挂钩式抛丸除锈设备本机是双钩吊挂式间歇作业的抛丸强化设备，主要适用于汽车、

盐城市鼎泰机械有限公司是一家从事喷砂涂装设备,抛丸清理设备及砂处理设备设计与制造的专业化企业.公司是经国家科学技术部认定的“国家火炬计划重点高新技术企业”、是按高企认定新标准经江苏省高新技术企业认定管理工作协调小组认定的“高新技术企业”； 多年来公司连续被中国抛丸机行业协会评为“质量管理优秀企业”；“鼎泰”品牌被评定为“江苏省著名品牌”。公司多项产品通过了省部级和中国抛丸机行业协会的科技成果鉴定，曾获得“国家科学技术进步－等奖”（目前国内抛丸机行业获得的最高奖项）、“教育部科技进步一等奖”、“机械工业科技进步三等奖”等奖项，公司产品项目曾被列为“国家火炬计划”、“科技部中小企业技术创新基金”、“江苏省重大科技成果转化”“江苏省火炬计划”等项目，公司多项产品被评为“江苏省高新技术产品”和“表面处理行业先进设备”。公司已通过ISO9001:2000质量管理体系认证和ISO14001:2004环境管理体系认证企业设备齐全,技术力量雄厚,拥有多年的设计和制造经验.产品畅销20多个省市,广泛应用于风能发电,航空,冶金,机械,建筑,造船,铸造,矿山等行业,以过硬的质量,良好的信誉和完善的售后服务赢得了客户的一致认可。
　　我们的主要产品有: 大中型喷砂,涂装房,大中型通过式板材,型材预处理线. 大中型结构件涂装预处理线,吊钩式,悬链式,转台式,台车式,履带式等各系列抛丸清理机,环保除尘设备,砂处理设备,特种合金耐磨铸铁,铸钢配套件及各种材质型号的钢丸等,还可根据用户的产品需要设计制造各种非标专用清理设备。
　　公司本着"以质量求生存,以科技求发展"的宗旨竭诚希望与国内外广大朋友广泛合作,共同发展,欢迎各届朋友光临洽谈,我们真诚期待与您携手,共创辉煌!

吊挂式抛丸机|悬挂式喷丸机|吊钩式抛丸清理机|挂钩式抛丸除锈设备

本机是双钩吊挂式间歇作业的抛丸强化设备，主要适用于汽车、拖拉机、轻工及其它行业企业的齿轮、齿轮轴的表面强化处理。该机有两个吊钩（每个吊钩有三个小吊钩，小吊钩可自转并公转），可同时进行抛丸、装件、卸件操作，具有生产效率高、设备结构紧凑适应能力强等特点。该机是国外转台式抛丸强化机的替代产品，具有价格低，维护简单、生产率高等特点。
1、主要技术参数
　　

名称 技术参数 备注
zui大工件直径 300mm
zui大工件长度 1200mm
单钩zui大负荷 100kg×3
生产率 7~13钩/小时
抛丸器 抛丸器数量 4个
抛丸器功率 4×15kw
抛丸器直径 350mm
抛丸器转速 2930rpm
抛丸量 4×1420（kg/h）
吊钩组 吊钩数量 2个
吊钩行走速度 4m/min
行走电机功率 2×0.2kw
吊钩公转转速 0～4.5rpm 变频调速
公转电机功率 2×0.4kw
底部螺旋输送 输送量 65t/h
电机功率 5.5kw
斗提机 提升量 65t/h
电机功率 11kw
顶部螺旋输送 输送量 65t/h
电机功率 2.2kw
风选
装置 丸料分离类型 风选
风选区尺寸 0.09m2
风量 2950m3/h
吊钩
自转 吊钩自转转速 18rpm
自转电机 0.37kw
初装丸料量 5000Kg
清理室尺寸 1950mm×1800mm×3000mm
整机外形尺寸 5155mm×6925mm×8260mm
整机除尘风量 7500m /h
整机功率 87.77kw

2、设备构成及各部件结构原理
　　本机主要由 １、清理室 2、抛丸器 ３、底部螺旋输送机 ４、斗提机 5.顶部螺旋输送机 ６、风选装置 ７、吊钩自转传动机构 ８、吊钩组 ９、气控系统 10、电控系统及除尘系统等组成

3、设备特点
　　与其他清理设备对比，我公司清理设备有如下特点：

　　

序号 特点 说明
1 节能 我公司抛丸器采用DTZM技术生产，该抛丸器为的单圆盘曲面抛丸器，电动机和叶轮采用直联结构，使功率损失zui小，工作效率高，抛射红热区更集中；较同等规格抛丸器电机功率小一个等级。
2 抛丸器采用曲面叶片，抛射红热区更集中，清理设备完全采用DISA技术设计生产。清理效率、效果较其他清理机提高30%~50%。
3 维护成本少 叶片、分丸轮等耐磨件硬度为60-65HRC，寿命远高于同类设备。
4 除尘效率高 滤筒式脉冲反吹除尘器，是在布袋式除尘器基础上发展的机型，滤筒为日本进口滤材，过滤精度为5~10um。废气排放浓度低于标准。

　吊钩抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到3500 mm. 标

准机型带有2-7个抛头，zui大承载量达10000公斤，，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。

优点
　　1.采用大抛丸量、高抛射速度BMD抛丸器，能显著地提高清理效率、获得满意的清理质量。

　　2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率，保证了清理效果，减小了对室体护板的磨损。

　　3.采用倍受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用

　　户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。

　　4.清理室内热区采用 轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且外形美观、易于更换，是当今流行的清理机室体防护方式。

用途
　　本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理

或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。

设备组成及结构特点:
　　吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。

抛丸清理室
　　抛丸清理室由室壳和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX30 型抛丸器总成，保证对被清理工件进行的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为δ12 的 ZGMn13，其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。

抛丸器
　　抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。

　　本机所用 QX30 型悬臂离心式抛丸器具有、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸叶片时，只须轻击叶片外端便可将叶片卸下，拆卸八片叶片只须 10-20 分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上，而罩壳上固定主轴及定向套的孔是一次性加工的，从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。定向套在使用过程中，应经常检查矩形窗口的磨损情况，当窗口磨损 5 毫米左右后，须后转 5 毫米左右（按叶轮旋转方向），当窗口损耗 15 毫米以上时应更换，否则弹丸的径向散射角将按比例增大，以致加快护板的磨损和降低清理效率。

斗室提升机
　　斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连，上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞.本机采用平皮带转动。工作时，固定在输送胶带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料提升至提升机顶部，后靠离心重力方式落料，将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时，可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米，调整时应注意使两端的调节量一致.

丸砂分离器
　　本机采用的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口，用来向设备补充新弹丸。从斗式提升机流入的丸砂混合物，由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。工作时，内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送，并且使其沿分离器全长均匀布料，然后丸料通过分离器重锤的调节，呈流幕状态均匀流至分离器底部。此时，分离器风机通过分离器抽风孔抽风。利用重力风选原理，将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离，大颗粒废料从分离器丸料溢流口流出，细小丸料、粉尘从废料出口流出，弹丸进入丸料仓进行循环.

吊钩系统
　　由吊钩、 减速装置、摩擦轮、电动葫芦零部件等组成。本系统完成吊挂工件、提升工件、将工件运进室体、在自转装置的驱动下使工件在清理室内自转等功能。

螺旋输送器
　　螺旋输送器位于抛丸室的底部，由螺旋轴、叶片、两端轴头等组成。叶片焊接在螺旋轴上。提升机的下部滚筒装配在螺旋轴靠近提升机的一端上。通过提升机下部的摆线针轮减速机带动螺旋输送器运转。工作时，螺旋输送器将丸砂混合物输送到提升机的底部，再由提升机将其提升至上部并卸入分离器中进行丸砂分离。螺旋输送器与提升机共

　　同组成弹丸的收集回收系统。

吊钩抛丸机具体参数
　　

工件吊挂范围 ф1200*1500mm ф1000*1200mm
机器外型尺寸 4900*2700*4600mm 4250*2200*4500mm
机器总量 5380kg 4980kg
吊钩数 1/2只 1/2只
吊钩zui大载重 /2000/5000kg /2000/5000kg
抛丸器型号、功率 ф420, 11/15kw ф420, 11/15kw
抛丸量 2*180/250kg 2*180/250kg

工作原理:
　　本机工作时，当准备工作（除尘系统、提升机、螺旋输送器等运行）完毕后，机器开始正常工作。先，吊钩下降吊起工件，上升至一定位置，然后沿轨道进入抛丸清理室，当到达预定位置后停止并开始自转。此时关闭抛丸清理室大门，打开抛丸器，开供丸闸，

　　开始对工件进行抛丸清理。重复此过程直至工作完毕，按顺序停机。

　　尽管我们正在尽zui大努力提高我们的抛丸清理设备的品质，我们在耐磨件的使用寿命、抛射原理图的设计并因此减少对耐磨件的磨损、抛射过程中弹丸的控制、致力于提供足够的耐磨件备件和其它的专业技术方面取得了可喜的成就,但由于抛丸清理机械本身的特点，为了使您的抛丸清理设备保持、连续的运转，我们仍希望用户与我们协作，一起搞好设备的维护与安全工作。
