余热锅炉流量计

金湖翔盛仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：

更新时间：2020-08-02

浏览次数：947

公司地址：江苏省金湖县闵桥工业集中区

18888128777 杨经理(先生) 销售

点击查看联系电话在线询价

产品简介

余热锅炉流量计是基于卡门涡街原理而研制成功的一种具有水平的流量计。由于它具有其他流量计不可兼得的优点.

公司简介

金湖翔盛仪表有限公司座落在美丽富饶的高邮湖畔，有“天下一荷花”美称的鱼米之乡——金湖境内，交通方便，东临京沪高速、西靠宁连高速、盐金线贯穿境内。热销产品：盐酸流量计，智能雷达物位计，磁翻板液位计，巴歇尔槽，超声波明渠流量计，流速仪，塑料转子流量计，水煤浆流量计，涡轮流量计，超声波流量计。
我公司经营的电磁流量计、双色石英管液位计，玻璃板液位计、玻璃板液位计、威力巴流量计、涡街流量计、V锥流量计、涡轮流量计、蒸汽流量计、超声波流量计、孔板流量计、旋进旋涡流量计、隔膜压力表、数显压力表、膜片压力表、不锈钢压力表、膜盒压力表、双金属温度计、热电偶、热电阻校验仿真仪、压力校验仪、台式压力泵、侧装式磁翻板液位计、雷达物位计等系列产品普遍应用于电力、石油、化工、机械、冶金、水泥、玻璃、焦化等行业。
在互联网商务的时代浪潮中，公司专门成立了电子商务部，依靠专业的网络技术力量和电子商务贸易手段，实施对传统经济和资源的整合以及大范围快速的拓展市场。公司成立以来凭借良好的信誉及优良的服务已经与各地区的工业生产厂商建立了长期稳定的商业贸易伙伴关系。
本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌。

展开

产品说明

余热锅炉流量计应用

余热锅炉流量计是基于卡门涡街原理而研制成功的一种具有水平的流量计。由于它具有其他流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本，欧美等发达使用涡街流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导地位，是孔板流量计理想的替代产品。

LU型涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量计。

XS-LU系列余热锅炉流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用,是一种比较、理想的流量仪表。

余热锅炉流量计特点：

◆结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

◆安装简单，维护十分方便。

◆检测传感器不直接接触被测介质，性能稳定，寿命长。

◆输出是与流量成正比的脉冲信号，无零点漂移，精度高。

◆测量范围宽，量程比可达1:10。

◆压力损失较小，运行费用低，更具节能意义。

◆在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

◆应用范围广，蒸汽、气体、液体的流量均可测量。

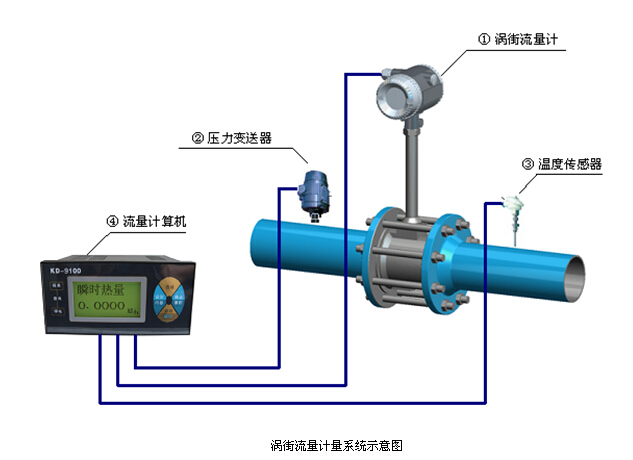

余热锅炉流量计系统构成

涡街流量计：输出工况流量信号
压力变送器：被测介质（蒸汽、气体）压力变化较大时选用。
温度传感器：被测介质（蒸汽、气体）温度变化较大时选用，测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种，对流量补偿即可。用于供热量计量时，选用2只温度变送器。
流量计算机：也称“流量积算仪”、“二次表”等，内置流量计算公式，根据用户功能设定和采集的外部流量计、压力变送器、温度传感器的数据进行计算，得出质量流量、标准状态流量、或者热量等。

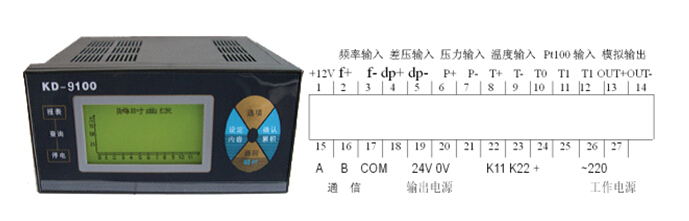

余热锅炉流量计流量计算机

外壳材料：ABS 防护等级：IP52 外形尺寸：160×80×160mm 开孔尺寸：152×76mm 重量：1.0Kg

128×64全中文字符液晶显示，菜单式操作。
测量显示: 质量流量、标况体积流量、累计流量、温度、压力、差压值。
瞬时流量zui大显示值：999999.9
累计流量zui大显示值：999999999
信号输出：4～20mA、RS-485或RS-232
掉电记录，月报表、周报表、日报表功能

余热锅炉流量计产品选型

代号	通径	流量范围㎡/h
XS-LU-25	DN25	1~10(液体)			25~60（气体）			蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
XS-LU-32	DN32	1.5~18(液体)			15~150（气体）
XS-LU-40	DN40	2.2~27(液体)			22.6~150（气体）
XS-LU-50	DN50	4~55(液体)			35~350（气体）
XS-LU-80	DN80	9~135(液体)			90~900（气体）
XS-LU-100	DN100	14~200(液体)			140~1400（气体）
XS-LU-150	DN150	32~480(液体)			300~3000（气体）
XS-LU-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢
