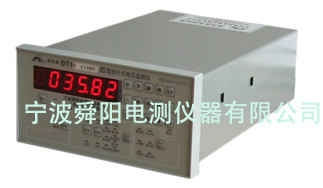

DT1-1×100V/C 电压监测仪

1 余姚DT1系列电压监测仪，余姚DT1系列电压监测装置，余姚DT1系列电压检测仪：产品配置及规格型号 DT1-1×□V/C型电压监测仪、DT1-2×□V/C型电压监测仪、DT1-3×□V/C型电压监测仪“□”内为测100V或220V或380V或57.7V电压，可由用户自行选择。可采用GPRS无线远程、以太网有线远程、RS232/RS

企业注册商标“舜阳”牌，ISO9001质量管理体系认证企业。2005年、2007年、2011年、2013、2015年分别被评为“余姚市诚信民营企业”。拥有多项软件产品获国家版权局颁发著作权证书及国家科技部创新基金项目。

2 外形尺寸

余姚DT1系列电压监测仪，余姚DT1系列电压监测装置，余姚DT1系列电压检测仪

槽装式（/C）：160×226×80mm（长×宽×厚），安装开孔尺寸：150⁺¹×70⁺¹。

注：近网上有其他公司盗用我公司产品图片，购买时请认准我公司商标品牌。同时，将对盗用我公司产品图片的侵权行为予以法律追究。

3 重量

DT1/C： 1.4kg。

4 监测回路

分单路、双路、三路共三种。

5 工作电源

1）供电方式：被监测电源供电（默认以第1路监测电压作为工作电源，也可由电源AC220V作为工作电源，任选）；

2）工作电源额定电压Ug（AC）：100V、220V、380V；

6 被监测的额定电压

1）对10kV及以上二次侧电压，出厂额定值（整定值）默认为100V；

2）对220V/380V一次电压，出厂额定值（整定值）默认为220V/380V。

7 功率损耗

实际做到：信号输入回路功耗≤0.6VA，电源回路功耗≤3VA。

8 正常工作条件

1）我方的电压监测仪适应户内或户外安装。

2）环境温度：-10～50℃（正常工作温度）；

-10～70℃（限工作温度）；

-20～70℃(运输、存储温度)；

3）相对湿度：50℃时5％ ～ 90％RH；

4）大气压力：79.5～106.0 kpa(海拔2000m及以下)；

5）允许的振动强度：振动频率≤55Hz，振动幅度（峰值）0.19mm；

6）允许的冲击强度：加速度294m/s2，冲击波形为半个正弦波；

7）允许的电磁场强度：场强10V/m，频率80MHz～1000MHz；

8）产品抗干扰能力强，防潮、防污能力强，表壳由塑料壳体密封。

9 备用时钟电源

电压监测仪具有维持时钟工作的（内置于时钟芯片上的）电池，电池使用寿命≥10年。超过规定值一倍。

10 时钟误差

时钟误差≤1s/d，掉电后可保持正常走时50000h以上（自监测仪出厂之日起）。

11 准确度

1）电压监测仪在被监测电压Un±20%范围内，测量误差γ≤ 0.5％；

2）电压监测仪综合测量误差rc≤0.5％，实际控制在rc≤0.2％内；

3）电压监测仪整定误差rz≤0.5％，实际控制在rc≤0.1％内；

4）监测仪内置时钟误差每天≤±1s或每年≤±5min。

12 平均无故障工作时间

MTBF≥50000h

13 产品功能

13.1基本功能

1）对被监测电压采用真有效值采样电路采样，其采样周期每秒4次，取1s的四次采样的电压平均值作为预处理值储存。lmin作为一个统计单元，取lmin内电压预处理值的平均值，作为代表被监测系统即时的实际运行电压。

2）电压监测仪按照整定电压、上、下限值，根据1min平均值，统计当前(小于1日)及上日的电压合格率、电压监测总时间、电压合格累计时间、电压越上限率及相应的累计时间、电压越下限率及相应的累计时间、zui大/小值及出现时刻，保存数据时间为近60天,电压监测仪具有按月和按日统计的功能。

13.2电压监测仪多可同时监测1~3个回路的电压；适用于对A类监测点可选用舜阳牌DT1-×100V/C型电压监测仪，用户可根据实际需求选择。

13.3显示功能

1）电压监测仪可调显实时电压值、整定值、上限值和下限值、典型日、月统计日、日期时间等参数。电压监测仪实际瞬时电压显示值的刷新周期为1s（高于规定的2s，提高了显示响应速度），显示位为5位（高于规定的4位半）。

2）可显示实时年、月、日、时、分、秒（并能自动转换）。

3）菜单可提供近100次告警信息可查询。

4）可显示当日和上日电压合格率及合格累计时间、电压超上限率及超上限累计时间、电压超下限率及超下限累计时间、zui大值及zui大值时刻、zui小值及zui小值时刻、平均值及统计时间。

5）可显示当月和上月电压合格率及合格累计时间、电压超上限率及超上限累计时间、电压超下限率及超下限累计时间、zui大值及zui大值时刻、zui小值及zui小值时刻、平均值及统计时间。

6）对DT1/DT5采用6位特高亮度LED数码管显示，可控显示，以降低整机功耗；电子式互锁键盘，档位清晰明了、操作直观简便。

7）当时瞬时电压值超上限或超下限时，显示器会闪烁显示并可控蜂鸣器报警提醒。

8）当一分钟平均电压值超上限或超下限时，显示器会闪烁显示并可控蜂鸣器报警提醒。

13.4曲线数据存储

13.5主动报警功能

13.6停电记录

13.7远程升级

13.8对时功能

13.9通信性能

可采用GSM/GPRS无线通信、LAN有线通信或RS232/RS485串口通信。

13.10安全防护功能
