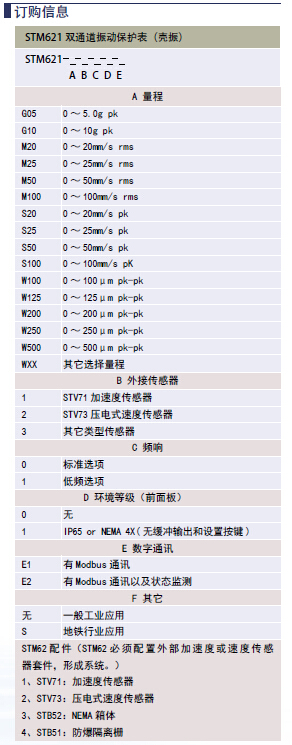

双通道振动变送保护表 型号；RHA-STM62

一、监测状态　

监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的加速度、速度、位移值。
监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动增大。　

可用于防爆场合。

二、测量参量
　振动加速度、速度、位移值。
三、监测机组类型
　各种旋转机械。如风机、压缩机、电机、泵、齿轮箱、水轮机等。
四、探头安装要求
　在机壳上做一个Ф40mm的平台，开一个M8螺孔，将探头固定在螺孔上，无需对机器内部进行任何操作。或者直接选用磁座固定。
五、输出接口
　每个通道都具有一路4-20mA有源输出端子，可以到上位机或现场就地显示。
　每个通道都有隔离的两级报警的继电器输出端子SPDT（“ALERT”与“DANGER”的6个输出端子）
　现场报警复位键、遥控报警复位端子/报警旁路端子（“RESET”与“COM”）
　报警倍增端子（TRIP/MLTP）。如接低电平，直接对接状态监测仪表（“BUF”）
　 现场发光二管显示机器运行状态。（仪表工作状态OK点亮，报警ALERT点亮，联锁DANGER点亮）
　 可将每个通道的4-20mA通过PLC、DCS显示振动值。也可以现场显示振动值。
　 适用各种防爆场合（需要防爆隔离栅STB系列）
　 数据总线接口：使用MODBUS总线进行数据通讯。

六、技术指标
电气指标
外接电源(Power)：
　 90~250VAC供电，40-60Hz，50mA；
频响(±3dB)：
　 标准频响：0.5-15000Hz
　 低频选项：速度0.2-1000Hz；位移0.2-30Hz
外接传感器：
　 灵敏度(Sensor)：
　 100mV/g，加速度传感器；
　 20 mV/mm/s ，28 mV/mm/s ，4mV/mm/s，速度传感器；
　 20mV/mm/s，8mV/μm，5 mV/μm，速度/位移低频传感器。
缓冲输出（Buf Out）：
　 原始信号的隔离输出；
　 灵敏度、频响与连接的传感器相同；
　 输出阻抗：550Ω；
　 zui大传输距离：300米。
总振动输出：
　 4~20mA有源输出，可以驱动高达500Ω的负载；每个通道提供一路4~20mA输出；
　 系统Not OK：输出小于3.5mA。
两级报警：
　 报警点设置：
　 范围：0~满量程；
　 精度：±0.1%。
　 报警继电器（Alert/Danger）：
　 密封：环氧树脂
　 节点容量：3A/220VAC电阻性负载
　 节点类型：单刀双掷，SPDT
　 输出隔离：1000VDC
　 报警延时：0~60秒，调节幅度1秒
　 报警组态：以Alert，Danger为变量组态；逻辑组合控制2路继电器的输出
　 报警倍增（Alarm Multiply）：报警倍增由TRIP/MLTP接线端子控制，当TRIP/MLTP端和COM端短路时选择报警倍增，2倍或3倍由软 　件决定
　 报警复位/报警旁路（RESET）：监测表内置报警复位键；遥控报警复位/报警旁路端子
　 运行状态光电管LED指示：
　 CH1（绿灯）：显示通道1的测量值；
　 CH2（绿灯）：显示通道2的测量值；
　 OK（绿灯）：系统自检通过，仪表工作正常；
　 ALARM（红灯）：报警指示。
数据总线通讯（TX/RX）：
　 保护表的所有组态信息及状态参数均可以通过数据总线接口读取。

物理指标

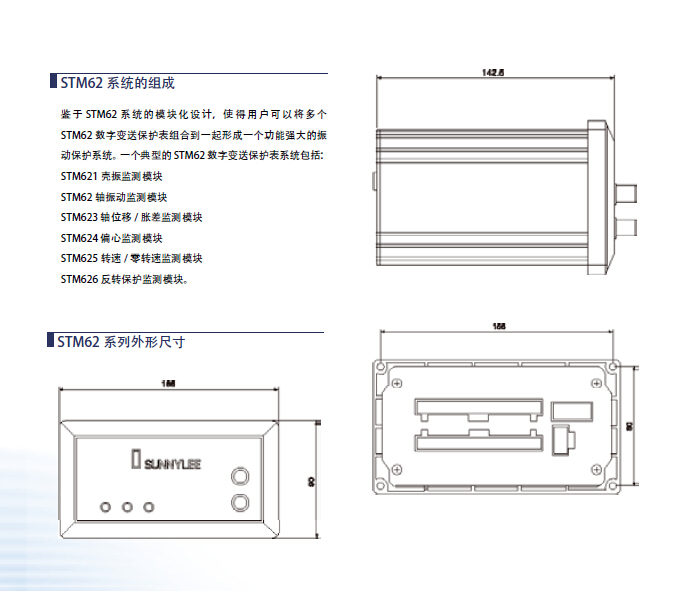

　 外形尺寸：170*125*98
　 重量：1500克
　 安装：使用专用卡子安装。

环境指标
温度：
　 操作温度：-400C到+850C；
　 贮存温度：-500C到+1000C。
　 湿度：95%RH，非凝结
