GAM2-8GM-D1 液位开关

湖北杭荣电气有限公司

会员指数：

企业认证：

价格：电议

所在地：湖北黄冈市

型号：GAM2-8GM-D1

更新时间：2024-09-19

浏览次数：1529

公司地址：湖北省麻城市龙池工业区杭荣科技园

13593699788 黄蓉(女士) 经理

点击查看联系电话在线询价

产品简介

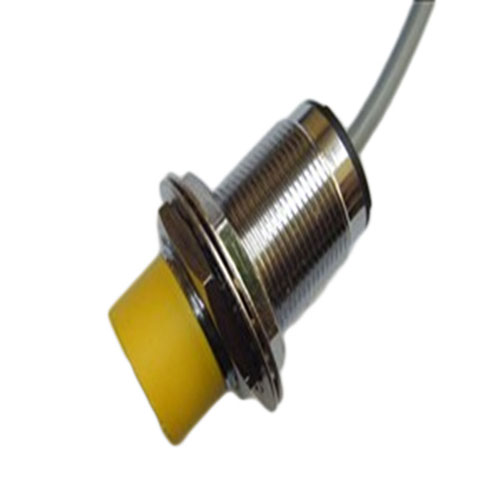

GAM2-8GM-D1液位开关接近传感器，湖北杭荣厂家

湖北杭荣电气有限公司

主要从事生产接近开关、光电开关、霍尔传感器、霍尔开关、速度传感器、齿轮传感器、霍尔元件、接近传感器、光电传感器、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、料位监测器、速度检测器、撕裂开关、皮带输送装置控制柜等工控电器，试制、

展开

GAM2-8GM-D1液位开关湖北杭荣

各系列防爆接近开关，耐高温接近开关，防水接近开关，耐油接近开关，防水接近开关，耐腐蚀接近开关

结构形式

接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。圆柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。

接近开关接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

槽型光电开关接线
GAM2-8GM-D1液位开关

光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。

一般三极管作开关使用时，通常都用集电极作输出端。

一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。

特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠
GAM2-8GM-D1液位开关
