MV-BDP300 工业视觉自动化系统开发平台

BDP300是全新一代工业级机器视觉、自动化应用开发平台，拥有完整的机器视觉及工业自动化功能。

    中国机器视觉商城是经营机器视觉产品及自动化检测设备的专业网上商城，汇聚机器视觉行业各类产品及品牌，将为全球机器视觉用户及企业提供优质、放心、便捷的一站式采购服务。同时，中国机器视觉商城从行业出发，致力以完善的功能、个性化服务为机器视觉行业的广大用户提供全面、权威、专业的信息资讯与产品服务。中国机器视觉商城正以最真诚的服务、最具创新力的管理理念，立足中国、放眼全球，致力于为机器视觉供应商、采购商及各大行业用户搭建最具竞争力的电子商务平台。

1.产品介绍

BDP300是全新一代工业级机器视觉、自动化应用开发平台，拥有完整的机器视觉及工业自动化功能。在设计上充分考虑客户使用的便捷性，尺寸小、配件高质量、功能。旨在为客户提供、便捷、真实的工业级应用体验。根据教学、科研及项目的不同需求，可进行不同类型的应用及研究。

－工程项目测试

－教学及科研

－工业应用

​

全新一代的工业4.0开发平台

工程项目测试

BDP300是完整、真实可靠的工业级设备，配套有完整的视觉系统-工业相机、镜头、光源、视觉软件。充分考虑到不同工程项目的特性，采用通用型载具托盘设计,各类工件均可以通过托盘承载。在BDP300上可进行以下项目测试：

视觉检测	自动化控制
尺寸测量	上料、检测、下料逻辑控制应用
颜色检测	步进、伺服运动控制应用
缺陷检测	HMI、嵌入式组态软件控制应用
OCR

教学及科研

BDP300平台上可进行机器视觉、自动化控制、机械设计等方向的教学及科研工作，有助于科研成果产出。其包含以下技术教学点：

丰富的相机接口	双轨道环形流水线的控制应用
OpenCV、Matlab算法开发	PC与PLC串行通信
图像处理软件的应用	PLC与HMI的RS422通讯
PLC、HMI、MCGS嵌入式组态软件组合控制应用

2.组成及功能

BDP300平台由自动化控制系统、视觉系统两部分组成。

自动化控制系统

系统组成	系统功能
双皮带环形流水线	上料、检测、出料工位用于逻辑控制
通用型载具托盘	可以设置检测或装配工位、工位停留时间可调
模块机台	循环运动、可以重复验证

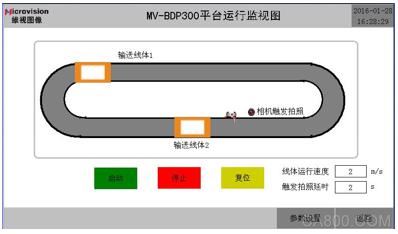

双侧导向装置	实时状态可视化显示
灵活的相机、光源安装	报警信息显示
暗室视觉检测工站	便捷的参数设置
多工位传感器	设备运行状态监视
HMI&PLC控制系统	报警记录追溯
	可扩展现场总线，实现多台分布式布局

视觉系统

组成：工业数字相机、工业镜头、工业LED光源、光源控制器、工业视觉控制器、MVIPS视觉软件

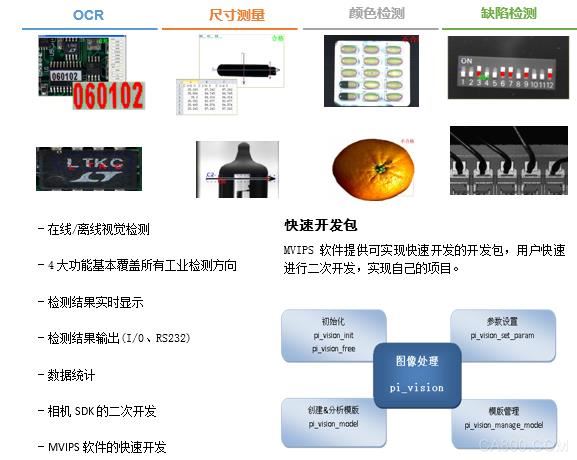

功能：MVIPS软件不单包含以下4大功能模块，还包含I/O、RS232通讯模块

3.扩展应用

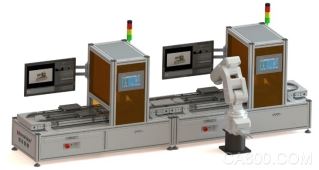

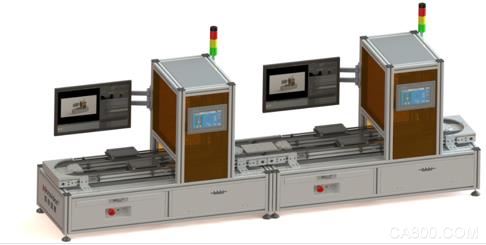

多机联动 – 您迈向工业4.0的阶梯

选配功能

MV-BDP300的结构设计、模块化，通过双向导向机构的组合，可轻松进行多机联动组合，很容易就能实现柔性生产线的功能。进一步，配合机器人等其他设备实现更复杂的功能*，向工业4.0进行迈进。

* 维视图像具有成熟的工业4.0方案及设备，可方便进行配套。

双视觉系统

选配功能

在现代的自动化生产检测系统中，往往会需要进行多工位、多内容的检测。MV-BDP300独特的双皮带设计，不仅可以形成环形流水线，还可配合双工位视觉系统进行双相机检测。

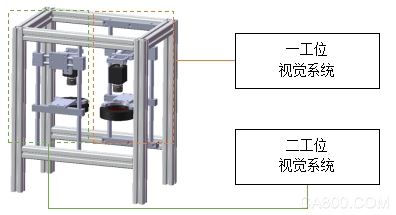

特别设计的安装机构，可以同时安装两套视觉系统。

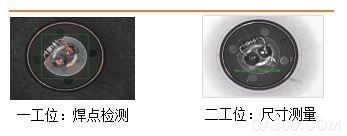

多工位检测的意义：

1.单个工位光学系统无法满足要求；

2.单个工位相机分辨率无法满足要求；

3.保证不同检测要求都能实现。

4.案例

5.技术资料

主要技术数据	配套资源
工业相机：GigE接口、120万CCD	MVIPS 软件
镜头：百万像素	视觉软件开发包
光源：机器视觉LED光源	使用手册
电源：220V AC/2./120W	培训资料
光电传感器	技术文档
PLC：16DI、16DO、高速脉冲、双通道	开发例程源码
HMI：7＂、Cortex-A8、2×COM
