不锈钢磁翻板液位计

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且

北京空港北光仪表有限公司是自动化仪器仪表专业研发制造生产厂，是主要从事流量计、液物位计、热工实验室校验仪器的研发、生产、销售和服务于一体的专业仪表制造商。经过多年不断的创新和发展，依托准确可靠的产品质量、独特新颖的产品技术、专业周到的售后服务得到了广大新老客户朋友的信任，特别是“金属管浮子流量计”以其多年的经验积累、优质的加工设备、技术的不断创新、新颖的结构外观、材质的多种选择、它自创立之日起得到了广大新老客户朋友的认可。

产品简介：

磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

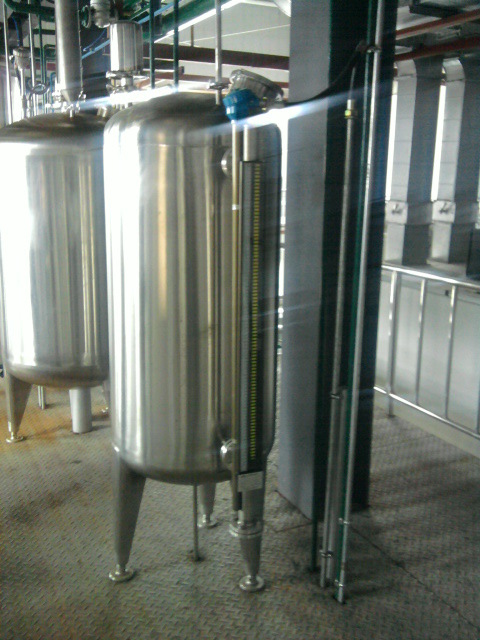

产品实拍：

产品参数：

商品特点：

结构简单，坚固。的技术，新颖的设计
抗压，指示部分和测量部分密封隔离
适合于恶劣的操作条件和环境条件
对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
大型刻度条，便于读数
具有 PTFE 衬里或硬塑料等不同类型
压力：标准型≥ 4.0MPa 的压力，中压型：6.4MPa，高压型：10.0MPa，16.0MPa
温度：标准型≤150℃， 中温型≤200℃，高温型≤450℃
可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
指示器可更换，增加限位开关和远传系统
远传电流输出：4~20mA

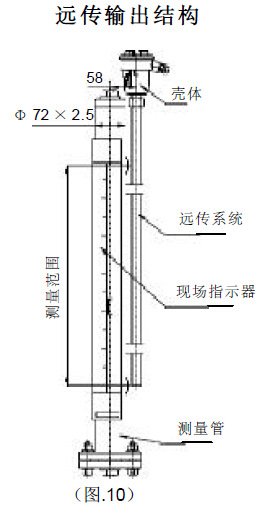

远距离数据传送系统：

除了就地指示器外， LM86还可以安装一个电远传系统。型号规格见型号代码。
电远传系统有安装在测量管上的远传结构构成。远传机构由电路、安装管、壳体构成，电路部分主要有簧片接触器和电
阻，当浮子在测量管中随液位变化时，浮子内磁系统会激励簧片接触器动作，从而使整串电阻器的阻值随液位的变化而变化。
电阻器被安装在连接壳体内的信号转换器转换为4-20mA的电流信号。如果两线制信号转换器直接与 14-36VDC相连，
LM86/Exi 和LM86/Exd 可以与电阻串联工作。 LM86/Exi 型必须配备安全栅。
LM86/Exi 同数字显示仪相连，液位就可以通过一个4 位数字的LED 显示器显示出来

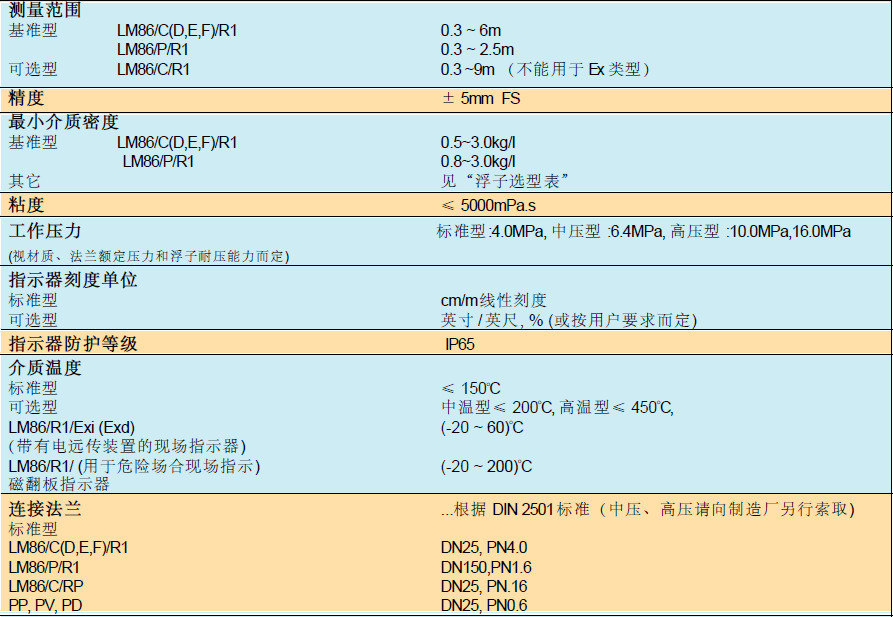

技术数据：




安装形式：

 1.磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；

 2.如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；

 3.磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；

 4.介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；

 5.使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

 6.打开底法兰，装入磁性浮子(注意：重端带磁性一端向上，不能倒装。)；

 7.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；

 8.应根据介质情况，不定期清洗主导管清除杂质；

 9.对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

 10.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

 11.当配有远传配套仪表时需做到如下几条：a)应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；b)远传配套仪表上感应面应面向和紧贴主导管；c)远传配套仪表零位应与液位计零位指示处在同一水平线上



 t12.15
