F56 标准金属管转子流量计

金属管浮子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动。浮子的位移量与流量的大小成比例，通过磁传动系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。

北京空港北光仪表有限公司是自动化仪器仪表专业研发制造生产厂，是主要从事流量计、液物位计、热工实验室校验仪器的研发、生产、销售和服务于一体的专业仪表制造商。经过多年不断的创新和发展，依托准确可靠的产品质量、独特新颖的产品技术、专业周到的售后服务得到了广大新老客户朋友的信任，特别是“金属管浮子流量计”以其多年的经验积累、优质的加工设备、技术的不断创新、新颖的结构外观、材质的多种选择、它自创立之日起得到了广大新老客户朋友的认可。

1.产品简介:

F56系列金属管浮子流量计所示，用于测量流经封闭管道中流体（液体、气体和蒸汽）的瞬时流量和累积流量的一种流量仪表，它可以就地指示和远传信号输出。
F56系列金属管浮子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动。浮子的位移量与流量的大小成比例，通过磁传动系统，以非接触方式，将浮子位移量传给指示器直接指示流量的大小。也可以配流量PCB板，输出二线制(4-20)mA信号、HART协议通讯，低流量和高流量报警。

2.工作原理：
F56系列流量计，如图2-1所示，由流量传感器和流量指示器两部分组成。浮子垂直安装在锥形测量管内，由于流体的作用它可以在锥形管中上下自由浮动。在浮子内部嵌有一个高性能磁钢，随着浮子的上下浮动，磁钢在其周围产生的磁场也发生变化。当流量趋于稳定，浮子处于动平衡时，其周围的磁场分布也达到固定。通过与锥形测量管机械连接的流量指示器，能将浮子的磁信号以非接触的形式传递出来，也就是说，指示器可以将流体的流量值以磁传递的方式进行检测和处理，终将流量的大小通过指针的指示，指示在指示器的刻度盘上，同时LCD也读出瞬时和累计流量数值，输出标准二线制(4-20)mA信号/HART协议。

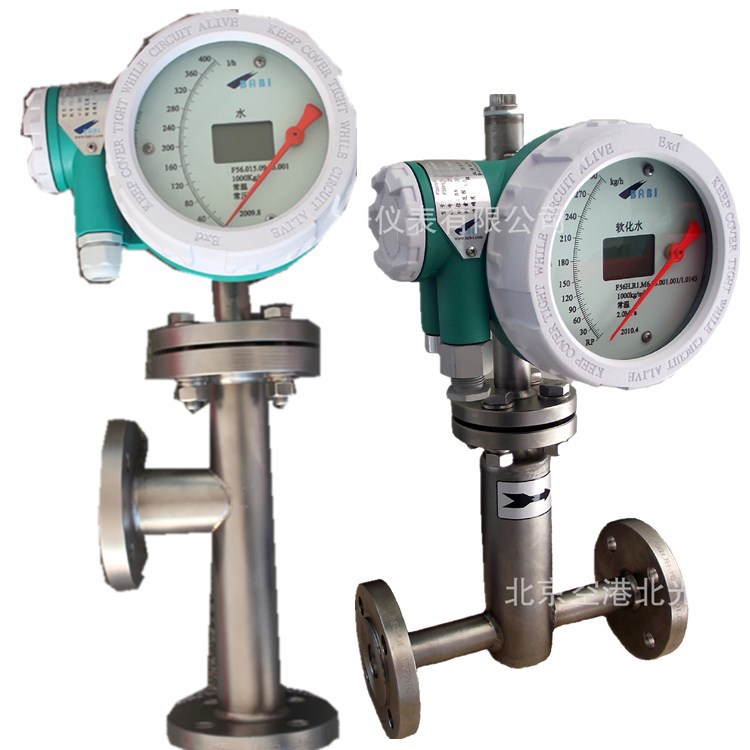

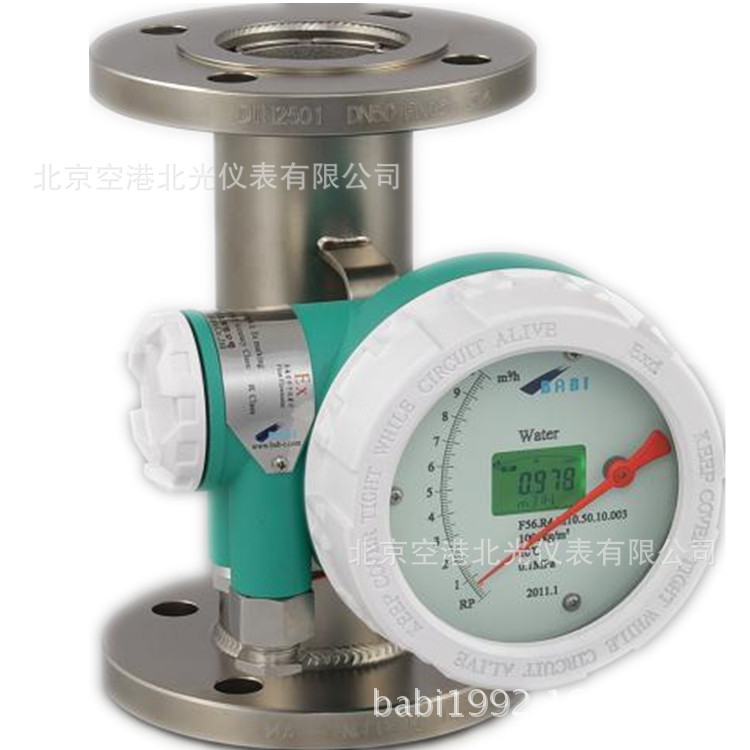

2.产品图片:

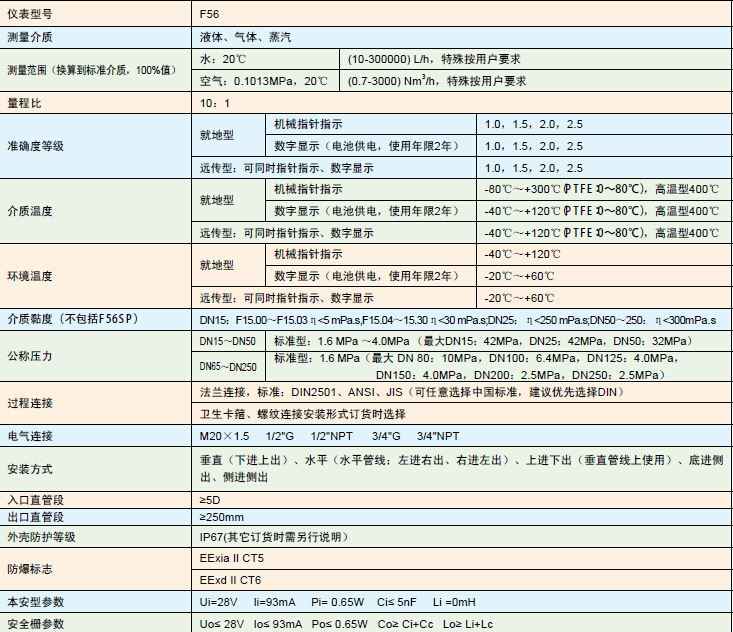

3.基本参数：

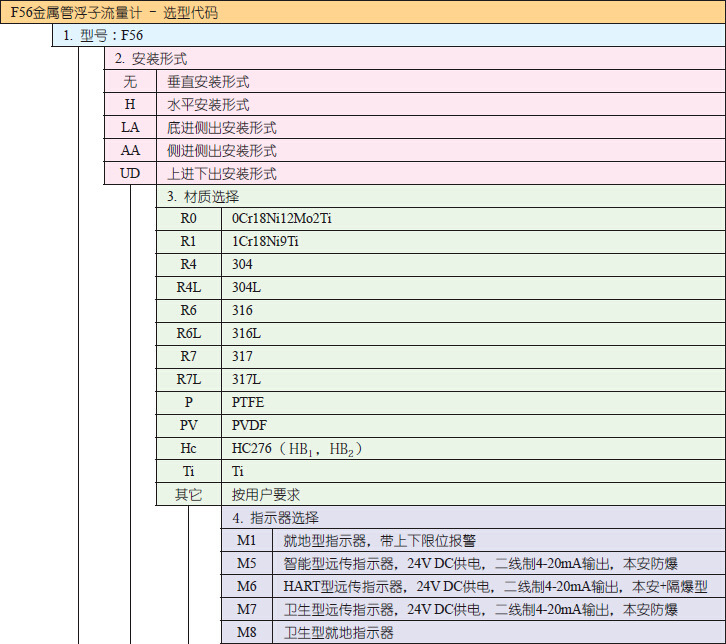

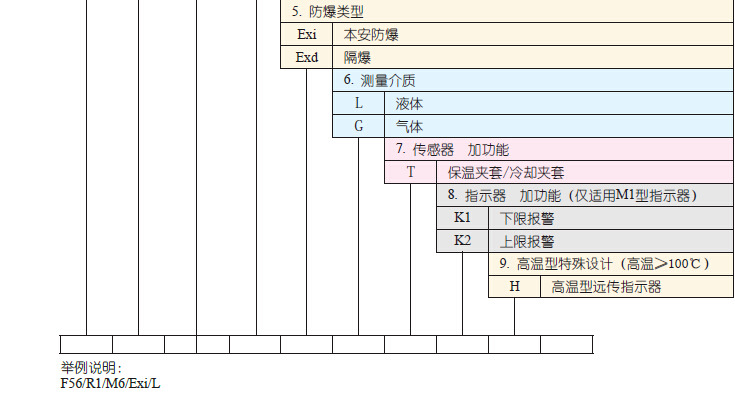

4.选型代码:

管道上的安装：

仪表安装在工艺管道之前，应拆卸所有包装并检查有没有运输损坏。仪表的上、下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰或螺纹匹配，仪表上游直管段长度应保证是仪表公称口径的5 倍，出口直管段为250mm（如下图）。仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的垂直度优于1%；如果是水平安装形式，应保证水平度和垂直度都优于1%。由于仪表的测量机构采用的是磁传递，所以，为了保证仪表的性能和准确度，其安装周围至少100mm 以内，不允许有铁磁性物质存在。测量气体的仪表，是在特殊压力下校准的，如果气体在仪表的出口直接排放到大气，将会在浮子处产生较大的压力损失，并引起数据失真，如果是这样的工况条件，应在仪表的出口安装一个阀门，以便能对所需流量值进行设定。当浮子上方维持标校压力时，气体将在阀门处膨胀。安装在管道中的仪表，不应受到应力的作用，仪表的出口和入口应有合适的管道支撑，可以使仪表处于zui小应力状态。安装PTFE（聚四氟乙烯）衬里的仪表时，要特别小心。即使处于低温，在压力的作用下，PTFE 也会变形，所以法兰螺母一定不要随意拧紧，以避免损坏PTFE 衬层。



我们的服务：

　　我们有的研发团队,我们还提供代工服务,帮助客户建立自己的声誉和在市场上更具竞争力。你的信任和支持让我们成功。我们将付出更多的努力不断提供的产品和服务。
