LW87C 磁浮球开关

1.产品简介:

液位开关主要由磁簧开关和浮子组成，浮子内有磁性材料，浮子随被测液位上下移动时，触动磁簧开关而检出液位位置。在密闭的非导性磁性管内安装有一个或多个干簧管，当环形磁铁靠近磁簧开关中心时，磁簧开关接点ON（接通），反之磁铁离开时磁簧管由ON（接通）变为OFF（断开）。

磁性浮球开关液位控制器本装置特别适用于冶金、化工、矿山、石油、纺织等工矿企业、地下工程、污水处理、液压油站以及含粘液物、废水池、含酸碱和含油的地下排水液位控制和报警。可为自来水厂、水塔、以及各大宾馆、饭店、住宅等高层建筑提供造价低廉、经济实惠的装置

原理：

液位上升或下降时，带动不锈钢磁性浮球的上下移动，浮球触发检测杆中的磁簧开关，发出信号。

特点：

性能可靠，寿命长。适用于顶部或底部安装

当浮球在液体浮力的作用下上下浮动时，接线盒内的磁簧开关（或微动开关）与臂端磁铁的相互作用而引起磁簧开关（或微动开关）动作。同时，并输出开（ON）关（OFF）的信号，供报警提示或远程控制使用。

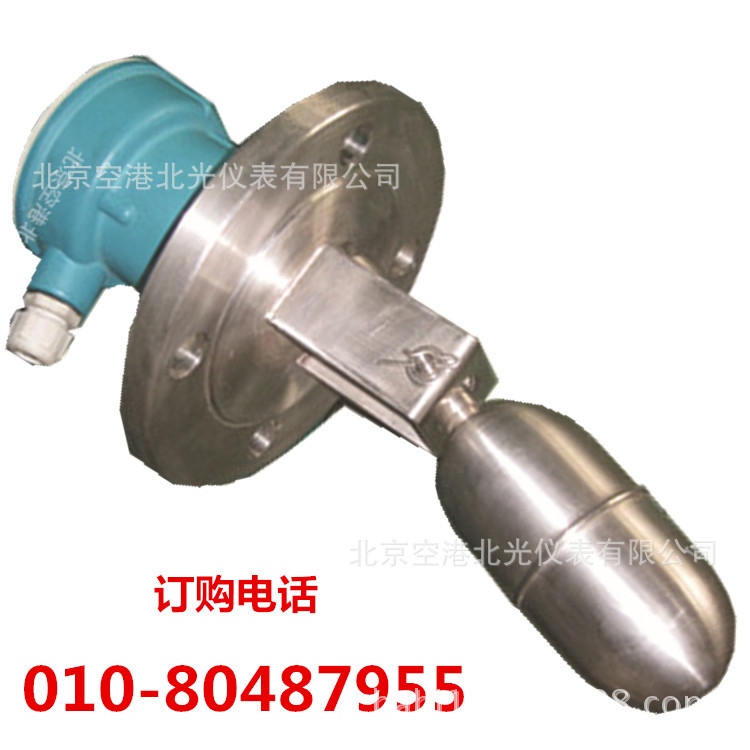

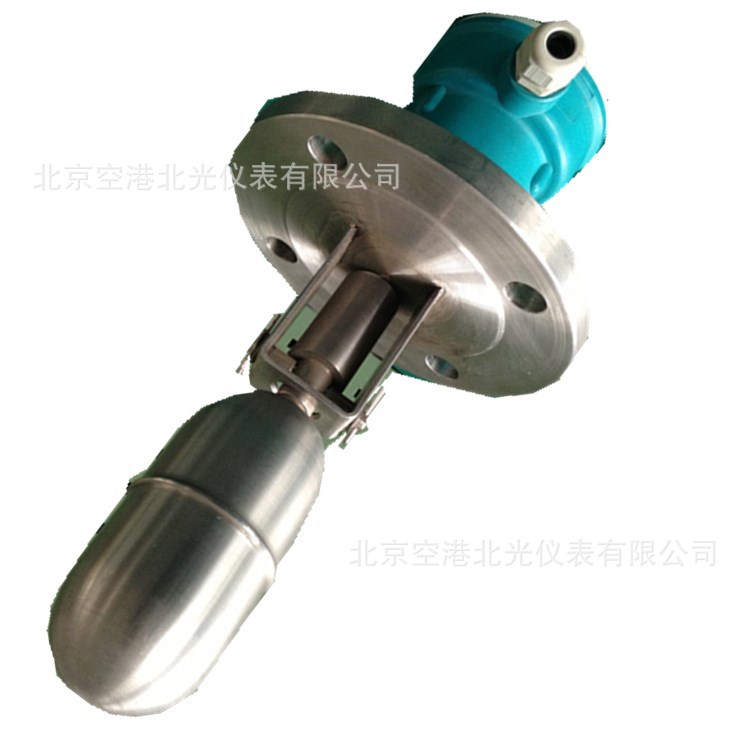

2.产品图片:

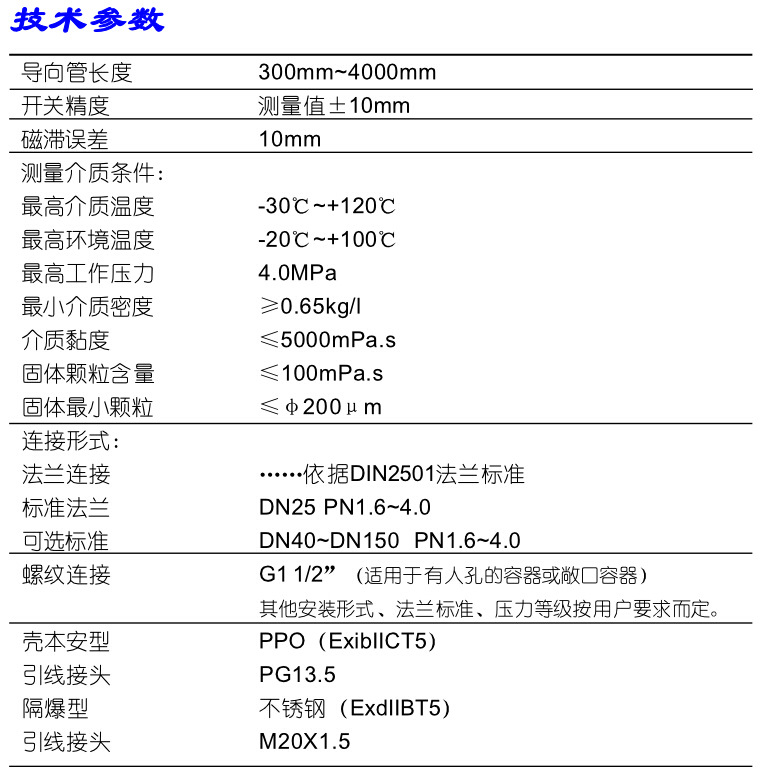

3基本参数：

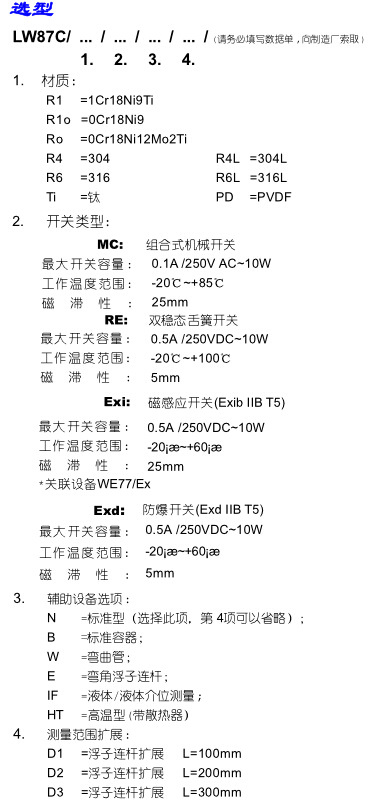

4.选型代码:


安装：

1、 安装应远离进（出）水口，以免水的波动造成误动作；

2、 安装在有搅拌的区域，可安装防波管或挡板； 3、 接线盒入线口需朝下；

4、 控制线路负载不能超负载使用（小于接点容量使用）；

5、 浮球及其连杆部分上下移动的角度（与水平线）为±14度，当浮球处于水平位置时开关动作；

6、 安装时需注意与之配合的连接管长度与孔径尺寸，以保证浮球的浮动范围。

注：浮球及连杆部分总长度允许有一定的误差。
