LM86 磁翻板液位计

1.产品简介:

        此款babi北光 LM86 液位计适用于开放或压力容器内的液位测量。基于它的特殊设计，这种仪表特别适用于在有浸蚀性的、有 害的或易燃性介质和恶劣的环境下使用。

现场液位指示不需要电源。这种仪表还可选择性地同时或分别安装电远传系统和限位开关。

 它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。配合传感器（磁簧开关）和电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的结合。

北光磁翻板液位计特点：

1、全量程测量无盲区，显示醒目，读数直观；
2、可用于各种塔、罐、槽、球形容器和锅炉等设备内介质的液位现场指示和检测；
3、现场指示部分不与测量介质直接接触，对高温、高压、有毒、有害、易燃易爆等介质，亦可方便准确测量控制；
4、配上液位控制器，可实现液位的控制、报警和连锁，并可将液位信号转换成4~20mA5标准信号，实现液位的远距离检测和控制；
5、多种材质SUS304、316、PP、PVC、PTFE，可适用不同介质需求

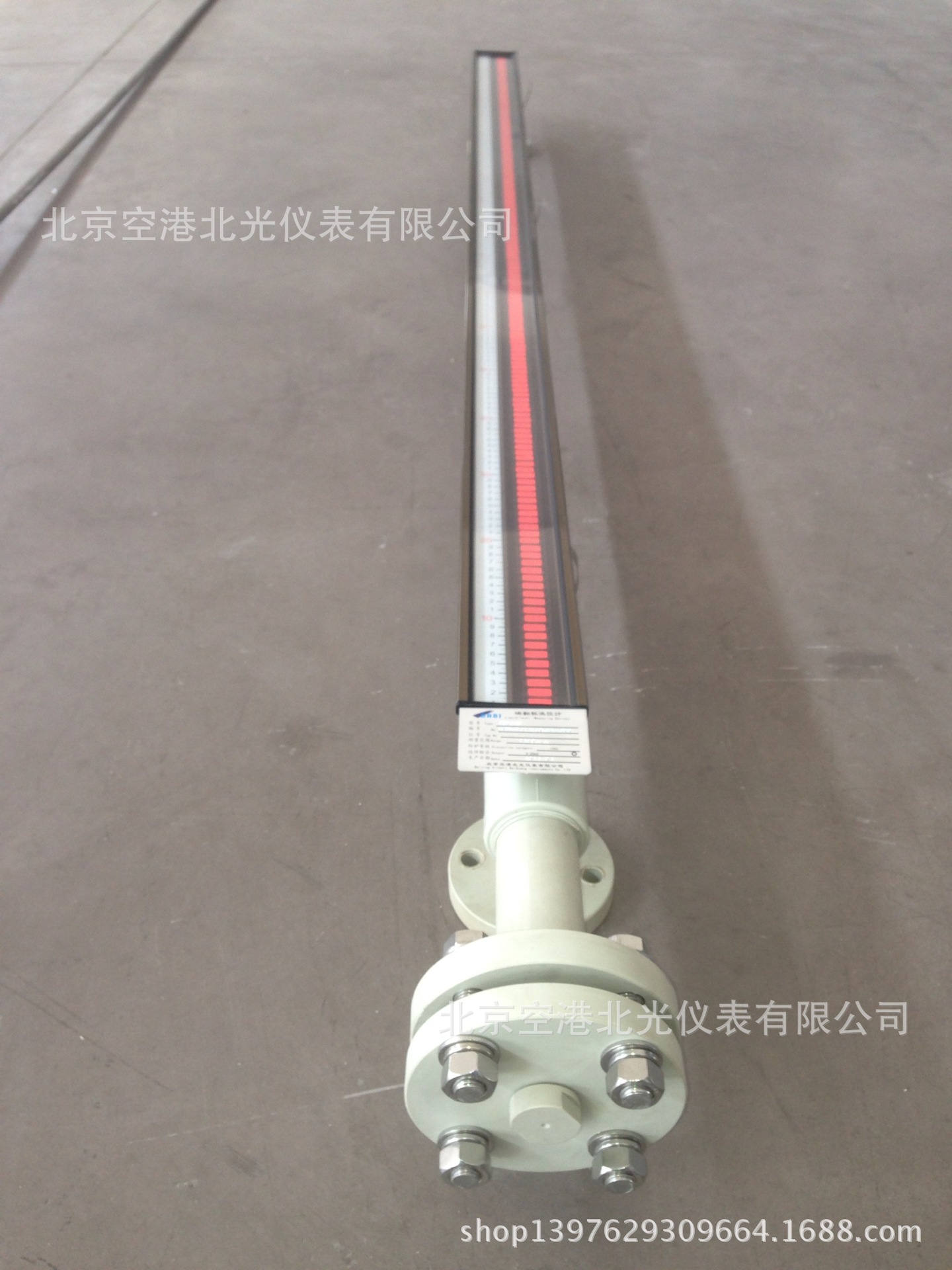

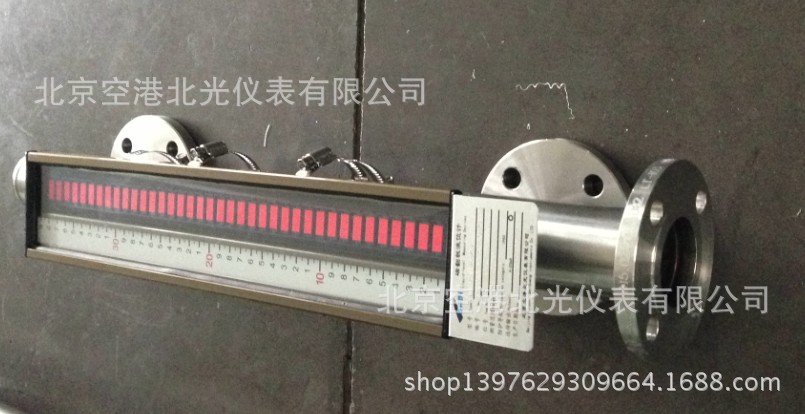

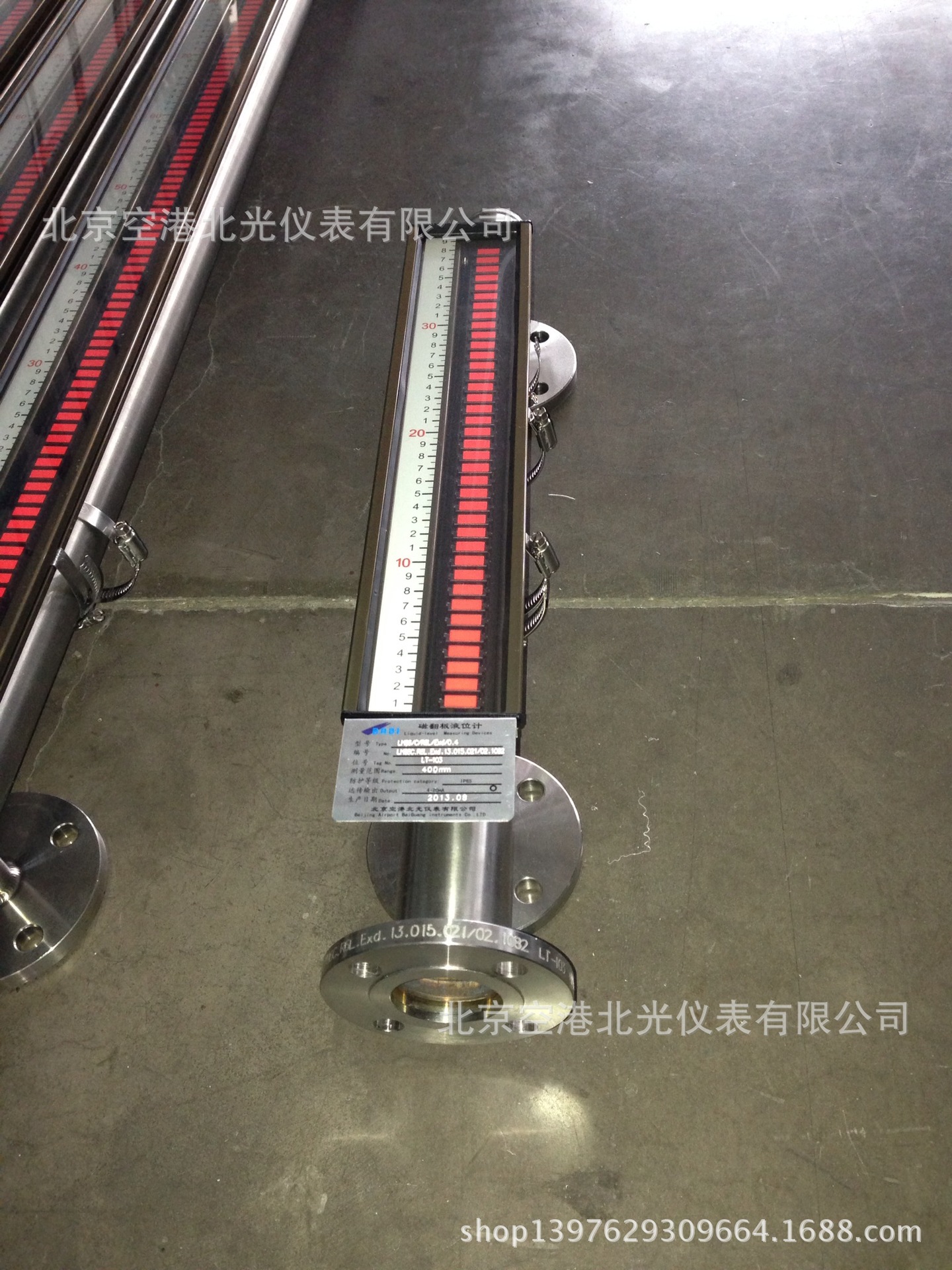

2.产品图片:

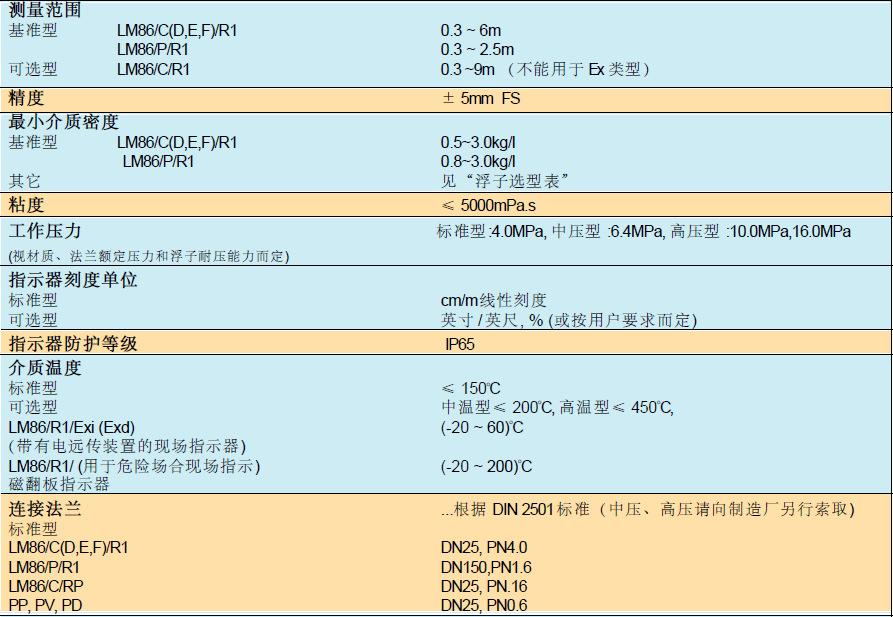

3基本参数：

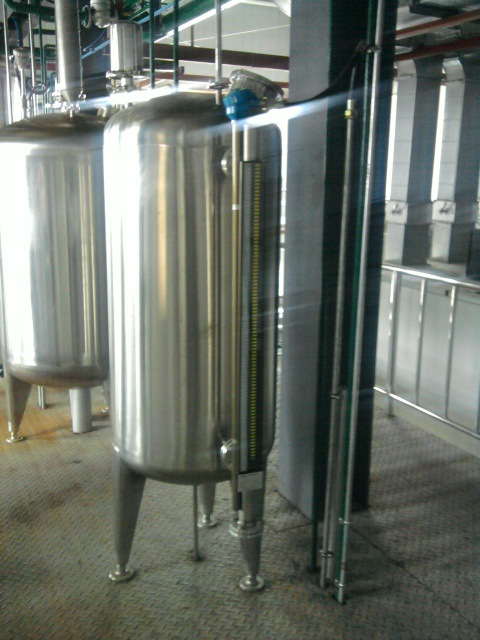

现场照片：

        babi北光磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。
