标准小型、中型、大型巴歇尔槽 巴歇尔槽

     上太仪表专业从事自动化仪器仪表的研发、生产及销售，拥有一支在流量测控领域有丰富经验的专家队伍。依托古都西安坚实的工业基础、强大的科研能力，汇集西部尖端人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品产品。

本公司的核心产品STF系列电子靶智能流量计,STE系列电磁流量计，STM系列明渠流量计，STZ系列转子流量计，便携式超声波流量计，100多种规格，广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域，适用煤气、蒸汽、氧气、氯气、压缩空气、原油、重油、沥青、石蜡、循环水、污水、酸、碱、醇、脂等介质的计量，产品以其性能稳定、可靠、简单易用而深受用户欢迎，为客户节约投资、提高生产效率。

 　 本公司下设生产部、研发部、销售部、售后服务部、财务部、行政部，大力实行企业标准化、制度化、规范化的管理。以严格的工艺管理、完善的质保体系和高效的管理体制为产品质量提供了可靠的保障。

上太仪表，立足西安，着眼世界，以一流的产品、一流的服务、一流的信誉，热忱与各界朋友竭诚合作，我们将不断努力进取以更高新的产品和更完善的服务回报社会的支持。


【公司网站】
【销售热线】
【联系地址】西安市西二环南段10号艺腾国际大厦8楼
【生产能力】年生产能力2万套
【售后承诺】产品从出厂之日起12月内出现非人为损坏质量问题，本公司负责包修、包换、包退，三包期外提供有偿终身维修服务。

供应巴歇尔槽，明渠流量计，西安流量计，西安上太仪表感谢您的关注，欢迎致电洽谈：

工业和公用事业常用测量污水的明渠流量仪表按测量原理大体可分为堰法和测流槽两种。我公司生产的STM系列明渠流量计具有同介质非接触测量，节省场地，工作可靠，量程比宽等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。

堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；但因水头压损，需要下游较畅通。测流槽式流量计的常用测流槽有多种形式。常用的是安装在矩形明渠的巴歇尔槽(ParshaII fIume,简称P槽)。

巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积；

【巴歇尔槽常用流量范围】
┌───────────────────────┐
│规格(喉道宽mm)│流量范围（T/h）
├───────────────────────┤
│小型1号(b=25)│0.32～20
├───────────────────────┤
│小型2号(b=51)│0.65～50
├───────────────────────┤
│小型3号(b=76)│2.77～115
├───────────────────────┤
│小型4号(b=152)│5.40～400
├───────────────────────┤
│小型5号(b=228│9.00～900
├───────────────────────┤
│标准7号(b=300)│12.6～1500
├───────────────────────┤
│标准8号(b=450)│16.2～2250
├───────────────────────┤
│标准9号(b=600)│45.0～3000
└───────────────────────┘

巴歇尔槽安装注意事项：

一步：巴歇尔槽放入明渠中，保持槽子水平，巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。


要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。
     （2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。
     （3)必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。
第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。

巴歇尔槽材质：不锈钢；玻璃钢；PVC；聚丙烯

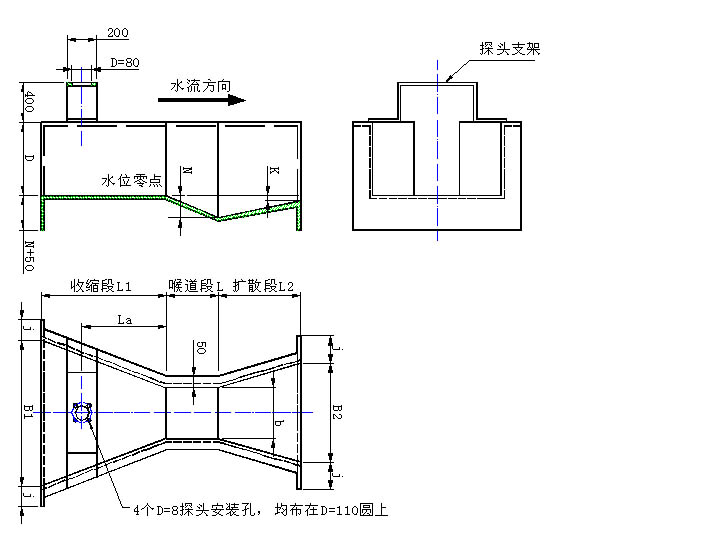

巴歇尔槽结构
