价格：电议
所在地：江苏
型号：CTS-1008 型
更新时间：2013-10-28
浏览次数：1012
公司地址：江苏省南京市
邓盼田(先生)
CTS-1008型超声探伤仪应用当今的模拟、数字电路技术，汇集“汕头超声”50年超声仪器设计、制造经验而研制的更新换代产品。仪器性能，功能齐全实用，体积小，重量仅1.4kg；能实现图像化的超声探伤，并配备多种接口，以满足用户的各种检测需求。仪器在实现超声探伤的同时，还能作为一台方波发生器使用。
| 主要特点： |
 的电路设计、高达640MHz的采样频率，640x480的显示分辨率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。 |
| 新开发的、采用业界的可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的匹配（能对无感线圈探头进行激励），见图(1)。对检测高衰减材料或厚工件具有佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。 |

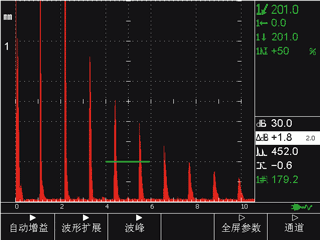

在此界面下，检测常用功能键被优取出来。
“自动增益”功能，用户随时将闸门内回波幅度调整到预设高度。
“波形扩展”功能，将闸门内波形扩展至全屏幕，以便看到波形细节及提高分辨力。
“波峰”功能，省去用户频繁移动闸门的苦恼，随时帮你智能寻找缺陷信息。
“全屏参数”功能，罗列检测过程中仪器当前参数，可浏览、可设置。
内置多种应用软件，覆盖检测的不同场合；内带“美国石油组织进行缺陷尺寸定量的推荐准则API 5UE”和“美国钢结构焊接规范焊缝分级AWS D1.1”功能软件，使检测更加得心应手。

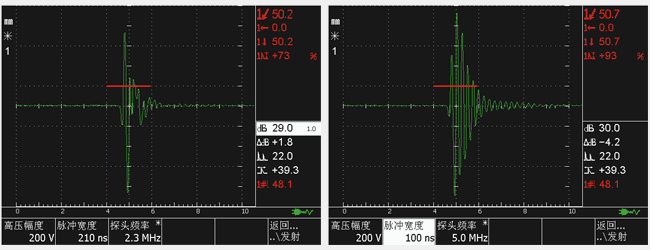

自动测试探头频率，智能优化方波宽度，实现探头、仪器和被测工件的匹配。

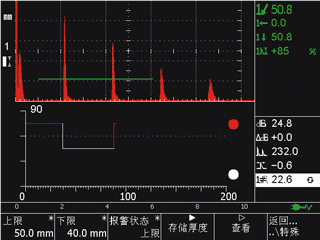

动态录像或短片回放，图像化厚度测量、报警和波形连续存储功能，提供多种波形测量模式，见图。
厚度测量模式可分为单探头和双探头方式，测量分辨率为0.1mm。
测量结果以图像化存储，可设置报警状态、可查看，多存储200点结果。
报警时闸门内波形颜色变化、DAC曲线报警采用不同颜色提示功能，见图。
人体工程学优化设计的结构和外观，实现了拥有5.7"显示屏、内含电池，仪器重量却小于1.4kg，在同行无出其右，操作和携带为便利。
主要技术性能：
|
发射脉冲 |
方波，发射电压25~250V连续可调，步进为25V。宽度30~1000ns连续可调，步进为5ns(特殊可为0.25ns)。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励。 |
|
工作方式 |
单、双 |
|
阻尼 |
400、80Ω |
|
工作频率 |
分宽带、窄带两档，宽带：0.5~20MHz，窄带：1~4MHz |
|
增益 |
0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 |
|
声速范围 |
1000～15000m/s ，连续可调，内置30个常用的材料声速值 |
|
检测范围 |
0.0～10000mm (钢纵波) ，连续可调，zui小步进值 0.1mm |
|
检波方式 |
正向、负向、全波、射频（RF） |
|
报警器 |
两路硬件驱动实时报警信号，可选：进波报警、失波报警、zui小厚度报警、DAC曲线报警，报警信号可选蜂鸣器（声）、发光二管（光）方式 |
|
显示屏 |
5.7"高分辨率TFT彩色液晶显示屏，点阵数640×480 |
|
脉冲移位 |
-7.5～3000μs |
|
探头零值 |
0～999.9μs |
|
脉冲重复频率 |
25～1000Hz，自动、手动两种调节方式 |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.1% |
|
灵敏度余量 |
≥63dB (200Φ2平底孔) |
|
分辨率 |
≥36dB |
|
动态范围 |
≥32dB |
|
抑制 |
(0～90)%，不影响线性与增益 |
|
RF输出阻抗 |
50Ω |
|
同步采集输出模式 |
集电开路（OC门） |
|
电噪电平 |
<10% |
|
接口 |
C6探头接口（可选为Q9接口） |
|
电源 |
大容量锂电池，无记忆效应，连续工作6小时以上； |
|
环境温度 |
-30～50℃ |
|
相对湿度 |
20％～95％RH |
|
重量 |
1.4kg(含电池) |
|
体积（高×宽×厚） |
240mm×172mm×44mm |
