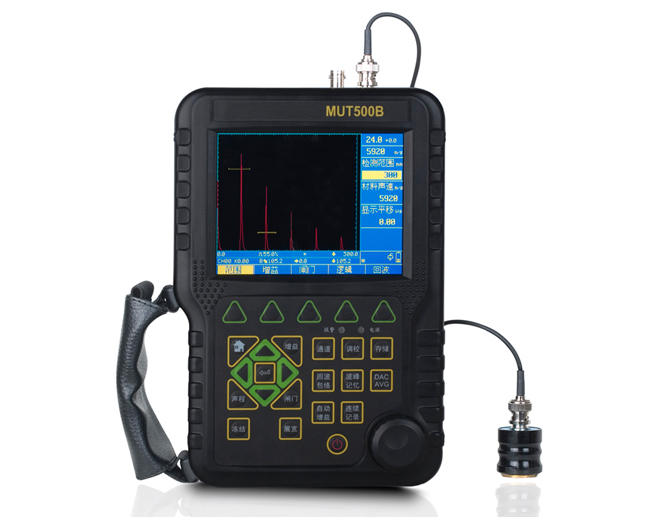

数字式超声波探伤仪 探伤仪

是一款便携式、数字式超声波探伤仪，它能够快速便捷、无损伤、精
确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。
既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢
铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用
于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。


　　功能特点
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，
技术。
全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可
自由设定。
高性能安保电池模块便于拆装，可以脱机充电，大容量高性能锂离子电
池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，
经久耐用，引导行业潮流。

主要技术参数
检测范围： (0~6000)mm
工作频率： (0.5~10)MHz
声速范围： (1000~9999)m/s
动态范围： ≥32dB
垂直线性误差：≤3%
水平线性误差：≤0.2%
分 辨 力： >40dB(5P14)
灵敏度余量： 60dB(深200mmФ2 平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤10%
探头类型： 单探头、双晶探头、穿透探头
闸 门： 进波门、失波门；单闸门读数、双闸门读数
报 警： 蜂鸣报警，LED 灯报警
电 源： 直流（DC）9V；锂电池连续工作6~8 小时以上
外型尺寸： 263×170×61(mm)
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。

放大接收
硬件实时采样：10 位AD 转换器，采样速度160MHz，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带（0.5~10）MHz，根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数
增益：总增益量110dB，设0、0.1dB、2dB、6dB 步进值，独特的全自动增
益调节及扫查增益功能，使探伤既快捷又准确。

探伤功能
波峰记忆：实时检索缺陷zui高波，记录缺陷zui大值
Φ值计算：直探头锻件探伤找准缺陷zui高波后自动计算、显示缺陷当量尺寸
缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置
缺陷定量：缺陷当量dB 值实时显示
缺陷定性：通过回波包络波形，方便人工经验判断
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG 曲线。
裂纹测高：利用端点衍射波自动测量、计算裂纹高度。
门内展宽：放大回波细节，便于回波分析
动态记录：检测实时动态记录波形，存储、回放
波形冻结：冻结屏幕上显示的波形，便于缺陷分析
B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。

发射脉冲
脉冲幅度：低、中、高分级选择，适用探头范围广
脉冲宽度：固定宽度，不可调。
探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
工作方式：单探头、双晶探头、穿透探伤

检测范围
零界面入射~6000mm(钢中、纵波)，可连续调节

闸门报警
门位、门宽、门高任意可调；B 闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED 灯(吵噪环境中LED 灯报警非常有效)报警及关闭。
数据存储
100 组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储1000 幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。

实时时钟
实时探伤日期、时间的跟踪记录，并记录存储。

通讯接口
USB2.0 高速通讯传输接口
电池模块
高容量锂电池模块，在线充电和脱机充电两种充电方式，方便探伤人员使用。
