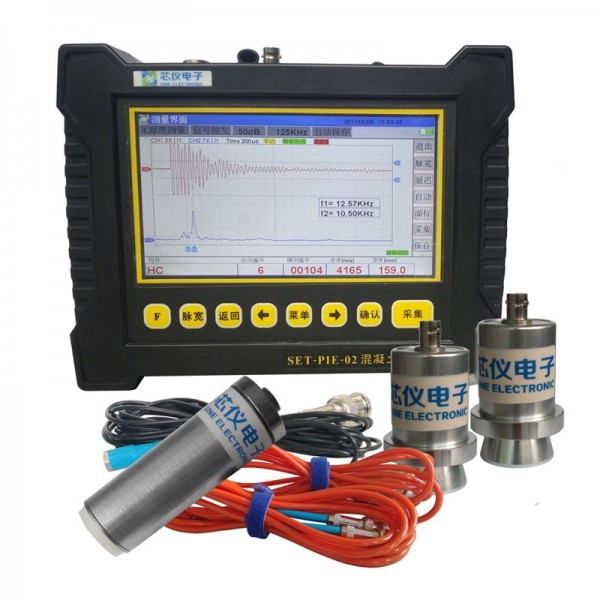

SET-PIE-02 混凝土测厚仪

SET-PIE-02混凝土测厚仪应用冲击回波检测仪技术，可实现对混凝土厚度的单面快速检测，其信号激发方式采用自动敲击方式，厚度测量精准可靠。被广泛应用于乡村公路路面、车间地坪等混凝土厚度检测。

      湖南芯仪电子科技有限公司致力于工程无损检测行业，是专业从事无损检测技术理论与方法研究、高端检测仪器设备研发、生产和销售的高科技企业。公司位于湖南省湘潭国家高新技术产业开发区，注册资金200万，属于认证的高新技术企业。

公司拥有一支实力雄厚的研发队伍，其中博士2名，硕士4名，并先后与中国计量学院、湖南大学、湘潭大学、湖南科技大学等多所高校建立了产学研合作关系。先后申请多项省级、市级科研项目，并逐步实现了多项科研成果转化。公司自主研制的扫描式冲击回波检测系统、钢管混凝土自动检测系统等多款先进检测设备，其性能达到国际先进水平，申请国家专利4项。目前，公司产品和服务主要涉及：
(1) 检测设备：扫描式冲击回波检测系统、扫描式钢管混凝土自动检测系统、预应力桥梁管道密实度检测仪、索力动测仪、锚杆质量检测仪、基桩检测仪、测井仪、通用声波仪、冲击回波仪等；
(2) 换能器与驱动电源：各类压电换能器、超磁致伸缩换能器、轮式换能器，大功率压电换能器、超磁致伸缩换能器驱动电源；
(3) 专业软件开发：声信号处理、成像软件、远程实时检测操控系统软件以及各类定制功能软件开发；
(4) 检测咨询服务：提供专业的检测解决方案、技术指导和培训。

    公司将“技术服务社会，科技成就未来”作为我们的最高宗旨；将“优质服务”、“技术领先”、“多元共享”、“高效执行”和“互信互助”作为我们的核心经营理念。未来，我们将本着“创新、团结、努力、务实”的精神与态度，为客户提供更加优质的产品与服务

SET-PIE-02混凝土测厚仪应用冲击回波检测仪技术，可实现对混凝土厚度的单面快速检测，其信号激发方式采用自动敲击方式，厚度测量可靠。混凝土测厚仪被广泛应用于乡村公路路面、车间地坪等混凝土厚度检测；混凝土测厚仪还可用于楼板厚度测试。



应用范围

■ 混凝土路面、机场跑道厚度检测

■ 公路边坡、隧道衬砌、水库堤坝、水渠底板等混凝土厚度检测

■ 桥梁梁板、混凝土挡土墙、保温双层剪力墙厚度检测

■ 车间、操场等地坪混凝土厚度检测

■ 隧道衬砌厚度检测



性能特点

■ 厚度单面检测，测量误差不超±3%

■ 信号自动激发方式，信号稳定

■ 内置8.0 Ah锂电，工作时长超10 h

■ 自动化分析软件，测试报告自动输出



依据标准

1. 冲击回波法检测混凝土缺陷技术规程 —— JGJT 411-2017

2. 冲击回波法检测混凝土厚度和内部缺陷技术规程 —— DBJ/T13-208-2015

3. 水工混凝土建筑物缺陷检测和评估技术规程 —— DL/T 5251-2010

4. Test Method for Measuring the P-Wave Speed and the Thick - ness of Concrete Plates using the Impact-Echo Method —— ASTM-C1383-98, 1998

5. 超声法检测混凝土缺陷技术规程 —— CESC21-2000



性能参数

操作系统：嵌入式系统

控制系统：MCU

操作模式：按键/触摸

显示模式：7”TFT高亮真彩液晶

通道数量：1发射2接收

检测方式：自动信号激发

供电模式：8.0 Ah，工作时长≥ 10h

测试厚度：10 ~120 cm

测试精度：幅度精度优于0.1%，频率精度优于0.1%

测量误差：≤ ±3%

测试方式：手动/自动

输入信号：机械振动

传 感 器：加速度，20 K

缓      存：256 K

存储介质：1 GB存储卡，3万测点

声时精度：0.8 μs

采样频率：2.5 KHz ~ 1.25 MHz共9档

放大增益：50 ~ 92 dB 共8档可调

发射脉宽：1 ~ 250 μs 连续可调

工作环境：温度 －10 ~ 50 °C，湿度 < 90% RH

主机尺寸：236 ×85 ×69 mm

主机重量：1.5 Kg

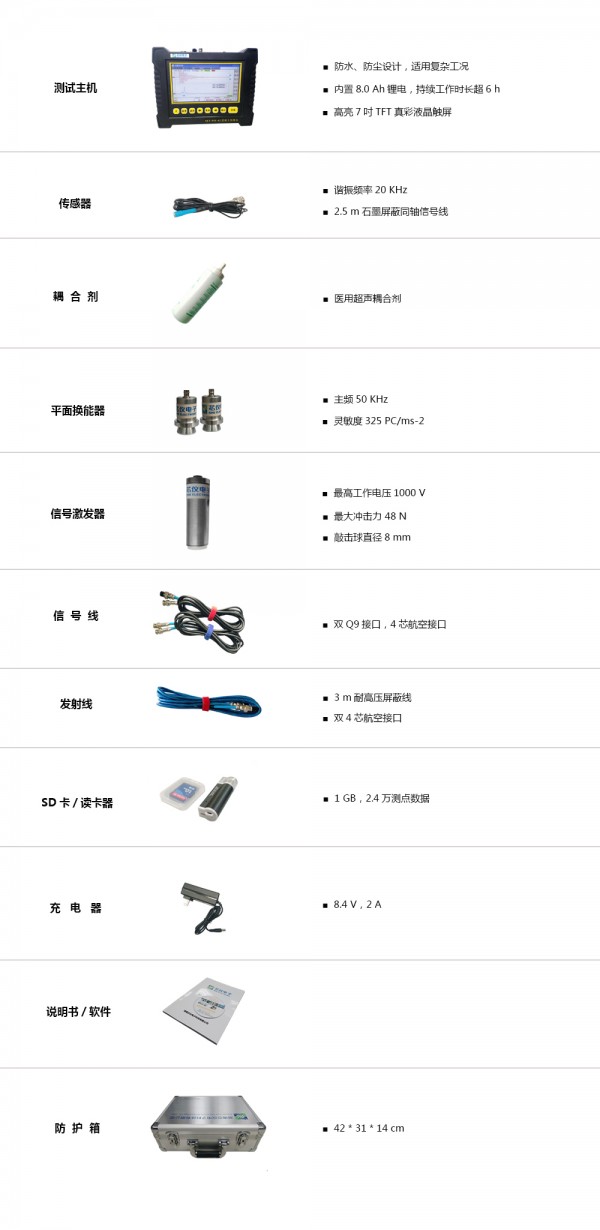

基本配置
