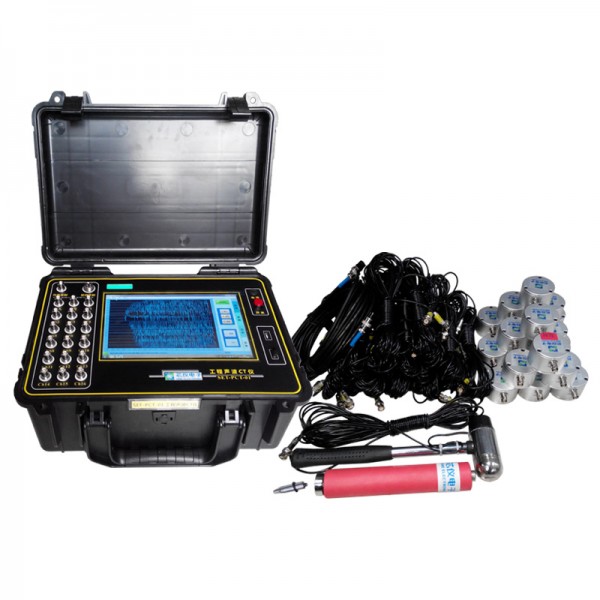

SET-PCT-01 工程声波CT仪

SET-PCT-01工程声波CT仪应用先进的CT层析成像算法，可实现ART / SIRT / BPT三类成像，快速获取结构内部缺陷状态，主要应用于桥梁梁板、桥墩、大坝等大体积混凝土结构内部缺陷检测

      湖南芯仪电子科技有限公司致力于工程无损检测行业，是专业从事无损检测技术理论与方法研究、高端检测仪器设备研发、生产和销售的高科技企业。公司位于湖南省湘潭国家高新技术产业开发区，注册资金200万，属于认证的高新技术企业。

公司拥有一支实力雄厚的研发队伍，其中博士2名，硕士4名，并先后与中国计量学院、湖南大学、湘潭大学、湖南科技大学等多所高校建立了产学研合作关系。先后申请多项省级、市级科研项目，并逐步实现了多项科研成果转化。公司自主研制的扫描式冲击回波检测系统、钢管混凝土自动检测系统等多款先进检测设备，其性能达到国际先进水平，申请国家专利4项。目前，公司产品和服务主要涉及：
(1) 检测设备：扫描式冲击回波检测系统、扫描式钢管混凝土自动检测系统、预应力桥梁管道密实度检测仪、索力动测仪、锚杆质量检测仪、基桩检测仪、测井仪、通用声波仪、冲击回波仪等；
(2) 换能器与驱动电源：各类压电换能器、超磁致伸缩换能器、轮式换能器，大功率压电换能器、超磁致伸缩换能器驱动电源；
(3) 专业软件开发：声信号处理、成像软件、远程实时检测操控系统软件以及各类定制功能软件开发；
(4) 检测咨询服务：提供专业的检测解决方案、技术指导和培训。

    公司将“技术服务社会，科技成就未来”作为我们的最高宗旨；将“优质服务”、“技术领先”、“多元共享”、“高效执行”和“互信互助”作为我们的核心经营理念。未来，我们将本着“创新、团结、努力、务实”的精神与态度，为客户提供更加优质的产品与服务

SET-PCT-01工程声波CT仪是一款的混凝土结构构件内部缺陷检测仪器，仪器以的ART成像技术和SIRT成像技术为基础，基于WINDOWS系统环境开发。SET-PCT-01工程声波CT仪可实现多通道信号连续采集，。仪器检测精度高，色谱成像，检测结果直观。SET-PCT-01工程声波CT仪配置软件由公司开发，操作方便、快捷，能够快速实现两类成像技术的数据处理并显示结果。仪器可自动生成检测报告输出、打印，检测效率高。

应用范围

■ 混凝土结构内部缺陷层析成像检测

■ 梁板、桥墩等结构内部缺陷检测

■ 大块状岩石等非金属材料缺陷检测



性能特点

■ 发射、接收通道完全同步采集

■ 压电、超磁两类发射源可用

■ 三类ART/BPT/SIRT成像算法选择

■ 透射测试厚度超20 m



依据标准

1. 超声法检测混凝土缺陷 —— CECS 21 : 2000

2. 超声回弹综合法检测混凝土强度技术规程 —— CECS02-2005

3. 铁路工程结构混凝土强度检测规程 —— TB 10426-2004

4. 岩土工程勘察规范 —— GB50021-2001



性能参数

操作系统：Windows 7

控制系统：工业级工控机

操作方式：按键/触摸

显示方式：10.4 吋真彩液晶

通道数量：18 通道(1压电/1超磁发射；16接收通道)

电      源：32Ah可充锂电，电源适配器

主机尺寸：395×296×186 mm

主机重量：6.0 Kg

发射方式：超磁、压电发射两用

脉冲电压：1000V

发射脉宽：1 ~ 500 μs可调

存储方式：32 G硬盘

缓      存：256 K×4 即64K×16通道

通信方式：USB

通信速度：1 MB/s

重建算法：BPT/ART/SIRT三类

算法模型：直线模型/弯曲模型

垂直分辨率：16 Bit

时间分辨率：0.05 μs

测试范围：0.1 ~ 6553.5 μs

灵  敏  度：< 10 μV

输入阻抗：电荷型输入

采样频率：250 KHz ~ 20 MHz

采样字节：1 ~ 64 K连续可调

放大倍数：50 ~ 92 dB

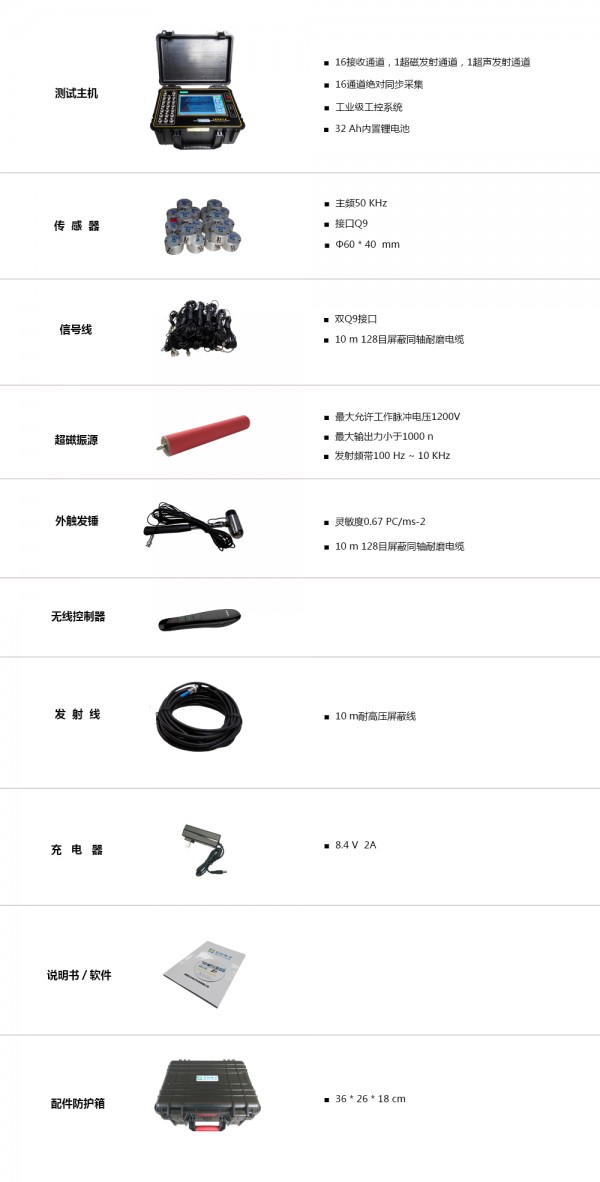

基本配置
