NHR-1100 温度显示仪/压力控制仪

NHR-1100系列简易型单回路数字显示控制仪

概述：NHR-1100系列简易测量显示控制仪采用模块化结构方案，结构简单、操作方便、高，适用于塑料、食品、包装机械等行业。
★单路输入，双屏LED数码显示。
★具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3%。
★热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
★具备上下限报警功能，带LED报警灯指示。
★具有电压、电流变送输出信号可选。
★支持RS485串行接口，采用标准MODBUS RTU通讯协议。
★带DC24V馈电输出，为现场变送器配电。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
★具备多种外形尺寸及样式供用户选择。
★参数设定密码锁定，参数设置断电保存。

①规格尺寸

②输入分度号

代码

宽*高*深

代码

分度号（测量范围）

A
B
C
D
E
F
H

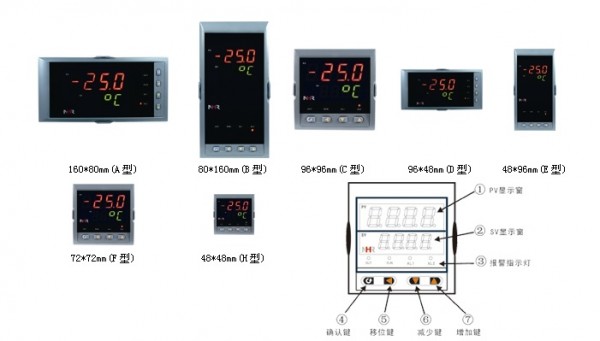

160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式）

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55

热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～500Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
内部保留
内部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
内部保留
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换

③输出（OUT）

代码

输出类型（负载电阻RL）

X
0
1
2
3
4
D1

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS-485通迅接口（Modbus）

④报警（继电器触点输出）

代码

报警限数

X
1
2

无输出
1限报警
2限报警

⑤馈电输出

代码

馈电输出（输出电压）

X
P

无输出
馈电输出
如“P（24）”表示馈电输出24V。

⑥供电电源

代码

电压范围

A
D

AC/DC100～240(AC/50-60Hz)
DC 20～29V

⑦备注

无备注可省略
