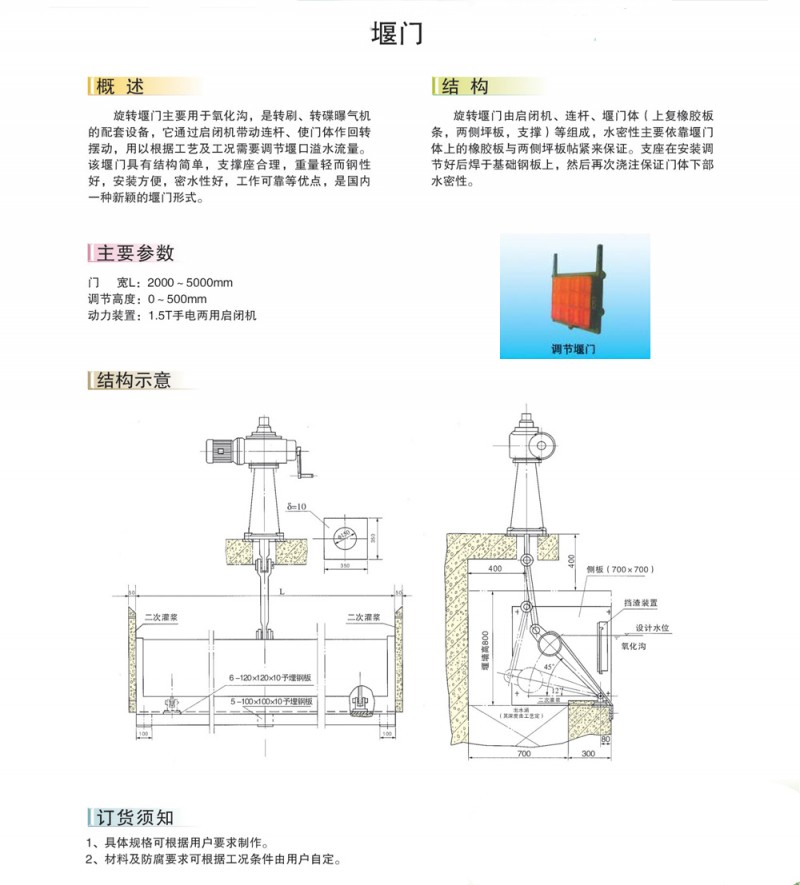

DY 调节堰门

新河县前进水工机械厂是螺杆式启闭机、固定卷扬式启闭机、移动式启闭机、（球墨）铸铁闸门、铸钢闸门、钢制闸门、不锈钢闸门、玻璃钢拍门、清污机、格栅等水利机械和止水橡胶的专业生产制造厂家，并可满足用户特殊技术要求的设计制造。我厂始终坚持“依法经营、诚信服务、质量第一、顾客至上”的宗旨，建立了完善的质量保证体系。

新河县前进水工机械厂位于董振堂将军的故乡河北省新河县，是一家高科技民营企业。公司成立于70年代初期，主要从事“前进”牌水工产品的制造和研发，现有员工228人，各类高、中级专业工程技术人员近30人，技术生产工人180多人。公司占地面积14674平方米。公司拥有车、钳、刨、铣、冷作、钣金、铸造等，工种齐全，加工能力和技术力量雄厚，并具备理化测试手段与仪器设备，销售网点遍布全国。
      多年来我厂以优良的产品质量和合理的产品价格，在全国的水利水电工程建设项目中多次中标，为水利水电建设做出了卓越的贡献。

：400-0319-516（） 移动：郎占勇 邢台市新河县前进水工机械厂主页：http://www.hbqianjin.com

1、 在安装各种型号的闸门、堰门过程中，先应对闸门、堰门安装处的土建尺寸按图进行验收，如不符合安装及图纸设计要求，则应对土建进行修整，以满足设备安装要求。 2、 在安装时先将闸门（堰门）安全起吊放至安装位置上，再进行闸门（堰门）就位校正，要求如下：闸门（垂直升降堰门）门框导轨铅垂线偏差不大于1/1000mm，闸门（垂直升降堰门）水平度偏差不大于1/500mm；旋转堰门的侧板铅垂线偏差不大于1/1000mm，堰板水平度偏差不大于1/500mm。校正结束后，将基础螺栓与预埋板焊接，焊接焊缝应无虚焊、漏焊、焊缝高度8～10毫米，或采用膨胀螺栓固定。 3、 大型闸门（堰门）在安装时：门框上部横向螺栓不得高于门框密封面，当其高于密封面时，必须予以切割，否则会造成闸门门板的铜密封面损坏，及不能提升门板。连接上部副导轨时，必须保证副导轨上的铜条与门框上的铜条在同一平面上，不得高于或低于门框铜条，侧面导向槽也应与门框导向槽垂直对齐；在连接副导轨时，副导轨下部与门框同宽，上部稍大于下部导向的2～4毫米，两导向不得同向倾斜或者歪斜，以确保闸板上下运行灵活自如。 4、 安装丝杆和启闭机时应注意：丝杆与启闭机垂直度偏差不大于1/1000mm。启闭机底板水平度偏差不大于1/500，确保丝杆与启闭机输出孔同轴度偏差不大于2mm，调整结束后将启闭机底板于平台预埋钢板焊固。 5、 以上部件安装结束后，在二次浇筑之前，必须对门框与门板得密封面间隙进行调整。间隙调整要求按建设部行业标准进行验收。验收范围在0.08mm～0.10mm范围以内即可。 6、调整间隙方法如下： A：闸门（堰门）安装以后，在门框反面用塞尺进行检查，如达不到要求应在闸门（堰门）正面松开相应部位的基础螺栓之螺母，然后用斜铁在门框与土建之间进行调整。 B：如在楔块间隙偏大，在闸门正面把楔块再做进一步调整，直至符合标准要求为止。 7、 待以上工作全部结束后，方可进行二次浇注，二次浇注必须密实无渗漏、门框与土建处浇足抹平。在二次浇注结束后，应将砂浆溅入门板与门框密封面上的砂浆清理干净，以确保闸门密封效果。 等以上工作全部完工并在二次浇注混凝土凝固后，方可进行通电调试。 另安装时不要将门体互换，由于闸门（堰门）在出厂前均经过配对铲削碾磨，以确保闸门（堰门）的密封性能。

堰门零部件材质及标准

堰门调试 闸门的调试根据所配启闭机的不同而有所不同。 手动启闭机调试时仅需将闸门（堰门）开启（关闭）到位后调整限位螺母并固定。 手电两用启闭机在调试过程前，应根据电动装置电器原理图进行正确接线，然后按以下步骤进行： 1、将门板手动开启至中心位置，接通电源； 2、用点动按钮启闭闸门确定电机的正反转是否与闸门（堰门）的开启关闭状态相一致； 3、按照电动装置说明书进行上下行程限位调试工作； 4、调试结束后应进行一次点动状态下的启闭试验，以验证上下行程的可靠性。四、使用与维护 1、手动闸门（堰门）启闭时用力要均匀，当手感启闭力增大时说明闸门（堰门）已关闭或全开或异物卡阻，当有异物卡阻时应及时排除，以免损伤设备。 2、手电两用启闭闸门（堰门），当需手动启闭时应将手、电切换手柄切换至手动位置；电动时切换手柄会自动复位。 3、当进行线路检修涉及电源相位改变时，应对启闭机按第三章“调试”要求及步骤（1、2）进行相位确认，以确保闸门（堰门）的正常运行。 4、设备运行后，对手动启闭机轴承、传动螺母、螺杆等部件每季度至少加注一次润滑脂。电动启闭机应按其使用说明书的要求加注润滑油。

堰门密封面间隙试验
　　 门板与门框的密封结合面，必须清除外来杂物和油污。将门板插入导轨内，在门板上无外加荷载下，用塞尺沿密封结测量间隙，其值不大于0.08mm。
堰门装配试验
　　 将门板插入导轨内，做全程往复移动，检查门板在移动过程中位置及间隙，用钢尺和塞尺等工具分别进行测量，其值应符合规定。堰门泄漏试验
　　 密封面应清除所有污物。不准在密封面上涂抹油脂。应在生产厂内或与订货单位协商，在现场安装完毕后进行泄漏试验，采用计量器具（量筒、计时表）检测密封面泄漏量应不大于1.25L/min/m（密封长度）。

可调节堰门涂漆防腐
1.在涂漆前应进行喷砂除锈，去除毛刺、氧化皮、锈斑、粘砂和油污等脏物，并将浇口、冒口、多肉和锐边等铲平，保持表面平整光洁。涂装物体表面技术要求应符合YB3211中的规定。
2.可调式堰门非工作接触面不得有起泡、剥落、皱纹和流挂等缺陷。
3.当可调式堰门用于给水工程时，应采用耐腐蚀涂料涂装。漆膜厚度水上部分应不低于150～200µm。水下部分应不低于200～300µm。

堰门贮存
　　 a.产品应保存在通风的库房内；
　　 b.产品不应挤压叠放。
