雷迪DM2埋地管道防腐层检测系统

雷迪DM2埋地管道防腐层检测系统用途及特点

雷迪DM2埋地管道防腐层检测系统防腐层缺陷点定位和缘性能评估
查找管道搭接点,诊断阴保护系统故障
重要管道防腐层的定期检测和安全评价
长输油气管线的路径定位和深度测量
各类新铺设管道的防腐层施工质量验收
可同时进行电流梯度和数字ACVG测量
现场实时显示管道电流曲线、ACVG曲线
高清彩色显示、大功率发射、双电源供电
独有3Hz超低频电流测量，兼容4Hz信号
接收机可存储多达2000组检测数据
埋地管道防腐层检测系统PDM 简介
PDM防腐层检测系统用于在非开挖条件下，采用交变电流梯度法和ACVG测量技术，对埋地管道防腐层进行缘性能评估和缺陷点定位。应用PDM可及时发现并修复管道的防腐层缺陷，杜腐蚀泄漏隐患，保证管道安全运行。
雷迪埋地管道防腐层检测系统通过GPS自动测量点距。能够传输并存储检测数据，结合德哥投资公司研发的埋地管道防腐层检测数据处理软件ESTEC xp (原GDFFW)，能够计算缘电阻Rg以及自动生成检测报告，实现了管道防腐层检测内外业一体化，节省了数据分析时间，大提高了防腐层检测效率。
现场测绘功能

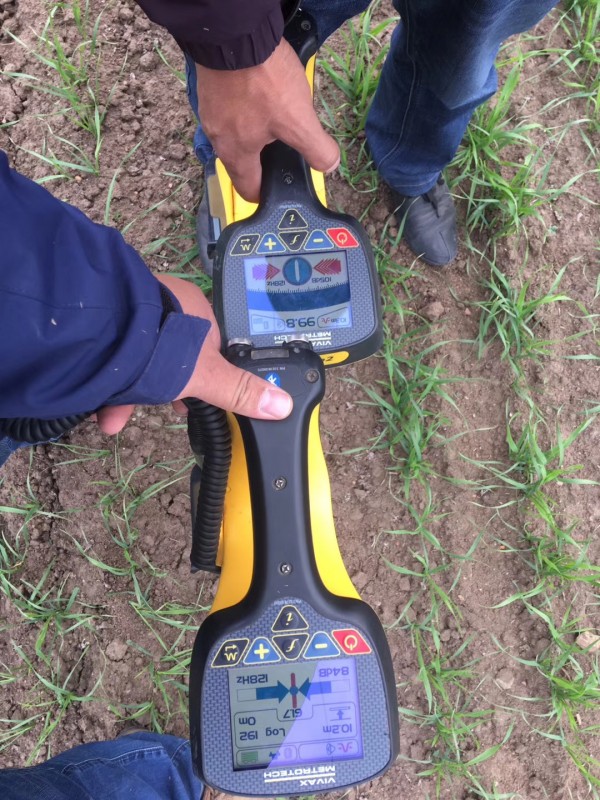

雷迪DM2埋地管道防腐层检测系统PDM接收机在现场电流测量数据的同时，实时绘制电流曲线图，帮助检测人员进行现场分析，及时发现缺陷点，
快速定位破损点。
在进行A字架测量时，接收机亦可现场显示ACVG曲线图，直观地反映跨步电压变化，便于现场快速发现及定位防腐层缺陷点。

海南德哥投资有限公司结合多年埋地管道外腐蚀检测经验，基于“交变电流梯度法”，开发的知识产权的埋地管道防腐层检测数据处理软件GDFFW已纳入石油天然气《SY/T5918-2004埋地钢质管道外防腐层修复技术规范》标准（附录B）。经过十余年的不断完善，现已升级为ESTEC xp 8.0,可分段计算出管道防腐层缘电阻Rg，评估出防腐层状况等级，其评价结果同样适用于《CJJ95- 2003城镇燃气埋地钢质管道防腐蚀控制技术规程》标准。
技术参数

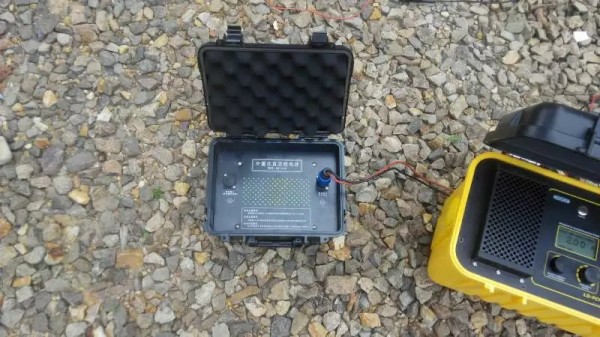

PDM发射机
输出信号：混频电流信号
输出方式：直连方式输出，自动阻抗匹配
输出频率：单频信号/双频信号/三频信号
兼容同类产品频率
输出功率：zui大为150W
输出电流：zui大为3A
电 源：100-240V交流电源
12-60V直流电源
20-60V阴保整流电源
尺 寸: 48×43×29cm
重 量：12Kg
工作温度：-20℃—+50℃
防水标准：IP54
质量标准：CE,FCC PDM接收机
测量精度：定位及测深≤±2.5%
电流测量≤±2.5%
缺陷点定位≤±5cm
测深范围：0—20m
彩屏显示：电流强度，电流方向，埋深，电距，电流曲线，跨步电压曲线，缺陷点方向，信号强度%，导向指针，管线左右方向，接收模式，扬声器音量，电池电量等
软件升级：升级至新版本
显示屏： TFT真彩显示屏
电 源：充电电池，碱性电池
重 量：3.2Kg
工作温度：-20℃—+50℃
防水标准：IP54
质量标准：CE,FCC
雷迪埋地管道防腐层检测系统标准配置

PDM发射机，PDM接收机，A字架，ESTEC xp 8.0数据处理系统，信号输出线，接地棒，交、直流电源线，USB数据线，接收机充电器，HOLUX GPS接收机。
雷迪埋地管道防腐层检测系统可选配置
PDM_REDBOX数据终端，24V发射机充电电池组，专用充电器。
