PTX5072 传感器

上海京工实业有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：PTX5072

更新时间：2019-10-21

浏览次数：4053

公司地址：上海市西闸支路南渡扶栏107号

13370059858 余小姐(女士) 销售

点击查看联系电话在线询价

产品简介

德鲁克PTX5072压力传感器是德鲁克经典压力传感器PTX7517、PTX1400、PTX1400C的升级替代产品。德鲁克PTX5072压力变送。德鲁克压力传感器。德国品质，常规量程均现货供应！PTX5072压力传感器，是德鲁克经典压力传感器P

公司简介

上海京工实业有限公司是中国专业的精密仪器仪表企业，是集科研开发、生产制造、市场营销及工程服务为一体的综合型高新技术企业。京工为广大企业、高等院校、科研机构、卫生单位、质检单位等提供优质的产品和服务。京工坚持以市场需求为导向，以客户需求为己任。根据客户所属行业的不同，提供一站式采购的专业解决方案。满足客户在仪器检测，测试，实验等方面的需求，从而让客户可以专注于生产，科研，教学等工作中。
我们的产品：
上海京工产品涵盖环境检测、无损检测、安全控制、实验设备、传感配套、压力校验、测绘仪器、光学仪器、量具量仪、分析仪器、水质分析、化学仪器、物理仪器、基础仪表、电气测量、教学仪器等30余大类，总计数千余种型号。产品广泛应用于机械制造、石油化工、环境监测、电子信息、生物制药、铸造冶炼、模具制造、汽车汽配、食品酿酒、印刷包装、纺织服装、工程建筑等各个行业。
我们的服务：
为企业提供一站式采购服务。
上海京工针对不同的行业设有专业客服人员，采取从产品选型、物流、操作、售后的全程的跟踪服务。在第一时间受理客户反馈的意见，并及时跟进，帮助客户解决实际问题。
我们的客户：
上海京工的产品销售和服务网络覆盖全国各地，京工为众多企事业单位提供及时的，全方位的产品与服务，其中包括：
艾默生船用过程控制系统（上海）有限公司,巴斯夫(中国)有限公司,巴斯夫化学建材（四川）有限公司,日立（中国）研究开发有限公司上海分公司,上海通用汽车有限公司,液化空气（张家港）有限公司,壳牌道路工程（上海）有限公司,壳牌建材(上海)有限公司,费希尔调压器（上海）有限公司,斯派莎克工程（中国）有限公司,阿尔斯通技术服务（上海）有限公司,泰州中石油昆仑燃气有限公司，科宁化工（中国）有限公司,上海海马汽车研发有限公司,中船西江造船有限公司,上海太太乐福赐特食品有限公司,上海中远船务工程有限公司,国电宿迁热电有限公司,内蒙古蒙牛阿拉乳制品有限责任公司,江苏香江科技股份有限公司,希杰(青岛)食品有限公司,中国远洋运输集团有限公司,长城汽车股份有限公司,郑州宇通集团有限公司，一汽海马汽车有限公司,内蒙古三维煤化科技有限公司,中钢集团鞍山热能研究院有限公司,深圳南海粮食工业有限公司,海信容声（扬州）冰箱有限公司,新湖(常州)石化有限公司,迪斯艾模具（苏州）有限公司,伊古机械（上海）有限公司,奥特冷机系统（常熟）有限公司,清华大学深圳研究生院，同济大学,复旦大学，哈尔滨工业大学,中国科学技术大学,徐州空军学院,东北大学,四川理工学院，华东理工大学,江南大学，中国石油大学,延边大学,浙江大学生物技术研究所,山东省科学院能源研究所,山西省自动化研究所，中科院巴斯德研究所，中国科学院化学研究所,中科院上海药物研究所,福建医科大学附属第二医院,长江大学临床学院,中国中医科学院中医基础理论研究所，广东省湛江市质量计量监督检测所,上海生物制品研究所,湖北航天化学技术研究所,宣城市产品质量监督检验所,华东理工大学华昌聚合物有限公司,中建8局,新乡市烟草公司新乡县分公司,锦州环境保护局,中国人民解放军第四七二三工厂,中国人民解放军第73171部队57分队,中国人民解放军９１３８８部队装备部,江苏费森尤斯医药用品有限公司,江苏奥赛康药业有限公司,浙江手心医药化学品有限公司,广西佳和药业有限责任公司,山东绿叶制药有限公司,常州千红生化制药股份有限公司,山东方明药业股份有限公司,广东三才医药集团有限公司,浙江车头制药有限公司,江苏正大天晴药业股份有限公司,华兰生物工程股份有限公司,山东长富洁晶药业有限公司,上海力扬制药有限公司,山东瑞阳制药有限公司，哈高科白天鹅药业集团有限公司,阿斯利康制药有限公司,浙江震元制药有限公司,青岛华仁药业股份有限公司,湖北康宁医药有限责任公司,嘉吉烯王生物工程（湖北）有限公司,四川科伦药业股份有限公司,深圳海王药业有限公司,哈药集团中药二厂,施乐辉外科植入物（北京）有限公司,上海复旦张江生物医药股份有限公司等等。

我们的理念：
诚信、责任、专业、共赢！

展开

产品说明

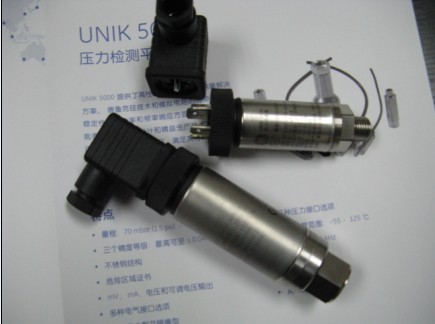

GE Druck PTX5072德鲁克压力传感器

德鲁克PTX5072,是德鲁克经典压力传感器PTX7517、PTX1400、PTX1400C的升级替代产品。德鲁克PTX5072压力变送器提供了高性能的可配置压力测量解决方案。德鲁克硅技术和模拟电路的使其在稳定、低功率和频率响应方面具有的性能表现。模块式设计和精益生产技术的采用使用户可以灵活的选择产品，满足其特殊的应用需求。

德鲁克PTX5072性能稳定，有三个精度可选工业级0.2%，提0.1%，优级0.04%，另外还提供防爆和非防爆功能。德鲁克PTX5072的压力接口有内螺纹、外螺纹、锥式、内锥式等不同种类可选，给客户带来zui大方便。

德鲁克PTX5072特点：

•量程： 70 mbar （1.5 psi）－700 bar （10,000 psi）

•三个精度等级：zui高可至± 0.04% FS BSL

•不锈钢结构

•危险区域证书

• mV、 mA、电压和可调电压输出

•多种电气接口选项

•本质安全型及隔爆型

•德鲁克PTX5072多种压力接口选项

•工作温度范围： –55－125 ℃

•频率响应： 5 kHz

•高可靠性

•高稳定性

•高过压能力

GE梦想启动未来
5000 技术指标
测量指标
压力量程

•表压量程

基于零点量程 70 mbar－70 bar任意选择

•密封压力量程

基于零点量程 10－700 bar任意选择

•压量程

基于零点量程 100 mbar－700 bar任意选择

•差压量程

湿/干式单向或双向： 70 mbar－35 bar湿/湿式单向或双向： 350 mbar－35 bar静压：zui大 70 bar

•大气压量程

大气压量程zui小量程跨度为 350 mbar

•复合量程

PTX5072压力传感器复合压力量程也可供使用。请与 GE Sensing联系。
zui大过压

• <= 150 mbar：10 × FS

• <=700 mbar：6 × FS

•大气压量程： 2 × FS

•其它量程： 4 × FS （ ≤70 bar量程zui高达 200 bar；

>70bar量程zui高达 1200 bar）差压量程负压端口压力超过正压端口不得大于：

• <= 150 mbar量程： 6 × FS

• <= 700 mbar量程： 4 × FS

•其它量程： 2 × FS（满量程），zui大不超过 15 bar

供电和输出

^在10伏供电下，满量程电压输出为 100毫伏。

•输出与供电成比例

•量程低于 350 mbar （5 psi），输出比例化降低

* 0-5 V的3线输出在零压力下并不真正达到零电压。zui小输出小于 50mV

德鲁克PTX5072压力传感器性能指标
性能指标有三个等级：工业级、提和特优级
精度

•电压、电流和毫伏线性化

非线性、迟滞性和重复性的综合影响：工业级： ±0.2% FS BSL提： ±0.1% FS BSL特优级： ±0.04% FS BSL

•mV 被动 ≤ 70 bar工业级： ±0.2% FS BSL提： ±0.1% FS BSL > 70 bar工业级： ±0.5% FS BSL提： ±0.5% FS BSL

长期稳定性
典型值每年 ± 0.05% FS（zui大 ± 0.1% FS）＜ 350 mbar量程相应增大
温度影响
可选择四种补偿温度量程

• 工业级精度性能： -10－+50 ℃: ±0.75% FS温度误差带（TEB） -20－+80 ℃: ±1.5% FS TEB -40－+80 ℃: ±2.25% FS TEB -40－+125 ℃: ±2.25% FS TEB

• 提和特优级精度性能： -10－+50 ℃: ±0.5% FS TEB -20－+80 ℃ : ±1.0% FS TEB -40－+80 ℃ : ±1.5% FS TEB

电气接口
不同的电气接口选件具有不同的特性

德鲁克PTX5072证书

• CE标记

• RoHS

• EMC标准 BS EN 61000-6-1: 2007抗干扰 –轻工业 BS EN 61000-6-2: 2005抗干扰 -重工业（除毫伏类型外） BS EN 61000-6-3: 2007辐射 –轻工业 BS EN 61000-6-4: 2007辐射 –重工业 BS EN 61326-1: 2006测量、控制和实验室使用电气设备 -EMC要求

湿/湿 & 湿/
WET/WET & WET/DRY DIFFERENTIAL CONSTRUCTION
干式差压结构（ 49 ）（1.32）
7935 （1.37） 28 （1.10）
（3.11）
说明 : DIN 43650 可拆卸29
（1.14）
16 电信号输出选项：（0.62）
[1]

所示尺寸为下列电信号输出选项的标准长度尺寸：

DIN 43650 DEMOUNTABLE

毫伏线性化（PDCR）
Ø30
4 — 20 mA （PTX）
42（1.65）（1.18）
标准电压选项（PMP）BAYONET MIL-C-2648232（1.25）
卡口插座 MIL-C-26482 可拆卸对于 mV 被动（PDCR）－减少 10mm （0.39 in）DEMOUNTABLE
对于隔离电压（PMP）－增加 15mm （0.59 in） Ø25 （0.98）
[2] 压力接口选项见第 3页
CONDUIT WITH POLYURETHANE CABLE

[3] 所有尺寸的单位均为毫米（括号内为英寸）（ 22 A/F）

[4] 高压量程指 >70 BAR聚亚安脂（ Polyurethane）电缆导管

中压量程指 >2 BAR <=70 BAR 低压量程指 <= 2 BAR

Ø25 （0.98）
Ø25 （0.98）

DRUCK LTD. GR
MALE PRESSURE CONNECTION
外螺纹压力接口 HIGH PRESSURE CABLE GLAND WITH POLYURETHANE CABLE
CONSTRUCTION聚亚安脂（ Polyurethane）电缆隔栏

德鲁克PTX5072常见规格库存表：

1	PTX5072-TB-A1-CA-H0-PB: -1-0bar g	复合表压	备货
2	PTX5072-TB-A1-CA-H0-PB: -1-0bar abs	压	备货
3	PTX5072-TB-A1-CA-H0-PB: 0-1Mpa g	表压	备货
4	PTX5072-TB-A1-CA-H0-PB: 0-1.6Mpa g	表压	备货
5	PTX5072-TB-A1-CA-H0-PB: 0-2.5Mpa g	表压	备货
6	PTX5072-TB-A1-CA-H0-PB: 0-3.5Mpa g	表压	备货
7	PTX5072-TB-A1-CA-H0-PB: 0-6Mpa g	表压	备货
8	PTX5072-TB-A1-CA-H0-PA: 0-10Mpa g	表压	备货
9	PTX5072-TB-A1-CA-H0-PA: 0-20Mpa g	表压	备货
10	PTX5072-TB-A1-CA-H0-PA: 0-35Mpa g	表压	备货
11	PTX5072-TB-A2-CA-H0-PB: -1-0bar g	复合表压	备货
12	PTX5072-TB-A2-CA-H0-PB: -1-0bar abs	压	备货
13	PTX5072-TB-A2-CA-H0-PB: 0-1Mpa g	表压	备货
14	PTX5072-TB-A2-CA-H0-PB: 0-1.6Mpa g	表压	备货
15	PTX5072-TB-A2-CA-H0-PB: 0-2.5Mpa g	表压	备货
16	PTX5072-TB-A1-CA-H0-PB: 0-3.5Mpa g	表压	备货
17	PTX5072-TB-A1-CA-H0-PB: 0-6Mpa g	表压	备货
18	PTX5072-TB-A1-CA-H0-PA: 0-10Mpa g	表压	备货
19	PTX5072-TB-A1-CA-H0-PA: 0-20Mpa g	表压	备货
20	PTX5072-TB-A1-CA-H0-PA: 0-35Mpa g	表压	备货
