NHR-6600R 流量积算仪

郑州亚比兰仪器仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：河南郑州市

型号：NHR-6600R

更新时间：2016-10-12

浏览次数：1900

公司地址：河南省郑州市中原区长城新干线10号楼1604

0371-56683930 王琦(女士)

点击查看联系电话在线询价

产品简介

虹润 NHR-6600R 流量积算仪价格说明书概述 NHR-6600R系列液

公司简介

SWP香港昌晖，F&B福建百特工控，WP香港上润，HR-WP,NHR虹润仪表，麦克传感器代理

郑州亚比兰仪表仪器

展开

产品说明

虹润 NHR-6600R 流量积算仪价格说明书

概述

NHR-6600R系列液晶流量(热能)积算记录仪(配套型)，设计上采用高性能ARM微处理器和24位高速 A/D，3.5英寸128*64高分辨率点阵式白底黑字液晶显示器，对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适合于对气体、液体和蒸汽等介质的流量进行过程监测。
★信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
★带各种流量计算模型。可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
★仪表具有贸易结算功能，可设置小流量补足、停电补足、以及流量付费功能，解决供需双方贸易结算纠纷。
★具有信号断线补偿功能，解决现场温度传感器、压力传感器发生故障造成的流量缺失。
★具有累积流量年、月、日报表功能；停电\上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。
★具有断电保护功能，FLASH存储器保存设置参数和历史数据，断电后数据保存。采用硬件时钟，掉电后也能准确运行。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

	①显示面板 ②确认键显示通道切换键时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键

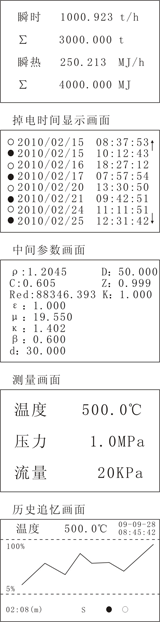

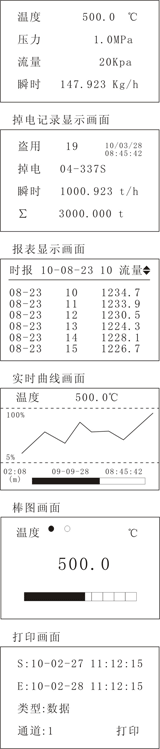

简易画面指示　

测量显示一屏画面	测量显示二屏画面

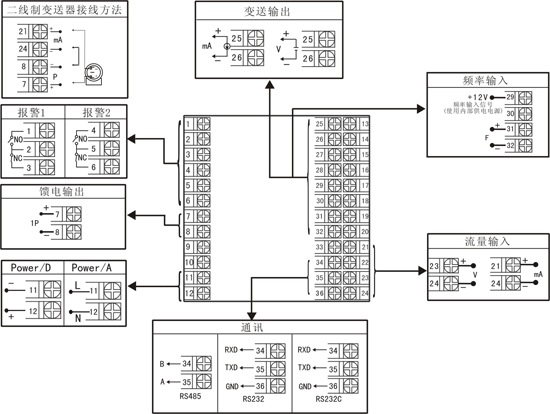

NHR-6601R系列接线图

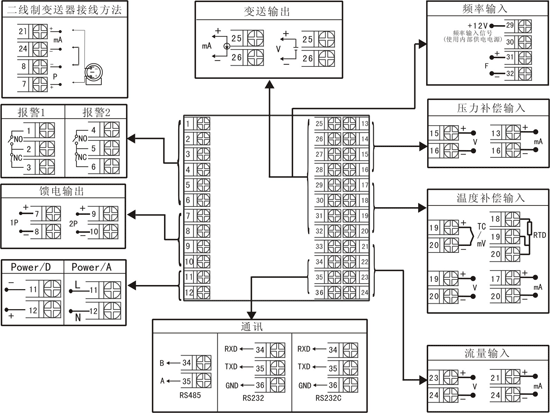

NHR-6602R系列接线图

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1

仪表选型

NHR-6601R-□-

-□-

无补偿流量记录仪 ① ② ③ ④ ⑤ ⑥
NHR-6602R-□-

-□-

-□-
温压补偿流量记录仪 ① ② ③ ④ ⑤ ⑥

①规格尺寸		②报警输出
代码	宽高深	代码	报警通道（继电器接点输出）
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	2	2限报警
③供电电源		④变送输出
代码	电压范围	代码	输出通道
A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V	1	1路变送输出
⑤通讯输出		⑥馈电输出
代码	通讯接口	代码	馈电输出（输出电压）
X D1 D2 D3	无输出 RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口	1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示一路12V，第二路24V馈电输出。

备注：
1、压力补偿通道输入类型吸只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入
2、仪表型号举例：例1：NHR-6602R-A-2-A-1-X-2P(4～20mA输入，4～20mA输出)
含义：温压补偿流量积算记录仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，无通讯输出，2路馈电输出。

输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃	Cu100 Pt100 BA1 BA2 0～400Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 频率F	-50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ -200.0～600.0℃ -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 0～10KHZ
