769YP-150F手动粉末压片机

769YP-150F手动粉末压片机（150t）产品介绍：粉末压片机主要应用红外分光光度计固体样品制样及各种小型粉末压片成型。北京新诺769YP-150F手动粉末压片机

北京新诺立华仪器有限公司是 一家专业从事科学仪器销售的公司。公司提供从仪器的销售到维修的一站式服务，为客户提供更优质的服务。公司创建以来以优质的服务，过硬 的品质，迅速赢得了全国各地众公司、企业、医院、等事业单位的青睐。也因此为公司的发展打下了发展的良好基础，

我公司主要销售769YP系列手动粉末压片机、SYP系列手动粉末压片机、DY系列电动压片机、ZYP系列自动压片机；粉碎机、箱类器材以及药品检测等仪器设备

769YP-150F手动粉末压片机（150t）
北京新诺769YP-150F手动粉末压片机产品介绍：
粉末压片机主要应用红外分光光度计固体样品制样及各种小型粉末压片成型。广泛应哟应用于催化、硅酸盐、电池及粉末冶金等行业

769YP-150F手动粉末压片机技术指标：
压力范围：0～150吨（0～47.8MPa）
活塞直径：Φ200mm
zui大活塞行程：50mm
工作空间：250×250×360mm
压力稳定性：≤1MPa/5min
重量：310公斤
外形尺寸：560×425×950mm
769YP-150F手动粉末压片机仪器结构：

1、上板  2、丝杠
3、主油缸 4、主板
5、压力表 6、副板
7、高压阀 8、低压阀
9、放油阀 10、压力把A
11、压力把B 12、放气螺钉
13、立柱   14、螺母
15、手轮 16、维修螺钉（背面）

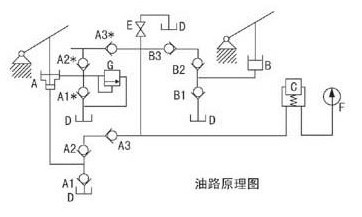

油路原理：

当需要升压时，先将放油阀E关闭，摇动快速复合柱塞泵A使复合泵大，小泵将油从油筒D分别经单向阀A1，A1*吸入，再经单向阀A2*,A3*;A2、 A3进入工作缸C，并在压力表F中显示，其中大泵在超过2MPa时经逆流阀G泄流，小泵打到大约14MPa 改用高压泵B加压，此时油经单向阀B1,B2,B3进入工作缸C增压，直至打到所需压力。
注意：不要超过机器设定的zui大压力（40MPa或48MPa）
操作说明 ：
（1）松开放油筒顶部放气密封螺钉12和维修螺钉16，并逆时针旋松放油阀手轮，摆动快速复合油泵A及高压油泵B手柄各2~3下，使油路系统工作顺畅
（2）用丝杠缓慢将工作台压至zui低部，然后将丝杠旋紧
（3）将模具或所压物品放置工作台，用丝杠进行预紧
（4）顺时针旋紧放油阀手轮9，关好防护门
（5）先摆动快速复合泵A升至14MPa左右，再改用高压泵8升至所需压力
（6）压制完成后，逆时针旋松放油阀手轮，取出模具或所压物品
注意事项：
（1）使用前必须先松开油筒上的放气螺钉12和维修螺钉16，再松开放油阀的状态下空打两柱塞，使系统正常工作
（2）每次使用前及使用中，都应把工作台用丝杠压至底部
（3）保持机油的清洁，尤其是大小活塞滑动处，丝杠要定期加油润滑
（4）如发生渗漏及维修，要及时补充压力油，使之达到距油筒顶部100mm以内，压力油为46#清洁机油
（5）随时检查压力示值，决不允许超压使用，否则会发生危险
（6）大活塞6不要超过行程50mm
