GDF型 浮标液位计

徐州艾迪石化设备制造有限公司
会员指数: 企业认证:

价格:电议

所在地:江苏 徐州市

型号:GDF型

更新时间:2022-12-07

浏览次数:3192

公司地址:徐州市金山桥经济开发区石桥工业园区

张毅凡(先生) 经理

产品简介

GDF型浮标液位计是以浮标为测量元件,经一组滑轮及钢丝将敞口或低压容器中的被测介质液位间接指示出来的一种现场测量仪表,它适用

公司简介


徐州艾迪石化设备制造有限公司坐落在以“中国工程机械制造基地”著称的徐州,地处国家--级低碳开发区——徐州经济开发区石桥工业园。公司前身主营化工机械和矿用机械,于2011年内部重组成立徐州艾迪石化设备制造有限公司,公司现从事石化储运设备及管道特殊配件的研发与制造。主要产品有:呼吸阀、全天候呼吸阀、阻火呼吸阀、groth呼吸阀、阻火器、管道阻火器、波纹防爆阻火器、储罐波纹阻火器、紧急泄放人孔、呼吸人孔、人孔、管道过滤器、化工过滤器、Y型过滤器、T型过滤器、篮式过滤器、全自动清洗过滤器、袋式过滤器、视镜、流盅、储罐开孔配件、磁翻板液位计、钢带浮标液位计等特殊化工配件。
公司现有现代化标准厂房8000多平方米,职工96人,其中技术研发人员20人,国家--级职称人员45人。公司拥有先进的数控加工中心及车床40余台,且配备相关辅助设备30余台。此外公司拥有各类检测手段及检测设备,为产品出厂前提供重要的检测。公司现已成为集科研开发、加工制造及产品营销于一体的科工贸实体企业。
公司创建以来,着重培养强化研发团队,不断优化现有产品并设计推出新产品,配套完善先进的检测设备及质量管理体系,为客户提供高质量的产品。公司特别重视人才的培养,现与中国矿业大学及部分高校建立了人才培养战略关系,为社会提供就业,为公司储备技术人才。
公司为树立品牌,已于国内众多工程公司、设计院及行业配套公司建立了长期合作关系,为石化,医药,电力,冶金,化纤,食品,造纸等行业的众多企业提供了优质的产品及服务。产品现在200多个服务项目上表现良好,得到了众多客户的认可。
为更好服务于各行企业,为行业规范进步作出努力,竭诚欢迎国内外新老客户来函、来电、莅临指导及洽谈业务,徐州艾迪将共叙友情、携手并进,与您共同开创更好的未来。






展开

产品说明


GDF型浮标液位计是以浮标为测量元件,经一组滑轮及钢丝将敞口或低压容器中的被测介质液位间接指示出来的一种现场测量仪表,它适用于石油化工贮罐系统的腐蚀性介质槽、罐、油田、油库等工业的油罐平底锥盖拱顶容器及一般企业、民用建筑的水塔(箱)的液位测量,解决了贮罐的液位测量和用人工上罐顶用钢尺测量困难等问题,并能获得准确的测量结果,被测介质可为酸性、碱性或高粘度。
该液位计具有外型结构美观、牢固、读数直观、醒目、测量范围大等优点。对大量程强腐蚀性、高粘度和无须测量的场合,尤为适用。
 主要技术参数
  1、 工作压力:常压
 2、 介质密度≥0.6g/cm3
     3、 测量范围:L=20m内的任意测量范围,对于大于20m的范围由用户
,按特殊规格。
 4、 现场指示精度:±10mm
 5、 被测介质温度:-30℃~300℃
 6、 导向钢丝安装垂直度:≤±5°

订货参数:
   公称长度:根据储罐高度而定,确定面板、标尺及钢丝长度。

仪表结构

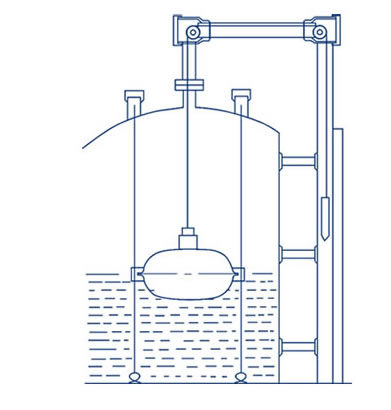

   液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
安装调试
 1、仪表的调零
在仪表安装时,罐内应还未有被测介质,浮标在罐内的底部时,重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上,否则要调整钢丝长度。
 2、仪表的量程调整
                     仪表在调好零位的基础上,再把浮标拉到容器的顶部或zui大测量点上,重锤指针部分的红色尖头应指在标尺的底部位置上,即落在标尺zui大量程点上。
 安装使用及注意事项
 1、导向钢丝下支承焊接安装:
       在容器底部按照液位计浮标运动方向要求确定位置,焊接或铆接好固定
导向钢丝下支承;
 2、导向钢丝的安装
 (1) 用力使钢丝拉直,并固定在下支承上,注意不要使钢丝有弯曲或打结
现象,以免影响浮标上下移动。
 (2) 导向钢丝通过浮标的导向耳勾,后穿入吊勾螺钉,把钢丝的终端固定
并用导线夹头夹紧,并旋紧吊勾螺母,使其处于紧张状况,再将上螺
母拼紧,以防松动,然后盖好封盖。
 (3) 两根导向钢丝要垂直地面,而且相互平行,保证两者之间距离为300mm
   3、 标尺安装
        标尺的长度是按用户在订货时所提供的测量范围而确定的,在安装时
要求:
 (1) 标尺的连结部分应做到平直、光滑、不应有凹凸现象,以免影响重锤
指针的正常运行,或引起测量的误差。
 (2) 标尺应与贮罐内液面相垂直,不应有倾斜现象, 标尺安装的垂直度
不能大于5°,以免造成重锤指针卡死,使测量失败。
 (3) 在焊接标尺脚架时,应尽量做到安装表面在同一平面上,安装孔在同
上直线上,即做到确保标尺的刻度面及重锤指针两侧导向均要平直称
为直线,使重锤指针在标尺上灵活升降。
   4、 浮标连接钢丝及重锤指针的安装:
                       浮标与连接钢丝的一端用导线夹头夹紧固定,然后将连接钢丝的另一
端装进事先安装好的两个导向滑轮盒内,并和重锤指针相连接,用导线
夹头夹紧固定,后调整各导向滑轮支架,使连接钢丝与水平垂直,使
浮标在导向钢丝上活动灵活,有轻滑感、无卡死、扭曲、打结、打卷或
损伤等现象。
注意:掌握钢丝的所需长度。
注:供货时,会提供相应的安装说明,钢丝及锁扣如需加多备份需要客户在发货前提出
