通用型压力传感器

上海荣汉仪表O21-57743635专业优价代理 西门子超声波液位计 西门子妙声力超声波液位计 物位计 料位计。西门子SIMENS超声波液位计型号有：西门子一体化超声波液位计 The Probe 一体化超声波液位计 7ML1201还有SITRANS Probe LU 7ML5221。分体式西门子超声波液位计有：水工业液位计 7ML5034；MultiRanger 多功能物位计 7ML5033 ； SITRANS LUC 500 7ML1001；MiniRanger Plus 短量程物位计 7ML1016；Siemens 7ML5004 ；SITRANS LU 10 7ML5007 ；InterRanger DPS 300污泥界面计 7ML1013。西门子超声波探头：ST-H超声波传感器7ML1100；Echomax XRS-5 超声波传感器7ML1106；Echomax XPS-10 超声波传感器7ML1115；Echomax XPS-15 超声波传感器7ML1118；Echomax XPS-30超声波传感器7ML1123；Echomax XPS-40 超声波传感器7ML1127；Echomax XCT-8超声波传感器7ML1132；Echomax XCT-12超声波传感器7ML1136；Echomax XLT-30超声波传感器7ML1141；Echomax XLT-60 7ML1145等系列；西门子差压变送器：SITRANS P DSIII；7MF4433和7MF4533西门子压力变送器：7MF4033绝压变送器7MF4233西门子经济型压力变送器：7MF1564和7MF1562。欢迎登陆上海荣汉公司网站查询详情

以上是西门子超声波液位计详细信息，如果您对西门子超声波液位计的价格、厂家、型号、图片有什么疑问，请联系我们获取西门子超声波液位计的最新信息。

下为分类概述

The Probe 西门子一体化超声波液位计 7ML1201( ULTRASONIC LEVEL MONITOR )

一体化结构、带液晶显示（开盖）

典型型号有：

     测量介质：液体和浆体 7ML12011EF00 7ML1201-1EF00

     7ML12011AF00 7ML1201-1AF00

量程范围：0～5m、0～8m（均可连续调节） 7ML12011EE00 7ML1201-1EE00

7ML12011AE00 7ML1201-1AE00

温度范围：－40～60℃（介质温度可更高）  7ML12011EK00 7ML1201-1EK00

7ML12012EE00  7ML1201-2EE00

3线制、2线制可选、本质安全型及卫生型 7ML12012AE00  7ML1201-2AE00

7ML12011EC10  7ML1201-1EC10

 传感器材质：强耐腐蚀的PVDF及ETFE（F4） 7ML12011ED10 7ML1201-1ED10

7ML12012EA10 7ML1201-2EA10

24VDC供电，输出信号4～20mA 7ML12012AA10 7ML1201-2AA10

7ML12011EA10 7ML1201-1EA10

MultiRanger 100 7ML5033-1BA00-1A LU02 7ML5004-2AA10-1A

MultiRanger 100 7ML5033-1AA00-1A LU01 7ML5004-1AA10-1A

MultiRanger 200 7ML5033-2BA10-1A LU02 7ML5004-2BA10-3B

HDP503系列通用型压力传感器（又称压力变送器）是采用国外隔离式传感器芯片，由我厂开发研制的一种压力变送器。采用扩散硅、激光修正、温度补偿、模拟信号处理等技术和工艺，具有精度高、可靠性好、响应速度快、性能稳定等特性。该产品结构简单，安装、使用、维修方便，是新一代的压力检测、控制仪表，抗干扰能力强，适合于远距离的信号传输，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、制药、电力、轻工等领域，实现对液体、气体、蒸汽压力/压/真空的测量和控制。

供电电压：12～36VDC（一般24VDC）

输出信号：4～20mA 两线制     0～10V 三线制
0～5V    三线制     1～5V   三线制
负载电阻：0～750Ω（一般采用250Ω，见负载特性图）

精    度：±0.2%FS， 可选±0.1%FS

工作温度：-25～80℃

防护等级：IP65

接线端子：赫斯曼/直接出线/航空插头

环境温度影响：0.15%FS/10K

防爆等级：a. 本安型iaⅡCT6 仅限防爆型产品

被测介质：液体、气体、蒸汽

测量范围：a. 非隔离式 0～500Pa至0～3kPa

过压限：标定压力值的2倍

外磁场强度：≤400A/m

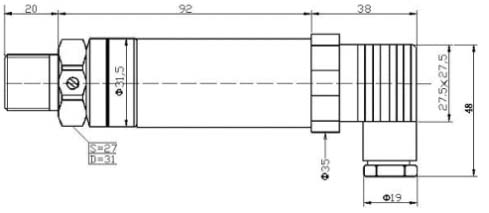

 M20×1.5压力变送器外形结构及安装方式

8 右图是压力变送器的外形尺寸示意图 主体接液材质：316L不锈钢   压力接口：G1/2 M20×1.5 G1/4 NPT1/2 M12×1等外螺纹规格。

压力变送器应尽量安装在温度梯度和温度波动小的地方，同时还要避免振动和冲击。为确保变送器接头密封，应先在接头处卷上密封胶带，然后拧紧变送器。变送器应直接安装在测量点，但强腐蚀性的或过热的介质不应与变送器接触，需另定购防腐型及高温型变送器。

选型规格表

HDP503 GP 压力变送器（测量表压）
HDP503 AP 压变送器（测量真空）
	代码	量程		单位			代码举例			可选范围
	9K	横线上填量程		KPa			需800Pa量程   代码应为 9K0.8			500Pa～100MPa
	9M	横线上填量程		MPa			需25MPa量程 代码应为 9M25			500Pa～100MPa
		代码	信号类型
		A	输出信号4～20mA
		B	输出信号1～5 V
		C	输出信号0～5 V
		D	输出信号0～10 V
		E	输出信号1～10 V
		F	带Modbus RTU通讯协议（Modbus serial RS485）
			代码	过程连接方式外螺纹（法兰连接可特殊订货）
			80	M20×1.5
			90	G 1/2
			99	定制各螺纹接口:NPT1/2 M12×1 G1/4等
				代码	显示表头选项
				B	标准型（不带显示表头）
				C	带LCD表头（液晶显示）
						代码		产品等级
						1		普通型
						2		高温型（120℃）仅限M20×1.5连接螺纹
						3		高温型（185℃）仅限M20×1.5连接螺纹
						4		隔爆型
						5		本安型
						代码	接线端子
								F	赫斯曼
								G	直接出线
								H	航空插头

HDP503AP    9K70       A       80       B       1       F                               选型举例
