TE-S18PC4C 接近开关

      一、型号及含义

〖企业简介〗
江苏昆仑工控（淮电）电气有限公司成立于1997年，2003在苏州成立了江苏昆仑工控电气十厂，本厂专业研发，生产，销售各种电力工控，机电，石油煤矿，化工设备配套产品厂家。先后在苏州，无锡，淮安，浙江，连云港,广东，北京，上海等地均设有生产，销售分支机构，主要产品有：数显电流电压，功率，功率因数表、温控表，温湿度表，计数器，转速表，欧姆表，时间继电器，光电，电磁隔离变送器、液位器，压力变送器，差压变送器，温压一体传感器，分流器，互感器，接近开关，三色灯等配套产品。公司目前旗下有员工约500人，年产销100万台，年销售额收入近1000万元。公司一贯坚持“质量第一，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国近三十多个省、市、自治区以及远销欧美、东南亚等国家。竭诚与国内外商家双赢合作，共同发展，共创辉煌！

一、型号及含义
二、型号参数：
▊电感式接近开关
型 号 NPN TE-SN5C TE-SNC5C TE-SN10C TE-SNC10C TE-SN20C TE-SNC20C PNP TE-SP5C TE-SPC5C TE-SP10C TE-SPC10C TE-SP20C TE-SPC20C 外形及安装尺寸 检测体 铁块 18×18×1mm 铁块 30×30×1mm 铁块 40×40×1mm 约定距离 100mV 5mm 5mm 20mm 检测距离 0-4.0mm 0-8.0mm 0-16.0mm 频率 ≤600HZ ≤200HZ ≤100HZ 回差 小于10%约定距离 电源电压 DC12V-24V（DC 10-30V） 压降 ≤2v(at DC 24V 200mA) 环境温度 -10℃～+65℃(-25℃～+70℃) 缘强度 ≥100MΩ(at DC 500V) 缘强度 AC 1000V 1min (at 50/60Hz) 指示 LED (NPN型 Red LED、PNP型 Green LED) 防护等级 IP66(IEC) 材料 Case:树脂 Face:树脂
型 号 NPN TE-12N4C TE-12NC4C TE-18N8C TE-18NC8C PNP TE-12P4C TE-12PC4C TE-18P8C TE-18PC8C 外形及安装尺寸 检测体 铁块 12×12×1mm 铁块 30×30×1mm 约定距离 4mm 8mm 检测距离 0-3.2mm 0-6.4mm 频率 ≤400HZ ≤200HZ 回差 小于10%约定距离 电源电压 DC12V-24V（DC 10-30V） 压降 ≤2v(at DC 24V 200mA) 环境温度 -10℃～+65℃(-25℃～+70℃) 缘强度 ≥100MΩ(at DC 500V) 缘强度 AC 1000V 1min (at 50/60Hz) 指示 LED (NPN型 Red LED、PNP型 Green LED) 防护等级 IP66(IEC) 材料 Case:黄铜 Face:树脂

▊交流电感式接近开关

型 号 NO TE-SY10C TE-SY20C TE-SY35C NC TE-SYC10C TE-SYC20C TE-SCY35C 外形及安装尺寸 约定距离 10mm 20mm 35mm 检测距离 0-8.0mm 0-16.0mm 0-32.0mm 频率 ≤20HZ ≤20HZ ≤20HZ 回差 小于10%约定距离 电源电压 AC90V-25V 环境温度 -10℃～+65℃(-25℃～+70℃) 缘电阻 ≥100MΩ(at DC 500V) 缘强度 AC 1000V 1min (at 50/60Hz) 材料 Case:树脂 Face:树脂

▊交流二线电感式接近开关

型 号 NO TE-18Y5C TE-22Y10C TE-30Y15C NC TE-18YC5C TE-22YC10C TE-30YC15C 外形及安装尺寸 约定距离 5mm 10mm 15mm 检测距离 0-4mm 0-8mm 0-12mm 频率 ≤20HZ ≤20HZ ≤20HZ 回差 小于10%约定距离 电源电压 AC90V-25V 环境温度 -10℃～+65℃(-25℃～+70℃) 缘电阻 ≥100MΩ(at DC 500V) 缘强度 AC 1000V 1min (at 50/60Hz) 材料 Case:黄铜 Face:树脂

三、接线图
四、动作距离（Sa）设定
1、接近开关的动作距离请设定在80%标准动作距离（Sn）内，以免开关工作受温度、电压等影响。

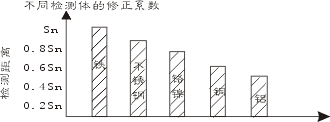

2、当检测其他金属时，开关有不同的动作距离。
3、当接近开关用作测量动作频率或其他高速场合，请将接近开关的动作距离设定在1/2标准距离处，开关在此位置可获得zui大的动作频率。
4、电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
五、电容式接近开关的使用说明
1、电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测体的导电率和介电常数、吸水率、体积的不同，故相应检测距离也不同，对于接地的金属可获得zui大的检测距离。

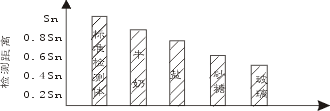

2、不同检测体的检测距离。
3、电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。

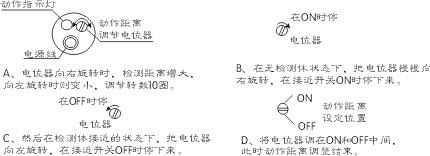

4、电容式接近开关的动作距离是可调的，以适应不同的检测体的检测，因此在安装时都必须经过调整，调整方法请按以下步骤。

六、安装要求

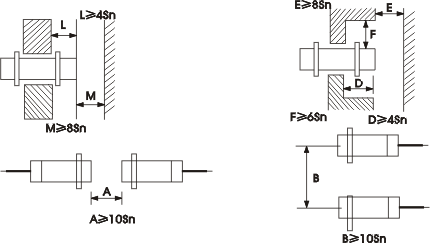

当安装接近开关时,周围有金属,开关对置或并列布置时,请以大于图中所示尺寸安装,以免影响开关可靠动作.(Sn表示约定距离)

七、注意事项

1、直流电源必须使用缘变压器，请勿使用自耦变压器。

2、电力线、动力线通过开关引线附近时，为防止开关误动作和损坏，请使用金属配管线。

3、.交流型开关,若电源电压为110V,串联必须经过继电器使用。

4、交流型开关必须经过负载接电源,若直接将开关接电源会损坏开关。
