DB3I-SVA1B 传感器表

特点 ⊙产品主要适用于各种具有线性输出特性的传感 器或其他测

〖企业简介〗
江苏昆仑工控（淮电）电气有限公司成立于1997年，2003在苏州成立了江苏昆仑工控电气十厂，本厂专业研发，生产，销售各种电力工控，机电，石油煤矿，化工设备配套产品厂家。先后在苏州，无锡，淮安，浙江，连云港,广东，北京，上海等地均设有生产，销售分支机构，主要产品有：数显电流电压，功率，功率因数表、温控表，温湿度表，计数器，转速表，欧姆表，时间继电器，光电，电磁隔离变送器、液位器，压力变送器，差压变送器，温压一体传感器，分流器，互感器，接近开关，三色灯等配套产品。公司目前旗下有员工约500人，年产销100万台，年销售额收入近1000万元。公司一贯坚持“质量第一，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国近三十多个省、市、自治区以及远销欧美、东南亚等国家。竭诚与国内外商家双赢合作，共同发展，共创辉煌！

	特点
	⊙ 产品主要适用于各种具有线性输出特性的传感 器或其他测量设备,如压力.重量.温度.湿度等的 测量显示. ⊙ 具有小数点设定.比率.量程及零点调整功能. ⊙ 具有模拟变送输出功能. ⊙ 带辅助电源输出+12V.+24V ◎ 工作电流AC 110/220V 50/60Hz
一、型号及含义
二、技术参数
测量功能 与各种传感器本配套测量 输入方式 电流:4-20mA(0-20mA),电压:0-10V(0-1V,1-5V.0-5V,0-200mV) 测量精度 ±0.5%F.S±2个字(23℃±5℃) 采样速度 约2.5次/秒 zui大显示 1999 自由设定小数点 显示 红色数码管高14.2mm 变送输出 负载≤600Ω 功耗 ≥3.5VA                                                      操作温度 0~50℃ 电源 AC 110/220V±10%,50/60Hz 耐压 AC 2000V 1min 缘电阻 DC 500V ≥100MΩ 重量 350g
三、功能设定

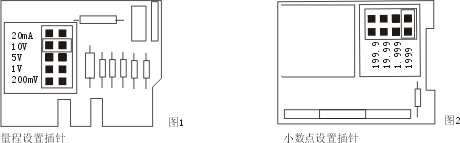

在进行量程和小数点切换时,必须把线路板从机壳上卸出,可以看到下图所示插针位置
1.量程设定(如图1)
短路插位置 20mA 10V 5V 1V 200mV 输入量程 4~20mA/0~20mA 0~10V 0~5V/1~5V 0~1V 0~200mV
2.小数点设定(如图2)
当你移到插针上的短路插,就可以得到图2所示小数点位置. 注:该仪表出厂时设定量程0~10V,相应的显示0~2000,用户根据自己的实际使用情况选择你所需要的量程和小数点位置.

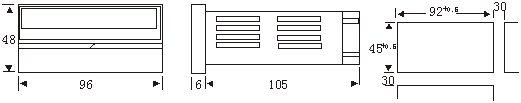

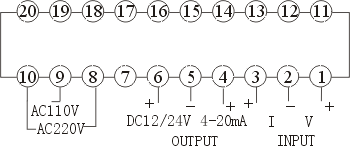

四、显示值调节 在进行比率和零点调节时.必需打开前面的活动盖.调节孔如图3所示; 1. 比率调节 比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值. 2.零点调节 零点调节功能,顺时针调节仿偏负,逆时针调节偏正. 注意:调节SPAN比率值和量程设定后,必须检查零点看是否需要重新调整,调零点时必需在零输入或者输入一个所需调垅零值,如4-20mA输入.4mA输入时,需显示零时则要在输入端输入4mA信号而调垅零.为了减少误差,请重复调整SPAN及ZERO. 五、连接图 六、外形尺寸及开孔尺寸
