一、AFLU型涡街流量计的概述AFLU型涡街流量计是在涡街流量变送器的基础上，集流量、温度、压力检测功能于一体，并能进行温度、压

  成都永浩机电工程技术有限公司是专注于自动化领域的仪器仪表设计、生产、销售服务的现代化高新技术企业，公司引进法国最先进的生产线，拥有“艾拓利尔”品牌全系列流量、液位、压力产品，长期与法国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。
  公司拥有高级职称技术人员十余名，并长期与川大等高校合作，产品研发实力雄厚。公司下属的制造公司设备齐全，拥有数控机床等加工设备二十余台，气、液标准校验装置四套。
  公司主要产品包括：
  流量仪表类：电磁流量计、涡街流量计、涡轮流量计、差压式流量计、超声波流量计、金属管浮子流量计、椭圆齿轮流量计、质量流量计及热式流量开关。
  物位仪表类：压阻式液位变送器、电容式液位变送器、超声波液位计、雷达物位计等。
  压力类仪表：压力变送器、差压变送器等。
  公司通过不断的技术完善，自行开发的定量控制系统及GPRS远程监控系统，可对各种工业现场的各种变量进行有线或者无线远程监控，极大的发挥了工业自动化仪表的过程监控功能。
公司秉承客户至上，以诚为本，以信待人的经营理念，追求产品的高质量、高技术及高效率的服务是我们永远的目标！

一、AFLU型涡街流量计的概述

 AFLU型涡街流量计是在涡街流量变送器的基础上，集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代一体式流量计。其输出为电压脉冲频率信号，也可转换输出4~20mADC 标准信号。该仪表采用的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便，是石油、化工、电力、冶金等行业液体、气体计量和饱和蒸汽计量的理想仪表。

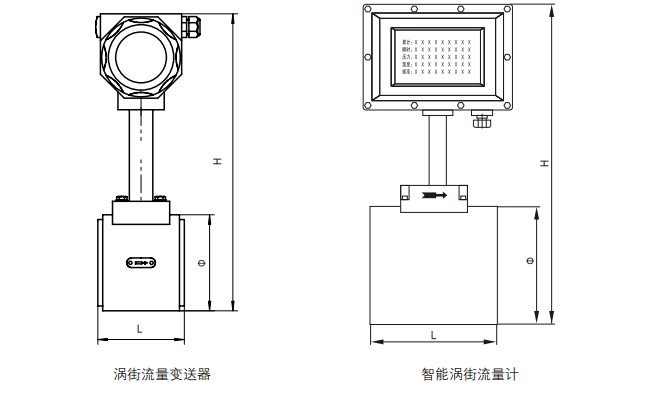

  AFLU型涡街流量计可采用一体式现场显示结构，也可由涡街流量变送器与我厂生产的智能显示仪表配套，组成分体式智能涡街流量计，对流量进行准确计量，亦可与调节仪表或计算机联用，组成流量控制系统。
我厂生产的型涡街流量变送器根据结构不同主要分为以下两种：
  AFLU型涡街流量变送器，主要应用法兰卡装式结构，把型涡街流量变送器直接安装在被测管道上测量管道中的流体流量。该型仪表主要用于口径为DN200  以下或DN200 的管道上，若管道口径为DN200  以上，选用插入式型涡街流量变送器或其他类型流量仪表。
  AFLU插入式型涡街流量变送器，应用插入式机构，把小尺寸的涡街流量传感器探头，放到大口径管道中的特定位置来测量大口径中流体的流量。这是一种测量大口径管道流体流量的方法。

二、AFLU型涡街流量计的原理

     基于卡曼涡街原理，如果将一个称之为流量元件的非流线型物体（比如三角柱体）垂直插入管道流体中，当流速足够大时，在流量元件的下游便会交替地产生旋涡，随着旋涡尺寸的增大，便会离开流量元件向下游流去，形成两列旋涡系列，即涡街。这一过程称为旋涡的剥离（如图  1 旋涡产生示意图）。旋涡剥离的频率在一定的流速范围内，与介质流速成线性关系，且这一关系不受流体的密度、粘度、压力、温度的影响。由于旋涡分离在柱体两侧产生压力脉动，探头体产生交变应力，埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变电荷进行交换处理后，输出频率与介质速度成正比脉冲信号，送至积算仪进行处理和显示或输出4~20mA标准电流信号。

三、ALFU型涡街流量计特点


1、AFLU型涡街流量变送器的特点:
●结构简单而牢固，无可动部件，可靠性高，使用寿命长；
●测量范围宽，量程比可达1：10；
●压力损失较小，运行费用低，更具节能意义；
●输出信号与流量成线性关系，便于数据处理和上位机联用，可通过RS232、RS485接口与上位机连接；
●在一定雷诺数范围内，输出信号频率不受流体物理参数（温度、压力、粘度）的影响，仪表系数仅与旋涡发生体的形状和尺寸有关；
●安装简单，维修方便；
●应用范围广，液体、气体、蒸汽流量均可测量；

2、AFLU型涡街流量计特点：
●可检测介质的温度与压力并进行自动补偿，可直接检测气体的标准体积流量或饱和蒸汽的质量流量。
●采用的微机技术与高性能的集成芯片，整机功能强大，性能优越。
●采用的微功耗高新技术，整机功耗低，既能凭内装3.6V 锂电池长期供电运行，又可由外电源供电运行。
●采用LCD 显示，清晰直观，读数方便。
●本流量计执行JJG198-94 计量检定规程。


四、AFLU型涡街流量计主要技术指标

被测介质	气体、蒸汽、水
口径（mm）	15~1000（大于300采用插入式）
公称压力	1.6~6.4MPa（6.4MPa以上协议订货）
介质温度	-20℃~250℃
环境温度	-40℃~55摄氏度
量程比与精度关系	1:5（1%）、1:10（2%）、1:20（3%）
补偿形式	温度补偿、压力补偿（气体计量）
直管段要求	前5D后3D
重复性	0.01%~0.008%
供电电源	24VDC或内置3.6V电压
整机功耗	外电源≤1.5W；内电源≤1.5mW
输出方式	4~20mA（两线制）；0~5V（脉冲）；RS485
测量管材质	316L或根据用户需要定制
防护等级	IP65;IP67



五、AFLU型涡街流量计流量范围

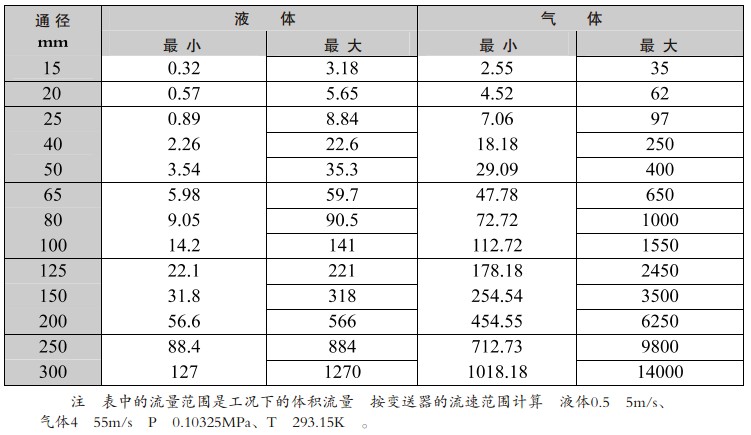

1、液体和气体流量范围

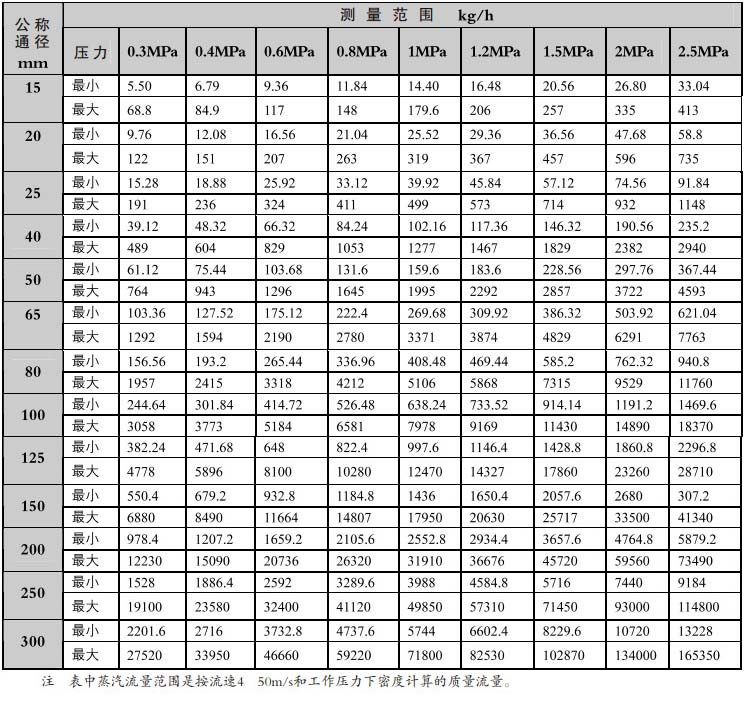

2、饱和蒸汽流量范围
