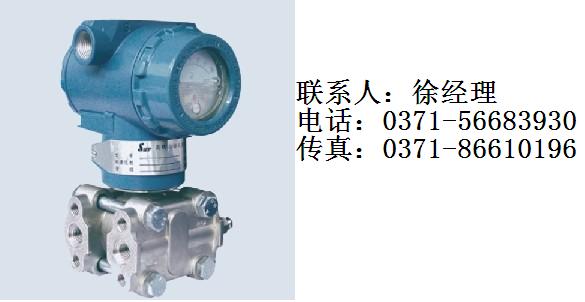

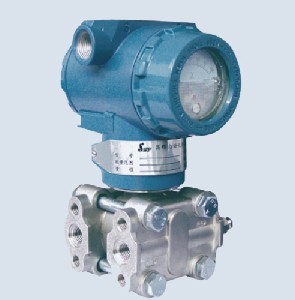

SWP-T61 T61|SWP-T61 压力/差压变送器 昌晖制造

测量范围代码	2、3、4、5	6	7	8	9	0
M（mm）	54	56	56	57	57	59

型号	变送器类型（只选一个）			DP	HP	GP	AP
SWP-T61DP	差压变送器			·	–	–	–
SWP-T61HP	高静压差压变送器			–	·	–	–
SWP-T61GP	表压变送器			–	–	·
SWP-T61AP	压变送器			–	–	–	·
代码	压力测量范围（URL）（只选一个）			DP	HP	GP	AP
3	1.3～7.5kPa			·	·	·	–
4	6.2～37.4kPa			·	·	·	·
5	31.1～186.8kPa			·	·	·	·
6	117～690kPa			·	·	·	·
7	345～2068kPa			·	·	·	·
8	1170～6890kPa			·	–	·	·
9	3480～20680kPa			–	–	·	–
0	6890～41370kPa			–	–	·	–
代码	变送器输出（只选一个）			DP	HP	GP	AP
E	4-20mA，线性，模拟/阻尼可调			·	·	·	·
N	4-20mA，线性，数字型			·	·	·	·
S	4-20mA，智能型，HART协议通讯			·	·	·	·
代码	结构材料 法兰/接头	排液/排气阀	膜片	DP	HP	GP	AP
22	316不锈钢	316不锈钢	316L不锈钢	·	·	·	·
23	316不锈钢	316不锈钢	哈氏合金C	·	·	·	·
24	316不锈钢	316不锈钢	蒙乃尔合金	·	·	·	·
25	316不锈钢	316不锈钢	钽	·	·	·	·
33	哈氏合金C	哈氏合金C	哈氏合金C	·	·	·	·
35	哈氏合金C	哈氏合金C	钽	·	·	·	·
44	蒙乃尔合金	蒙乃尔合金	蒙乃尔合金	·	·	·	·
代码	显示表头（不选择不填）			DP	HP	GP	AP
M1	模拟刻度，线性表头，0-刻度			·	·	·	·
M2	模拟刻度，平方根指示，0-10刻度			·	·	–	–
M3	液晶显示，线性表头，0-，用户可选			·	·	·	·
代码	安装支架			DP	HP	GP	AP
B1	管装弯支架（管外径Φ50-60）			·	·	·	·
B2	板装弯支架			·	·	·	·
B3	管装平支架（管外径Φ50-60）			·	·	·	·
代码	泄放阀			DP	HP	GP	AP
D0	背面泄放阀			·	·	·	·
D1	侧面泄放阀在压力室上部			·	·	·	·
D2	侧面泄放阀在压力室下部			·	·	·	·
代码	法兰适配器			DP	HP	GP	AP
N	无法兰适配器（法兰上由1/4NPT阴螺纹供引压连接）			·	·	·	·
C1	1/2NPT阴螺纹法兰适配器，引压过渡接头及焊接引压管 （不锈钢）			·	·	·	·
C2	M20×1.5阳螺纹法兰适配器，引压过渡接头及焊接引压管 （不锈钢）			·	·	·	·
代码	防爆认证（普通型不填）			DP	HP	GP	AP
d	隔爆型，防爆等级Exd Ⅱ BT6			·	·	·	·
i	本安型，防爆等级Exia Ⅱ CT6			·	·	·	·
注1：– 不提供     · 提供
注2：GP和AP变送器低压侧为316不锈钢 E型zui小量程URL/6；N、S型zui小量程URL/50
