HH-LUGB 管道蒸汽流量计

管道蒸汽流量计价格原理：管道蒸汽流量计价格,是利用流体在特定条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计

管道蒸汽流量计价格原理：
管道蒸汽流量计价格,是利用流体在特定条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计的．当通流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量。

采用标准		Q/320831AHH003-2004 JB/T6807-93
测量介质：		气体、液体、蒸气
口径规格	法兰卡装式口径选择	25，32，40，50，65，80，100，125，150，200，250，300
	法兰连接式口径选择	25，32，40，50，65，80，100，125，150，200，250，300
	插入式口径选择	300，400，500，600，800，1000
流量测量范围	正常测量流速范围	雷诺数1.5×104～4×106;气体550m/s;液体0.5～7m/s
	正常测量流速范围	液体、气体、流量测量范围见表2，蒸汽流量范围见表3
测量精度		1.0级或1.5级
被测介质温度		常温–25℃～100℃
		高温–25℃～150℃  -25℃～250℃
输出信号		4～20mA,传输距离为1000m(负载电阻≤750)、485通讯、频率输出
仪表使用环境		温度:-25℃～+55℃  湿度:5～90%
材质		不锈钢，铝合金
电源		DC24V或锂电池3.6V
防爆等级		Exd ⅡBT4
防护等级		IP65

代号	通径	流量范围㎡/h
HHLUG-25	DN25	1~12(液体)		10～100（气体）
HHLUG-32	DN32	1.5~23(液体)		15~150（气体）
HHLUG-40	DN40	2.4~32(液体)		22.6~150（气体）
HHLUG-50	DN50	4~50(液体)		35~350（气体）
HHLUG-65	DN65	6.3~184(液体)		60～600（气体）
HHLUG-80	DN80	10~130(液体)		90~900（气体）			注：1.蒸汽流量请查看表3
HHLUG-100	DN100	20~200(液体)		140~1400（气体）			2.DN250～DN600可按客户要求订货
HHLUG-125	DN125	31~310(液体)		220～1450（气体）			3.DN300以上口径推荐使用插入式涡街流量计可定制
HHLUG-150	DN150	45~450(液体)		300~3000（气体）
HHLUG-200	DN200	80~800(液体)		550~5500（气体）
HHLUG-250	DN250	150~1500(液体)		880～8800（气体）
HHLUG-300	DN300	200~2000(液体)		1300～13000（气体）
HHLCG-300	DN300	100~1500(液体)		1560～15600（气体）
HHLCG-400	DN400	180~3000(液体)		2750～27000（气体）
HHLCG-500	DN500	300~4500(液体)		4300～43000（气体）
HHLCG-600	DN600	450~6500(液体)		6100～61000（气体）
HHLCG-800	DN800	750~10000(液体)		11000～110000（气体）
HHLCG-1000	DN1000	1200~1700(液体)		17000～170000（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
		F4	频率输出
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号	连接方式
				L1	法兰卡装式
				L2	法兰连接式
				L3	插入式
					代号	功能2
					E1	1.0级
					E2	1.5级
					T1	常温
					T2	高温
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	内部3.6V供电
					D2	DC24V供电
					B1	不锈钢
					B2	碳钢

蒸汽流量计价格安装条件

　　l 传感器可安装在室内，也可安装在室外。环境条件要符合要求。

　　l 传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。

　　l 传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。

　　l 传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。

　　l 被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。

　　l 传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。

　　l 直管段内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管径，误差要≤3%并不超过5mm。

蒸汽流量计价格安装步骤要求

　　l 将配备的专用法兰分别焊接到上下游直管段上，使专用法兰和直管段的内径严格垂直与同心。

　　l 将传感器夹在焊有专用法兰的上下游直管段上，用螺栓紧固，使上下游直管段与传感器保持同轴。

　　l 传感器安装方式：传感器应朝上或水平（放大器指向）安装；介质温度超过250℃，传感器应水平安装。

　　l 传感器及管道必要时应良好接地，接地电阻≤10Ω。

　　传感器上、下游直管段长度的要求

蒸汽流量计价格安装注意十要点

　　1、合理选择安装场所和环境。

　　避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。

　　2、上下游必须有足够的直管段。

　　若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D 。

　　若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D 。

　　调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

　　3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。

　　4、管道采取减振动措施。

　　传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

　　5．在水平管道上安装是流量传感器常用的安装方式。

　　测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

　　测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

　　6．传感器在垂直管道的安装。

　　测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。

　　测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

　　7、传感器在水平管道的侧装。

　　无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。

　　8．传感器在水平管道的倒装。

　　一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。

　　9．传感器在有保温层管道上的安装。

　　测量高温蒸汽时，保温层多不能超过支架高度的三分之一。

　　10．测压点和测温点的选择。

　　根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。

蒸汽流量计价格注意事项

　　l 专用法兰与直管段焊接时不能带着传感器焊接。

　　l 安装时应使传感器的流向标志与管道内流体流向一致。

　　l 传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。

　　l 测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。

　　l 连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，zui大长度不应超过200米。

　　l 安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。

　　测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时，必须安全操作，做好高温防护。降温降压后在安全条件下方可更换探头。

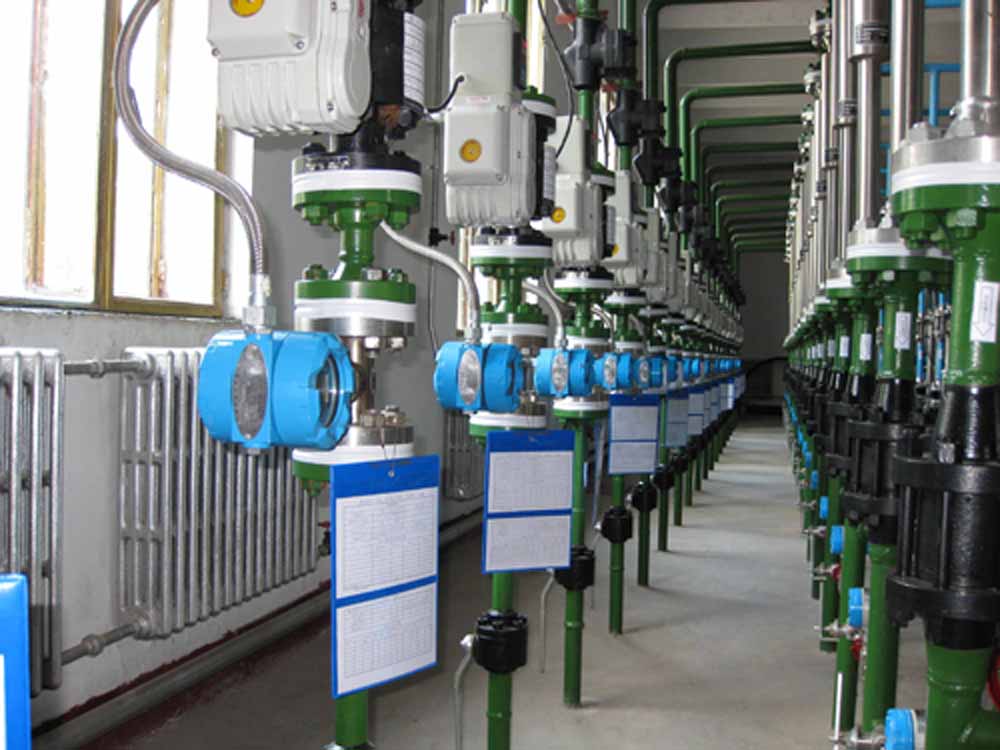

管道蒸汽流量计价格：四川安装现场
