U2-P1-O1 0-10V转4-20MA

深圳市贝福电子有限公司

会员指数：

企业认证：

价格：电议

所在地：广东深圳市

型号：U2-P1-O1

更新时间：2020-10-16

浏览次数：2907

公司地址：深圳市福田区凯丰大厦

聂先生(先生)

点击查看联系电话在线询价

产品简介

模拟信号光电隔离放大器IBF -U(A)□ -P□- O□产品型号及定义 IBF -U(A)□ -P□- O□

公司简介

深圳市贝福电子有限公司专业经营研发高性能的隔离式安全栅、隔离放大器模块、模拟信号隔离变送器、安全栅、温度变送器、隔离稳压芯片、AC/DC、DC/DC等系列产品。

产品的尺寸性能符合国际标准，而且提供最合理的解决方案，通过与您公司团队的紧密合作，为您订制特殊要求的隔离转换模块。我们的产品种类齐全，性价比高于国内外同行业，同时我们还建立了产品质量跟踪和完善的售后服务体系，在电力、通讯、仪器仪表、医疗设备、工控智能化、汽车电子、安防、军工等行业得到广泛应用。本公司始终将“以诚为信，以质为本”的精神作为企业发展的宗旨，欢迎广大客户垂询惠顾。

适用于工业现场的直流电压、电流检测、并转换为标准直流信号传送给PLC、显示仪表等设备，主要解决工业控制系统的信号转换、传输过程中的干扰问题，保证系统稳定可靠运行，实现对电气设备的直流电压、电流的监测、控制、保护等功能

展开

产品说明

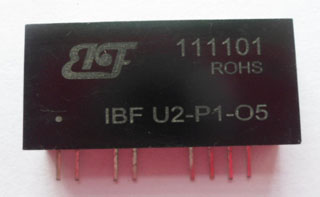

模拟信号光电隔离放大器

IBF -U(A)□ -P□- O□

产品型号及定义

IBF -U(A)□ -P□- O□

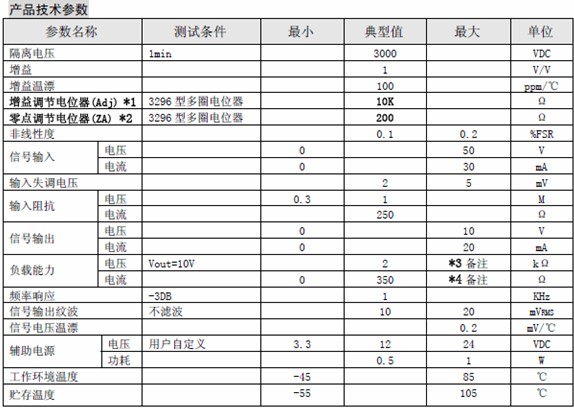

zui大工作范围：

如果超过范围，可能会造成产品性损坏。

连续隔离电压值： 3000VDC

电源电压输入范围： ±10%Vin

焊接温度（10秒）： +300℃

输入电压或电流信号值

U1：0-5V A1：0—1mA

U2：0-10V A2: 0—10mA

U3：0-75mV A3: 0—20mA

U4：0-2.5V A4: 4—20mA

U5：0-±5V A5：0—±1mA

U6：0-±10V A6: 0—±10mA

U7：0-±100mV A7: 0—±20mA

U8：用户自定义 A8: 用户自定义

辅助电源

P1:DC24V P2:DC12V 　

P3:DC5V P4:DC15V P5:用户自定义

输出信号

O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V

O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA

O10: 用户自定义

产品说明:

SIP12脚符合UL94V-0标准阻燃封装

只需外接电位器既可调节零点和增益

电源、信号、输入输出 3000VDC隔离

工业级温度范围：-45～+85度

有较强的抗EMC电磁干扰和高频信号空间干扰特性

大小： 32.0mm*13.8mm*8.8mm

应用举例:

直流电流/电压信号的隔离、转换及放大

模拟信号地线干扰抑制及数据隔离采集

信号远程无失传输

电力监控、医疗设备隔离安全栅

一进一出、一进两出、两进两出模拟信号转换

特点：

精度等级：0.1级、0.2级、0.5级。

0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。

输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。

全量程范围内高的线性度（非线性度<0.2%）

DIN35卡轨式一进一出、二进二出、一进二出系列

一进两出单输入双输出信号隔离变送器

主要特性

精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用。

l 标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。

l 输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力。

l 全量程范围内高的线性度（非线性度<0.2%）

型号及定义

IBF12 - U(A)□- P□- O□

输入额定电压U（或电流A）值		辅助电源P	输出O
U1： 0-5V	A1：0-1mA	P1： DC24V	O1：4-20mA
U2：0-10V	A2：0-10mA	P2： DC12V	O2：0-20mA
U3：0-75mV	A3：0-20mA	P3： DC5V	O4：0-5V
U4：0-2.5V	A4：4-20mA	P4： DC15V	O5：0-10V
			O6：1-5V
Uz：用户自定义	Az：用户自定义	Pz：用户自定义	Oz: 用户自定义

产品选型举例

例：输入 0-5V 辅助电源：24V 输出1：4-20mA 输出2：4-20mA 产品型号：IBF12-U1-P1-O1

通用参数

精度 ---------- 0.1% ，0.2% ，0.5%	隔离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、24V，±10%	缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃	耐压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露)	2500VDC，50Hz，1分钟，漏电流 1mA
存储温度---------- -45 ~ +80℃	耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)

输入参数				输出参数
输入项目	输入阻抗	电源损耗	输入过载能力	输出项目	输出过载能力	响应时间
0-5V	≥300KΩ	电压输出 < 0.6W 电流输出 <1.5W	2.0倍额定：连续	4-20mA	负载电阻不超过350Ω	≤1mS
0-10V				0-20mA
0-1mA	1KΩ		1.5倍额定：连续 3.0倍额定：1S
0-10mA	TYP：250Ω 可自设定			0-5V	≥2KΩ
0-20mA				0-10V
4-20mA				1-5V
