A4-P1-O5 4-20MA转0-10V

深圳市贝福电子有限公司

会员指数：

企业认证：

价格：电议

所在地：广东深圳市

型号：A4-P1-O5

更新时间：2020-10-16

浏览次数：4336

公司地址：深圳市福田区凯丰大厦

聂先生(先生)

点击查看联系电话在线询价

产品简介

卡轨式使用方便、有源隔离转换、变送、配电产品单输入单输出信号隔离变送器主要特性精度等级：0.1级、0.2级、0.5级。产品

公司简介

深圳市贝福电子有限公司专业经营研发高性能的隔离式安全栅、隔离放大器模块、模拟信号隔离变送器、安全栅、温度变送器、隔离稳压芯片、AC/DC、DC/DC等系列产品。

产品的尺寸性能符合国际标准，而且提供最合理的解决方案，通过与您公司团队的紧密合作，为您订制特殊要求的隔离转换模块。我们的产品种类齐全，性价比高于国内外同行业，同时我们还建立了产品质量跟踪和完善的售后服务体系，在电力、通讯、仪器仪表、医疗设备、工控智能化、汽车电子、安防、军工等行业得到广泛应用。本公司始终将“以诚为信，以质为本”的精神作为企业发展的宗旨，欢迎广大客户垂询惠顾。

适用于工业现场的直流电压、电流检测、并转换为标准直流信号传送给PLC、显示仪表等设备，主要解决工业控制系统的信号转换、传输过程中的干扰问题，保证系统稳定可靠运行，实现对电气设备的直流电压、电流的监测、控制、保护等功能

展开

产品说明

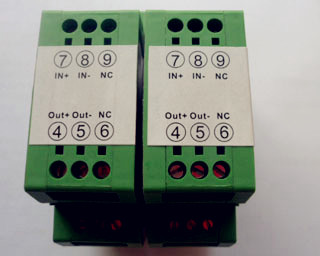

卡轨式使用方便、有源隔离转换、变送、配电产品

单输入单输出信号隔离变送器

主要特性

精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用。

标准信号输入:0-5V/0-10V/1-5V/2-10V,0-10mA/0-20mA/4-20mA等。

输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力。

全量程范围内高的线性度（非线性度<0.2%）

型号及定义

DIN11 IBF - U(A)□- P□- O□

输入额定电压U（或电流A）值		辅助电源P	输出O
U1： 0-5V	A1：0-1mA	P1： DC24V	O1：4-20mA
U2：0-10V	A2：0-10mA	P2： DC12V	O2：0-20mA
U3：0-75mV	A3：0-20mA	P3： DC5V	O4：0-5V
U4：0-2.5V	A4：4-20mA	P4： DC15V	O5：0-10V
U8:2-10V			O6：1-5V
Uz：用户自定义	Az：用户自定义	Pz：用户自定义	Oz: 用户自定义

产品选型举例

例：输入1：0-5V 辅助电源：24V 输出2：4-20mA 产品型号：DIN11 IBF-U1-P1-O1

通用参数

精度 ---------- 0.1% ，0.2% ，0.5%	隔离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、24V，±10%	缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃	耐压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露)	2500VDC，50Hz，1分钟，漏电流 1mA
存储温度---------- -45 ~ +80℃	耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)

输入参数				输出参数
输入项目	输入阻抗	电源损耗	输入过载能力	输出项目	输出过载能力	响应时间
0-5V	≥300KΩ	电压输出 < 0.6W 电流输出 <1.5W	2.0倍额定：连续	4-20mA	负载电阻不超过350Ω	≤1mS
0-10V				0-20mA
0-1mA	1KΩ		1.5倍额定：连续 3.0倍额定：1S
0-10mA	TYP：250Ω 可自设定			0-5V	≥2KΩ
0-20mA				0-10V
4-20mA				1-5V

注: 电流输出型如果要求负载电阻500Ω,请另做注

应用场合：

需要0~20mA、4~20mA、0~10V、0~30V等直流信号做为信号源的试验室装置，如仪器维修校验等；需要直流信号做为信号源的工控设备，如调节阀、变频器等；可用于自动化控制系统信号源进行调试。是自动化及仪表工程师不可缺少的工具

信号隔离器、信号分配器、信号变送器、信号源、数据采集模块、产品计数器、脉冲

控制仪等工业设备

信号隔离器主要技术指标

1. 隔离强度：也叫隔离能力、耐压强度或测试耐压，这是衡量信号隔离器的主要参数之一。单位：伏。它指的是输入与输出，输入与电源，输出与电源之间的耐压能力。它的数值越大说明耐压能力越好，隔离能力越强，滤波性能越高。一般的，这种耐压测试是通过一次性样品的耐压检验来确定的。在该测试过程中，将持续若干秒地分别在输入与输出、输入与电源、输出与电源之间加载50Hz的工频电压，以便得出器件同另一个电势面之间不会发生击穿的电压数值。 2. 变送精度：信号隔离变送器质量的标尺,业内一般能做到量程的±0.2%，可以满足各种场合需求。 3. 温度系数：表示隔离器等仪表在环境温度发生变化时，精度的变化情况。大多情况下用PPM表示。 4. 响应时间：表征信号隔离器的反应速度，一般≤200mS。 5. 缘电阻：内部电源与外壳之间隔离直流作用的数值化表征。 6. 负载电阻：反映了信号隔离器的带载能力。
