产品简介
电压击穿试验仪HCDJC-100KV型技术方案书北京华测试验仪器有限公司单位地址：北京海淀区上地信息路2号中关村留学人员创业园D
公司简介
公事主营几大系列：
功能材料电学综合测试系统、绝缘诊断测试系统、高低温介电温谱测试仪、极化装置与电源、高压放大器、PVDV薄膜极化、高低温冷热台、铁电压电热释电测试仪、绝缘材料电学性能综合测试平台、电击穿强度试验仪、耐电弧试验仪、高压漏电起痕测试仪、冲击电压试验仪、储能材料电学测控系统、压电传感器测控系统。
我们深信未来是一个加智慧的世界，华测公司与合作伙伴一起，努力研发加高效的检测系统以工业自动化设备，推动中国新材料时代发展的进程，推动世界的进步，并坚信世界因我们而不同。
展开
产品说明
电压击穿试验仪
HCDJC-100KV型
技术方案书
北京华测试验仪器有限公司
感谢您选择北京华测试验仪器!您能成为我们的客户是我们莫大的荣幸。本公司不仅给您提供质量优异的产品，而且将为您提供满意的服务！我们郑重承诺我单位所销售的产品一年之内出现质量问题，只换不修。一年之后，只收成本费，不收维修费。
北京华测试验仪器为中科院下属北京中科微纳股份有限公司控股子公司，公司现有16名海外留学人员，在北京中关村科技园区留学生创业园区注册成立的一家从事新材料检测仪器、传感和物联网测控技术研发的高新技术企业。技术队伍中包括千人计划、973科学家、杰出青年基金获得者、教育部“长江学者”特聘教授、科学院“百人计划”等26名博士。公司以生产与销售新材料检测试验仪器，以“感动用户，感知”为己任，公司在新材料检测仪器、物联网核心技术行业致力于成为的解决方案供应商。积围绕客户需求，通过不断提升的检测技术为客户提供优质的信息化升级服务，努力成为客户心中新材料检测技术及物联网服务的。
材料检测试验仪器典型客户：
上海高分子材料研究中心
北京化工大学材料学院
近代物理研究所
有色金属研究所
锦湖轮胎（天津）有限公司
山东万图高分子材料有限公司
东莞市安迪科润滑科技有限公司
中石化南阳油田石蜡分公司
河北高山电子股份有限公司
四川九洲电缆股份有限公司
…………………………….
……………………………….。
HCDJC-50KV创电压击穿试验仪
注：可按用户要求订制非标产品
本产品有以下型号：10KV，20KV，30KV，50KV，100KV系列
《附带一级计量鉴定质检证书一份》
本产品由清华大学仪器系、北大物理系、北方工大机械学院等多位研究人员联袂打造、是目前稳定的缘材料电气强度试验仪器。
一、符合标准：
GB1408.1-2006《缘材料电气强度试验方法 第1部分；工频下试验》
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
GB/T 3333-1999《电缆纸工频击穿电压试验方法》
GB/T 12656-1990《电容器纸工频击穿电压测定法》
GB/T 1981.2-2009 《电气缘用漆第2部分:试验方法》
ASTM D149 - 09 《固体电缘材料在商用电源频率下的介电击穿电压和介电强度的标准试验方法》
主要开发工程师及简介
机械工程师：岳冬生 原上市公司机械工程师
电气工程师：仲崇山 农业大学电气工程学院教授
单片机开发：宁可庆 北方工大教授
二、仪器：
1、直流电机加载减速机构，精度更高，声音更小。
2、采用电磁放电装置，更加安全，可靠。
3、仪器内部采用电磁屏蔽处理，减少干扰。
4、独特技术，更加简单人性化。
5、军工品质，性能，航天五院514所检验、校准！
三、HCDJC-100KV电压击穿试验仪用途
电压击穿试验仪满足GB1408.1-2006《缘材料电气强度试验方法 第1部分；工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。电压击穿试验仪主要适用于固体缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、缘油、缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。本试验机采用立式箱体结构，大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。
四、电压击穿试验仪主要技术要求：
1、设备输入电压： 交流 220 V (普通试验室电源均可兼容)
2、试验电压方式： 交流 0--100KV ;
直流 0--100 KV
3、电器容量：电压10万伏，容量50KVA（试验变压器）
4、试验方法：0-100KV全量程可调(采用电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)
5、击穿及耐压试验升压速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S (此项满足新标准里面快速升压试验要求) (此项满足新标准里面快速升压试验要求)
注：本产品采用的直流伺服电机加载减速机构，保证了新标准里面关于慢速试验和快速试验的新要求，（一般为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中满足国标对于升压速率要求的测试设备。
6、电压击穿试验仪试验方式：
直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交流试验：1、匀速升压 2、阶梯升压 3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。
7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。
8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。
9、本仪器采用的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。
10、支持短时间内短路试验要求。(其它同类产品无此功能)
11、一次试验可以同时做3个试样。(同类产品一次试验只能做一个试样)
12、电压测量误差： ≤ 1.5％
13、试验电压连续可调： 0-100 KV
14、耐压时间设定：0-6小时(可通过软件连续设定)
15、九级安全防护措施：
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)保护接地
(9)试验完成后电磁放电
五、试验方式
1、缘试样空气中击穿或耐压试验
2、缘试样浸油中击穿或耐压试验
1、缘试样空气中阶梯击穿或耐压试验
2、缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式

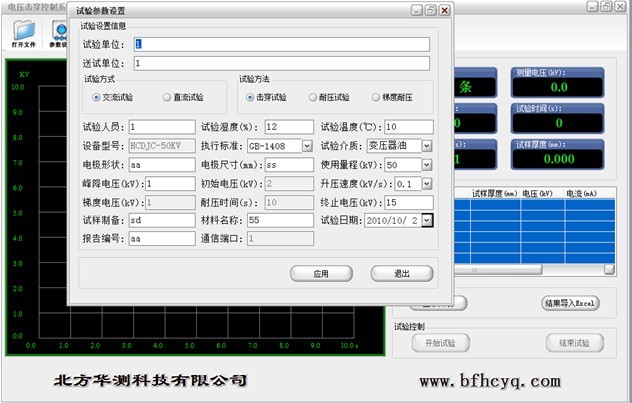

六、电压击穿试验仪试验软件：
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
六、设备安全保护功能：
◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电距离试验箱壁的近距离大于270mm，50KV测试设备高压电距离试验箱壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电,起到提醒使用人员放电以免造成人身伤害)。
◆ 试验放电装置，电磁铁自动放电放置。
七、电压击穿试验仪设备主要配置
1、 试验主机一台
2、 10万伏高压发生器一台
3、 全自动微电脑电压调压装置一套(串口方式)
4、 试验电规格(紫铜)(一般厂家为普通黄铜)：试验用电￠25mm两个￠75mm一个
5、 试验用油盒一只：材质为有机玻璃
6、 电磁自动放电装置一套。（一般厂家为放电棒，即试验完成后手持放电棒放电）
7、 电压击穿计算机测控软件一套
8、 计算机一套(专用抗强干扰计算机)
电脑主机配置：1、250G硬盘 2、2G内存 3、DVD光驱 4、专用屏蔽机箱及附件
显示器配置：19寸纯平液晶显示器一台
9、 彩色喷墨打印机一台(惠普品牌)
10、一级计量单位鉴定、校准证书一份
11、产品使用说明书一份
12、合格证一份
