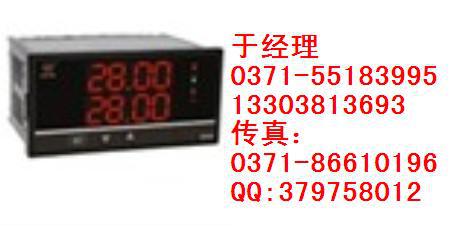

双路智能数字/光柱显示控制仪     　　双路智能数字/光柱显示控制仪 采用的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制。并能对各种非线性输入信号进行的线性校正。 　　可同时对两路信号分别进行显示及控制，两路输入信号亦可为不同类型的信号。输入端口均具备信号输入功能，只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。 　　采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。显示方式有二种：双路数码显示、双路数码+双路光柱显示；控制方式：两路相互的继电器控制/报警输出或模拟量变送输出。 　　输入输出回路均采用光电隔离，抗干扰能力强。可带串行通信接口。 　　具备多种标准外形尺寸，能适用各种测量控制场合。整机采用卡入式结构，使安装十分简便。 　型 号 WP-D821、823, S.T821、823, D921、923, D421、423, S421、423系列   输入信号 模拟量　　　热电偶：标准热电偶-- B、S、K、E、J、T、WRe等 　　　　　　电 阻：标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30Ω～350Ω等 　　　　　　电　流：0～10mA、4mA～20mA等（输入电阻≤250Ω） 　　　　　　电　压：0～5V、1V～5V、mV等（输入阻抗≥250KΩ）   输出信号 模拟量输出　DC 4mA～20mA (负载电阻≤500Ω)　　DC 0～10mA (负载电阻≤750Ω) 　　　　　　DC 1V～5V (负载电阻≥250KΩ)　　　　DC 0～5V (负载电阻≥250KΩ) 开关量输出　继电器控制输出-- ON/OFF(带回差)； 触点容量：AC 220V/3A； 　　　　　　DC 24V/(阻性负载) 　　　　　　可控硅控制输出-- SCR (过零触发脉冲)输出； AC 400V/0. 　　　　　　固态继电器输出-- SSR (固态继电器控制信号)输出； DC 5V～24V/30mA 通讯输出　　标准串行双向通讯接口 通讯协议：RS-232C,RS-485 　　　　　　波特率-- 300～9600bps(自由设定) 馈电输出　　DC 24V，负载≤30mA   特 性 测量精度　　数字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1% 分辨率　　　数字显示：±1字； 光柱显示：±1线 显示范围　　数字：-1999～9999 光柱：0～ 显示方式　　四位高亮度LED数码显示　　　　　　101线高分辩率光柱显示 　　　　　　发光二级管工作状态显示　　　　　　双路数码显示 　　　　　　双路数码显示＋双路光柱显示 控制/报警　　可选择上限、下限或上上限、下下限控制/报警输出 方　　式　　继电器ON/OFF带回差(可自由设定) 温度补偿　　0～50℃温度自动补偿 参数设定　　面板轻触式按键数字设定 参数设定值断电后保存 　　　　　　参数设定值密码锁定 保护方式　　热电偶/热电阻输入断线报警　　继电器输出状态LED指示 　　　　　　输入超／欠量程报警电源欠压自动复位 　　　　　　工作异常自动复位   使用环境 环境温度　　0～50℃ 相对湿度　　≤85% RH避免强腐蚀气体 供电电压　　常规型　·AC 220V % （50Hz±2Hz，线性电源） 　　　　　　特殊型　·AC 90V～265V （开关电源）·DC 24V±2V（开关电源） 功　　耗　　·≤5W（AC 220V 线性电源）·≤4W（AC 90V～265V 开关电源） 　　　　　　·≤4W（DC 24V 开关电源）

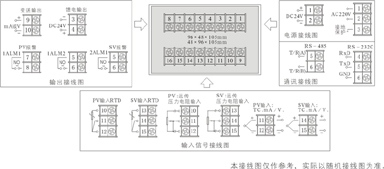

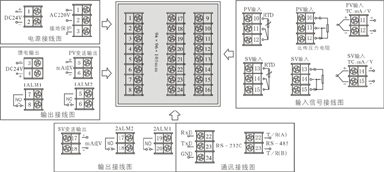

型 号 WP-D921、923、721、723系列 WP-D921、923、721、723系列 仪表外形 外形尺寸 宽×高×深：96×96×105mm 宽×高×深：72×72×105mm 开孔尺寸 （mm） 重 量 常规型(线性电源）：400g 特殊型（开关电源）：240g 接 线 图

型 号 WP-D421、423系列(横式) WP-S421、423系列(竖式) 仪表外形 外形尺寸 宽×高×深: 96×48×105mm 宽×高×深：48×96×105mm 开孔尺寸 （mm） 重 量 常规型（开关电源）：240g 接 线 图

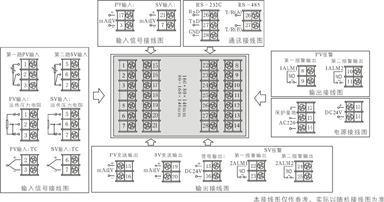

型 号 WP-D.T821、823系列（横式） WP-S.T821、823系列（竖式） 仪表外形 外形尺寸 宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸 （mm） 重 量 常规型(线性电源）：400g 特殊型（开关电源）：240g 接 线 图
