双路数学运算模块 WP-202WPX-BQ-12/12-21-A
|
|
 |
|
智能数学运算器采用小型插装结构,内部使用的微处理器进行智能过算控制，可对输入参数进开方、加减、乘除、比值等数字运算后，转换为光电隔离的电压或电流信号输出、并可对各种植非线性输入信号进行的线性校正。
可选用专用的编程显示模块，可将输入信号所对应的测量值以数字方式清晰直观地显示出来，通过本公司配套的编程器可任意选择开方运算的范围，并可设定小信号切除功能。参数设定值断电后性保存。输出回路均采用光电隔离，抗干扰性能优越，变送输出有电压或电流信号供选择。
主要技术参数
输 入:·电压或电流(用户可选)
输入电阻:·＞500KΩ(电压输入时)
·＜ 250Ω(电流输入时)
数学模型:·开方： S0=S1 S0≥CUT S0=S1(S0< CUT)
·式 中： S0－输出信号；S1、S2－输入信号CUT－小信号切除点(0～)A、 B－系数(由专用编程器设定)
·注：不使用的输入通道作为0进行计算。公式中的输入/输出是将电压、电流用0～1.000的规格化数值来表示的。
计算精度:·±0.3%FS
运算周期:·0.4秒
参数设定:·由本公司专用编程器进行设定
输 出:·两路输出（光电隔离）：
·一路：电压或电流（订货时请注明）；
·第二路：电压或电流；或控制/报警继电器ON/OFF输出(AC 220V/0.,DC 24V/1A,阻性负载);或串行通讯输出：RS-232C、RS-485 （订货时请注明）
允许负载电阻:·≥250KΩ(电压输出时)
·0～600Ω(电流输出时)
缘电阻:·各端子与接地端子之间：100MΩ/DC 500V
缘强度:·电源端子与接地端子之间：AC 1500V/1分钟
·输入/输出端子与接地端子间：DC 500V/1分钟。
结 构:·小型化插装式结构 颜色芒塞尔N4.0
重 量:·主体：约180g 插座：约80g
维 护:·在安装配线状态下主体可以更换专用编程器的通讯接口位于主体前面

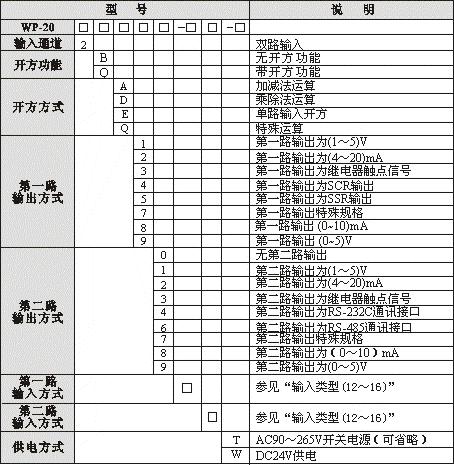

型谱表
选型举例：WP－202BA22－1212
外形示意图
|
|
