大倾角皮带机大倾角皮带机

新乡特昌振动机械有限公司

会员指数：

企业认证：

价格：电议

所在地：河南新乡市

型号：大倾角皮带机

更新时间：2017-03-08

浏览次数：3716

公司地址：新乡市牧野区寺庄顶工业区60号

15937319886 魏经理(女士) 经理

点击查看联系电话在线询价

产品简介

大倾角皮带机厂家大倾角皮带机价格优惠，大倾角皮带机型号齐全，欢迎来电咨询订购魏经理：159-373-19886DJ大倾角挡边皮带输送机

公司简介

新乡市特昌振动机械有限公司()位于新乡市北环寺庄顶工业园区，紧邻京广铁路、107国道，地理位置优越，交通便利。是一家集设计、研发、生产制造的优秀企业，主要产品有LS螺旋输送机,GX管式螺旋输送机，LSY水泥螺旋输送机，仓壁振动器、电机振动给料机、电磁振动给料机、刚性叶轮给料机、振动给料斗、TD斗式提升机、TH链条斗式提升机、NE板链斗式提升机、埋刮板输送机、圆盘给料机、矿用振动筛、直线振动筛、旋振筛、脱水筛、振动磨机、振动电机、混合机、矿山配件等九大项上百种产品供您选型，也可根据用户要求设计制造各种矿用机械产品。
我公司拥有专业的技术人员、高级工程师和销售售后服务人员，组成了一支具有高素质、积极创新的团队。先进的生产加工设备及先进的生产工艺，和完善的检测手段，技术质量水平居同行业领先地位。我们始终坚持以“科技领先、卓越品质、诚信经营、完善服务”为企业宗旨。坚持质量第一、诚信第一，用户至上。魏经理：159-373-19886

展开

产品说明

大倾角皮带机厂家大倾角皮带机价格优惠，大倾角皮带机型号齐全，欢迎来电咨询订购

魏经理：

DJ大倾角挡边皮带输送机概述：

该系列产品主要用于散装物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90°（70°以下），其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃—＋40℃范围内输送堆积密度为0.5—2.5t／m3的各种散装物料，对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料，须在订货时提出，采用相应材料的特殊挡边输送带。

DJ大倾角挡边皮带输送机技术参数：

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分输送倾角输送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	头轮中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H2/h（MM）	335		330-490		600		600		600-800
	中间段带面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中间段地脚宽B2/h（MM）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	头轮中心高H2/h（MM）	1400-2000						1600-2000
	尾轮中心高H2/h（MM）	600-800				800-1000				800-1200
	中间段带面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中间段地脚宽B2/h（MM）	1440				1690				1890

本表中输送量按zui小横隔间板间距计算，带速增减，输送量成倍增减，其他物料可参见表确定。

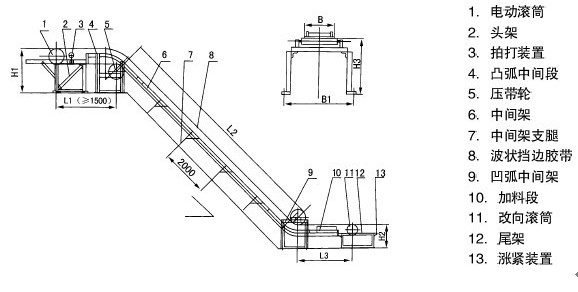

DJ大倾角挡边皮带输送机外形图

DJ大倾角挡边皮带输送机选型

根据输送物料特性、倾角及输送量的大小，参照技术参数表，确定输送机的带宽，挡边高及带速大小。其中：

（1）挡边输送带分常温（-20～50℃）、耐热（120℃以下），耐高温（180℃以下）及耐酸耐碱耐油等几种；

（2）输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m／s、1.6m／s、2m／s）的办法提高输送量；

（3）输送高度zui大70m，zui大粒度应小于挡边高30-40mm.

（4）上托辊间距一般为1.2m，下托辊间距一般为1.2m，倾角大于60°时为2.4m，防跑偏挡辊间距为3-6m.L3标准为2200，zui小1500.

使用说明

1、本表仅适于初步简易选型，终选型结果应按计算结果确定。

　　2、本表中数据按胶带线速度V＝1m／s，横隔板间距ts＝0.25m，物为容量γ＝1t／m3，提升高度H＝10m为假定条件计算，如条件不同应适当换算。

　　3、选型举例：

　　已知：输送物料为煤，容量γ＝0.8t／m3，物料粒度A《40mm，输送倾角β＝45°，输送量Q＝85t／h，输送高度15m，求所需带宽和带速以及电机功率。先求得胶带机输送量应为85t／h÷0.5t／m3，＝106.25m3／h，然后在表中45°倾角列中查到B＝800，H＝160的输送量96.6m3／h为接近，再将线速度改为1.25m／s，则胶带输送量成为96.6m3／h×1.25＝120.75m3／h，即可满足使用要求。相应所需功率为4.59Kw×15m÷10m×1.25＝8.6kw.

　　4、横隔板形式根据输送机倾角大小选定。

18°＜β≤40°T型，40°＜β≤60°C型，60°＜β≤90°TC型
