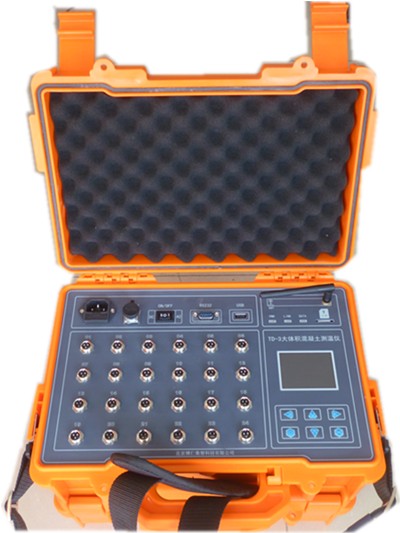

TD-3大体积混凝土测温仪

一、系统概述

温度历来是一个非常关键的参数，在建筑施工、工业、医疗、军事和生活等许多方面，都需要准确测量温度。温度的自动监测已经成为各行各业保证安全生产和减少损失的重要措施之一。在某些特殊场合下，由于布线繁琐、监测点分散、各点之间间隔较远等因素，采用传统的温度测量方式周期长，成本高，而且测量员必须到现场进行测量，导致工作效率低，人为误差大，且不便于管理。

我公司研制生产的TD-3型大体积混凝土测温系统，采用的传感技术、无线通讯技术、自动化控制技术、数字识别技术结合抗电磁干扰设计，可对工业、民用条件下温度实现现场和远程智能化在线监测和预警。

友好的人机界面给用户提供了直观的操作平台。主机在监测数据的同时显示各个采集模块的工作电压，以保证系统正常运行。系统自动记录数据，保存到各个测温模块。可以由USB口上传至计算机，用计算机进行数据分析，支持打印输出，也可以通过GPRS无线网络远程传输进行实时显示和监测。本套系统采用的硬件设计合理，选用高、高稳定性元器件，结合软件智能管理，保证系统运行稳定可靠。

二、性能指标

测温范围：-55℃ ～ +125℃；

测量精度：±0.3℃；

分 辨 率： 0.1℃；

采样点数： <256

巡检周期： 1~120分

存储空间： 2000MB

转储方式： U盘

报警阈值： -55℃ ～ +125℃

数据输出： LCD彩屏 / PC

无线频段： 433MHz（ISM）/GPRS网络

传输距离：射频:<1500米

GPRS:制

测点线长： < 80 m

供电方式： AC220V / 锂电池

电池续航： 10~30天（自选）

通讯接口： RS232

电池寿命： 充放电 > 500次

额定功率： 5W

工作温度： -20℃ ～ +60℃

工作湿度： 小于90%RH

主机尺寸： 260mm×206mm×106mm

从机尺寸： 333mm×236mm×126mm

三、系统特点：

1、便携式测温从机，可以适用于偏远、复杂工况，操作方便。

2、从机自动记录温度数据，实时存储并发送主机接收确保数据永不丢失。

3、短距离无线传输，空旷环境下，传输距离1500米；远距离传输GPRS网络传输无距离限制，有信号即可。

4、具有自诊断功能，方便系统维护，提高运行可靠性；

5、外壳防水、防潮、抗压、防摔，有利地防止意外导致仪器的损坏。

6、拥有简而易懂的上位机软件，zui高可测256个测点，可显示实时采集数据，曲线等。

四、系统结构

（一）系统结构示意图

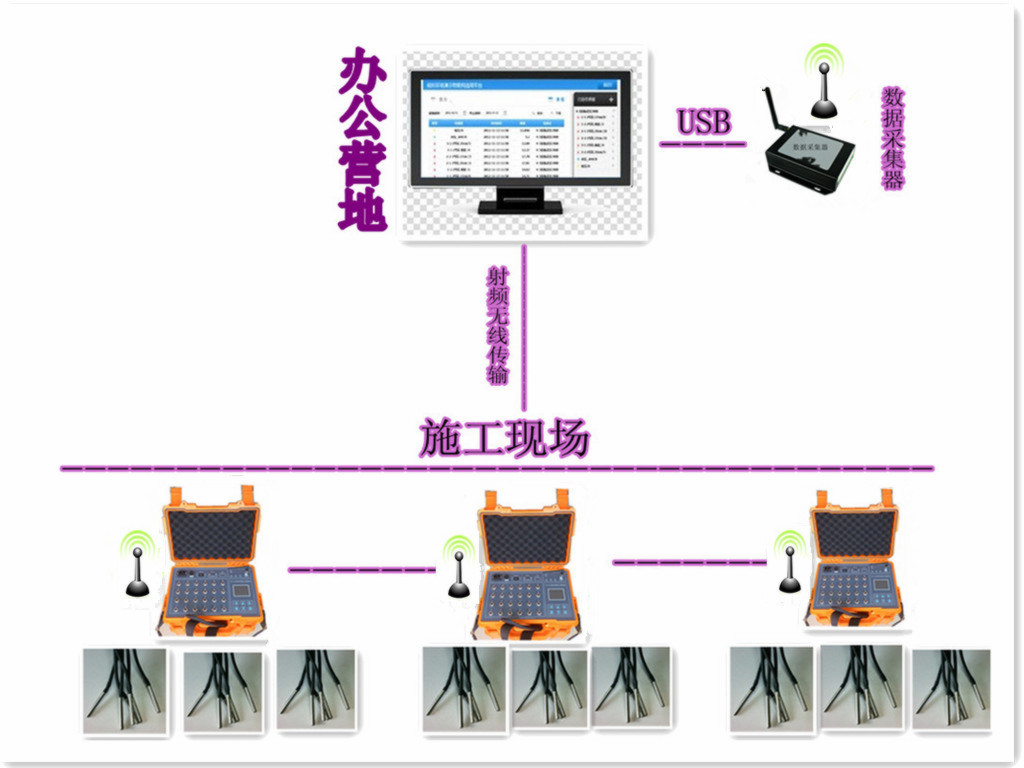

无线射频传输示意图（实际传输距离1500米左右）

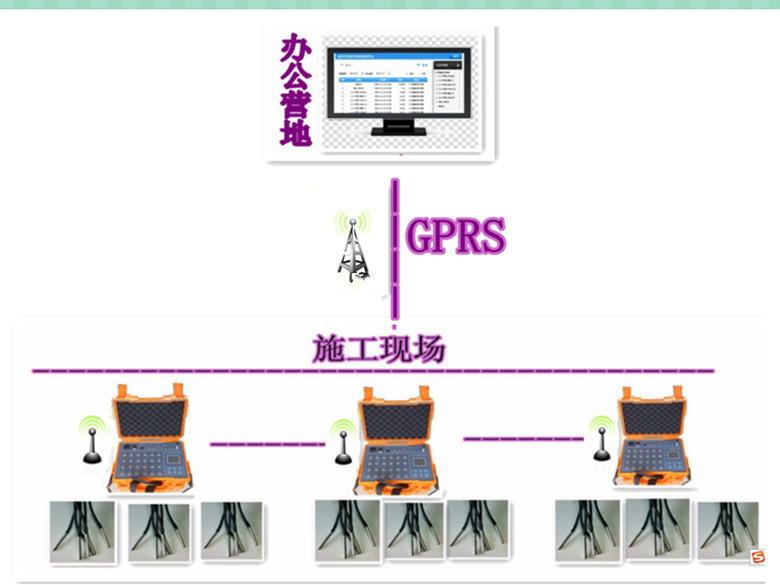

GPRS无线传输示意图（只要有网络覆盖的地区都可以实现传输）

TD-3型大体积混凝土测温仪由上位机软件、便携式从机、采集探头组成。

采集探头采用进口数字温度传感器，稳定性好，度高。

便携式从机也可外置专用锂电，可以在野外操作使用，连续工作时间约30天左右。

（二）温度采集模块

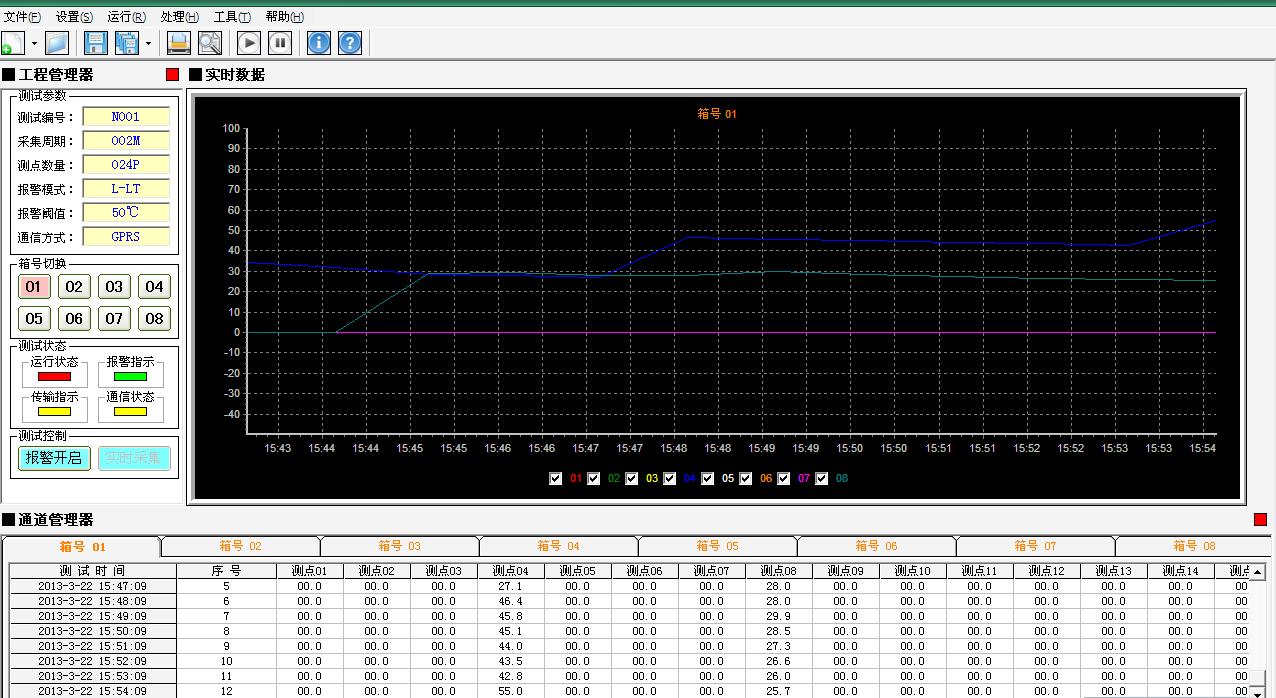

五、上位机软件显示界面

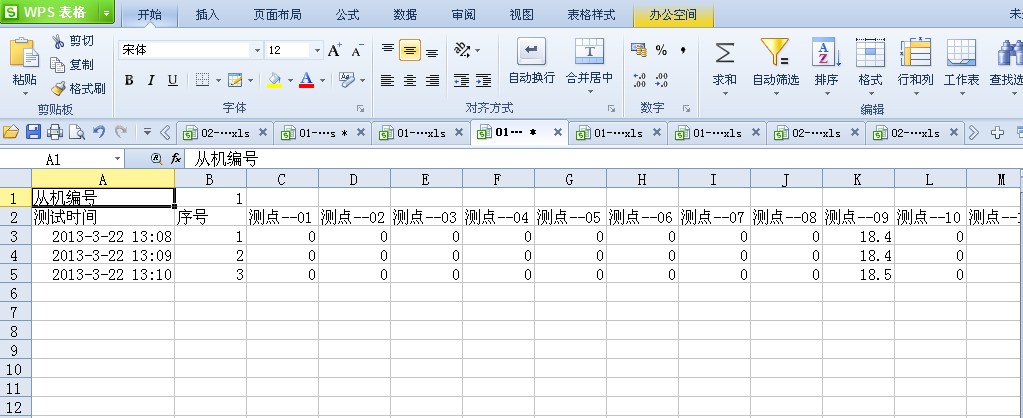

通过无线传输或者U盘转储的数据可以在电脑上清晰的显示并进行处理，如图所示：
