泰克DPO2024数字荧光示波器产品介绍
－嵌入式设计和调试
－混合信号设计和调试
－电源测量
－汽车电子
－教育和培训
－视频设计和调试

DPO2024数字荧光示波器性能概述：
100 MHz 和200 MHz 带宽型号
2 条或4 条模拟通道
6 条数字通道 (MSO2000 系列)
所有通道上采样率高达1 GS/s
所有通道上1 M 点记录长度
5,000 wfm/s zui大波形捕获速率
触发套件串行总线触发和解码
2C、SPI、CAN、LIN 和RS-232/422/485/UART串行触发、解码和分析选项易用功能
Wave Inspector?导航和搜索提供了前所未有的波形分析效率
FilterVuTM可变低通滤波器可以滤掉不想要的信号噪声，同时仍捕获高频事件
明亮的7英寸(180 mm)宽屏TFT-LCD彩色显示器
前面板上USB 2.0端口，迅速简便地存储数据
后面板上USB 2.0设备端口，使用USBTMC通过PC直接控制示波器，或直接打印到任何兼容PictBridge? 的打印机
即插即用PC连接和分析软件解决方案
TekVPI?探头接口，支持有源探头、差分探头和电流探头，自动定标和确定度量单位
体积小，重量轻，深仅5.3 英寸(134mm)，重仅7 磅14 盎司(3.6 公斤)混合信号设计和分析(MSO2000 系列)
能够时间相关多4 条模拟和16 条数字通道
并行总线触发和分析
多通道建立时间和保持时间触发
下一代数字波形显示


泰克新推出MSO2000/DPO2000 系列数字荧光示波器 >>>>>>
简便捕获、保存和分析测量结果。		NI LabVIEW SignalExpressTM 泰克版软件－ 泰克与National Instruments联合开发的互动的测量采集和分析软件，为MSO/DPO2000 系列专门优化。
e*Scope可以从任何联网的PC上通过传统 浏览器界面控制联网的示波器。

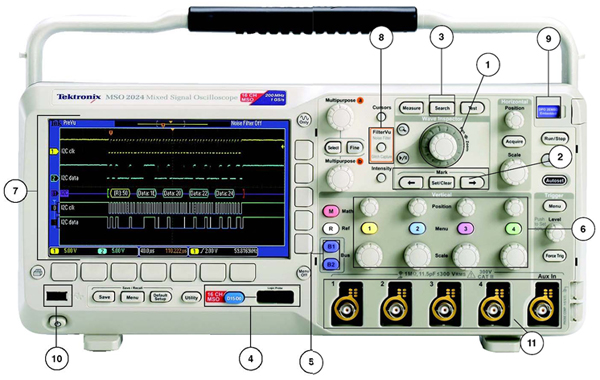

性能特点介绍

1 缩放/卷动－缩放和卷动专用的前面板控制功能。内部旋钮控制着缩放系数，外环调整则在波形中卷动缩放框。波形搜索变得前所未有的简便。   42 条或4 条模拟通道和16 条数字通道－在同一个显示画面上查看和触发多20个时间相关的信号。(只在MSO型号上提供了16 条数字通道。)   7大型宽屏数字荧光显示器－MSO/DPO2000系列拥有明亮的7 英寸(180 mm)宽屏显示器。 5,000个波形/秒的连续波形捕获速率和实时辉度等级，可以更快地发现和排查设计问题。连续高波形捕获速率节约了时间，可以迅速揭示问题特点，进而运用触发，隔离问题。实时辉度等级揭示了累积的信号活动“历史”。数字荧光显示可以更简便地了解已经捕获的瞬态事件特点。它突出显示信号轨迹发生比较频繁的区域。 2 标记－想标记波形、以备以后参考或在感兴趣的事件之间迅速导航？只需按Set Mark 按钮，把”bookmarks”(书签)放在波形上。使用<---和--->按钮，导航通过用户标记，搜索生成的标记。   5 并行总线和串行总线－触发并行或串行数据包级内容，查看作为总线采集的数据，并把所有数据包解码成十六进制、二进制或ascii ，搜索采集的数据，找到特定数据包成分，甚至查看以表格形式解码的所有数据包，这在很大程度上与逻辑分析仪上看到的内容类似。支持的串行标准数据包括I2C、SPI、CAN、LIN 和RS-232/422/485/UART数据包内容。同时分析多两条总线。   8FilterVuTM 可变低通滤波器－ 厌倦了处理信号中不想要的噪声？希望您的示波器有低于20 MHz 带宽限制的功能？您只需启动FilterVu，调节可变低通噪声滤波器就可以了。与其它可变低通滤波器不同，FilterVu会从信号中滤掉不想要的噪声，同时仍直到示波 器的全部带宽，捕获毛刺和其它信号细节。FilterVu为重复事件、单次事件和非重复事件提供了理想的解决方案。 3搜索－厌倦了无休无止地在当前示波器上旋转水平位置旋钮，以找到要寻找的事件？您可以使用MSO/DPO2000强大的搜索功能，根据用户的标准找到和标记所有发生的事件。搜索类型包括边沿、脉宽、短脉冲、逻辑、建立时间和保持时间、上升时间/下降时间及I2C、SPI、CAN、LIN 和RS- 232/422/485/UART 数据包成分。   6专用垂直控制功能－每条通道旋钮垂直控制功能提供了简单直观的操作能力。您不必再在全部四条通道中共享一套垂直控制功能！   9串行触发和解码应用模块－MSO/DPO2000系列有两个应用模块插槽。通过增加串行总 线触发和解码功能，专用模块扩展了您使用示波器的方式。 DPO2AUTO －汽车串行总线触发和解码，支持CAN 和LIN 总线。DPO2COMP－计算机总线串行触发和解码，支持RS-232/422/485/UART 总线。 DPO2EMBD－嵌入式总线串行触发和解码，支持I2C 和SPI 总线。 10USB － 使用前面板USB 主机端口，简单方便地存储截图、波形数据和示波器设置。使用后面板USB 设备端口，简便地从PC通信及控制示波器。或使用后面板USB设备端口，直接把截图打印到任何兼容PictBridge的打印机上。   11TekVPI－新的TekVPI探头接口可以直接连接电流探头，直观地控制补偿框，遥控探头设置，在示波器和探头之间更加智能地通信。

MSO/DPO2000 系列产品型号：

型号	带宽	记录长度	模拟通道	数字通道
DPO2012	100 MHz	1 M	2	--
MSO2012	100 MHz	1 M	2	16
DPO2014	100 MHz	1 M	4	--
MSO2014	100 MHz	1 M	4	16
DPO2024	200 MHz	1 M	4	--
MSO2024	200 MHz	1 M	4	16
