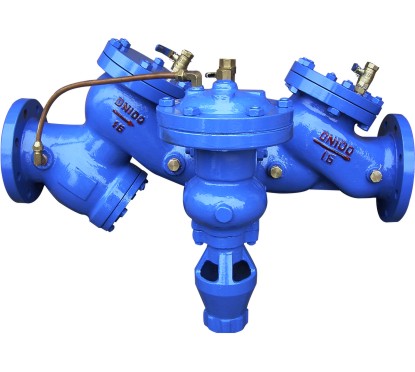

HS41X16-A 倒流防止器

HS41X16-A防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我厂引进国外技术自行研制开发的，安全可靠，防止饮

上海尼必可阀门有限公司是一家集研制、开发生产和销售阀门以及沟槽管件的专业厂家。公司拥有先进的管理机制和精良的机械加工专用设备和检测、测试设备。产品结构先进，技术精湛，按部标、国标、美标、日标、德标等国际标准生产。公司地址位于上海市嘉定开发区。公司自成立以来陆续在福建、温州、山东等基地建立了阀门和沟槽件生产基地，公司在“完善体系、科学管理、产品一流、顾客满意”的质量方针指导下，建立和完善了质量体系。严格实行ISO9001，精心组织生产，确保了产品的质量。
主要产品有：电动阀门、气动阀门、高温高压阀门、高压阀门、高温阀门、电站阀门、化工阀门、工业管道阀门、蒸汽阀门、消防阀门、建筑阀门、给排水阀门、液化气阀门、天然气阀门、高压油田阀门、耐酸碱阀门 . 蝶阀、球阀、截止阀、闸阀、止回阀、柱塞阀、放料阀、底阀、排污阀、排气阀、过滤器、隔膜阀、旋塞阀、保温阀门、水利控制阀、沟槽管件。阀门压力:0.6-50.0Mpa 规格 :DN2-DN1200 。材质有：铸铁、不锈钢低温用碳钢、铬镍钼不锈钢、铬镍不锈钢、铬镍超低不锈钢、铬镍钼超低不锈钢、铸钢、碳钢、锻钢A105 、304 、304L 、316 、316L 等。驱动方式可采用：手动、电动、气动、齿轮传动等装置。连接方式：法兰、焊接、丝口、对夹等。标准：GB 、HB 、JB 国标、API 美标等

HS41X16-A防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我厂引进国外技术自行研制开发的，安全可靠，防止饮用水回流污染的新颖阀门，一确保生活饮用水的卫生和安全。
HS41X16-A防污隔断阀主要技术参数
使用压力:1.6Mpa
使用介质:水
介质温度:<=80℃
HS41X16-A防污隔断阀工作原理
HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流.但三只止回密封同时破坏后,就失去了止回作用.
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用.起工作原理是:
1.正常供水:
a.清洁市政生活水从一级止回阀经过排水器到第二级止回阀出口向用户供水,一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
b.当阀后管路无用户,水静止.如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态.
c.如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭.
2.密封失灵时
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压.当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀.
3.如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水.当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象.
HS41X16-A防污隔断阀产品的结构
HS41X-16-A 安全型防污隔断阀是在两个止回阀之间加一个排水器组成.排水器上腔用高压软管与一级止回阀进口端连接.
一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成.排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成.
HS41X-16普通型防污隔断阀为多重止回密封串联组成.
