U44SM、UJ44H 角式柱塞阀

上海尼必可阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：U44SM、UJ44H

更新时间：2019-11-04

浏览次数：1631

公司地址：上海市嘉定区环城路200号

18930107251 张峰(先生)

点击查看联系电话在线询价

产品简介

角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少

公司简介

上海尼必可阀门有限公司是一家集研制、开发生产和销售阀门以及沟槽管件的专业厂家。公司拥有先进的管理机制和精良的机械加工专用设备和检测、测试设备。产品结构先进，技术精湛，按部标、国标、美标、日标、德标等国际标准生产。公司地址位于上海市嘉定开发区。公司自成立以来陆续在福建、温州、山东等基地建立了阀门和沟槽件生产基地，公司在“完善体系、科学管理、产品一流、顾客满意”的质量方针指导下，建立和完善了质量体系。严格实行ISO9001，精心组织生产，确保了产品的质量。
主要产品有：电动阀门、气动阀门、高温高压阀门、高压阀门、高温阀门、电站阀门、化工阀门、工业管道阀门、蒸汽阀门、消防阀门、建筑阀门、给排水阀门、液化气阀门、天然气阀门、高压油田阀门、耐酸碱阀门 . 蝶阀、球阀、截止阀、闸阀、止回阀、柱塞阀、放料阀、底阀、排污阀、排气阀、过滤器、隔膜阀、旋塞阀、保温阀门、水利控制阀、沟槽管件。阀门压力:0.6-50.0Mpa 规格 :DN2-DN1200 。材质有：铸铁、不锈钢低温用碳钢、铬镍钼不锈钢、铬镍不锈钢、铬镍超低不锈钢、铬镍钼超低不锈钢、铸钢、碳钢、锻钢A105 、304 、304L 、316 、316L 等。驱动方式可采用：手动、电动、气动、齿轮传动等装置。连接方式：法兰、焊接、丝口、对夹等。标准：GB 、HB 、JB 国标、API 美标等

展开

产品说明

角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。

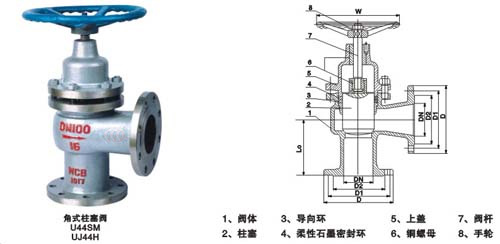

角式柱塞阀主要连接、结构尺寸

DN(mm)/ 尺寸 (mm)	U44SM-16C(P) UJ44H-16C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm)/ 尺寸 (mm)	U44SM-25（P） UJ44H-25C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
